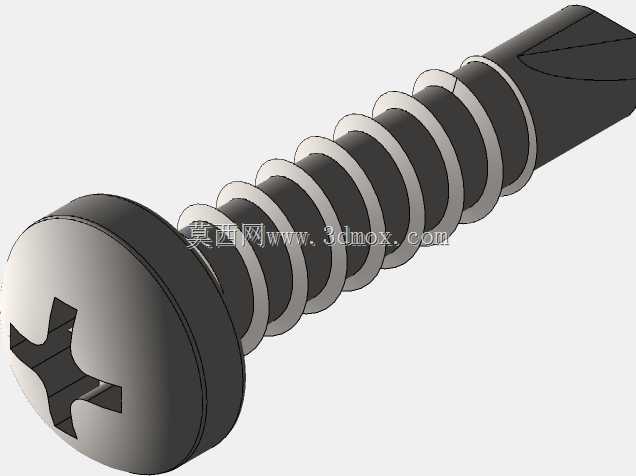

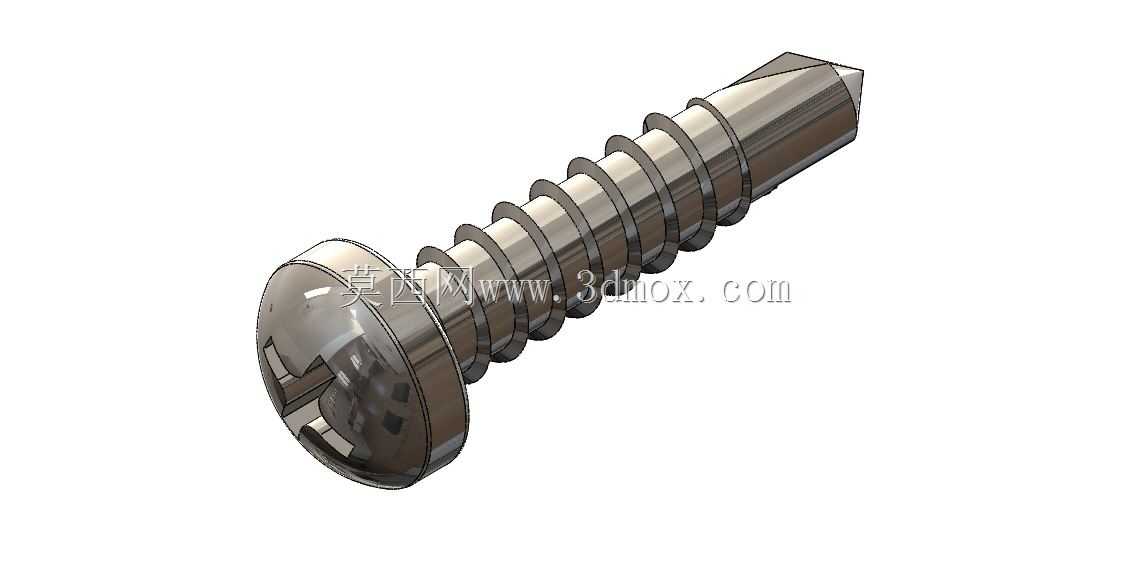

盘头十字槽自攻螺钉结构设计

在钣金机柜装配、消费电子产品外壳固定、小型家电壳体拼接这类无需预先攻丝的连接场景中，盘头十字槽自攻螺钉是应用频次极高的紧固件，无需配套螺母，可直接在预制光孔的基材上自行攻出匹配螺纹，大幅减少装配工序中的攻丝环节，提升批量装配的作业效率。这款螺钉的头部采用盘头构型，头部承载面直径大于同规格沉头螺钉，装配后与被连接件表面的接触面积更大，能有效分散锁紧时的压应力，避免在薄铝板、ABS塑料壳体这类低强度基材表面压出凹痕，破坏外观甚至造成基材开裂。头部驱动槽选用十字槽结构，相比一字槽拥有更好的对中性，电动螺丝刀批头卡入后不易滑脱，能适配自动化锁螺丝设备的高速装配需求，同时十字槽的受力分布更均匀，可降低锁紧过程中槽口拧花滑牙的概率，适合需要反复拆装检修的工位使用。螺纹部分采用自攻螺钉专用的宽牙距三角牙型，牙型角经过优化，攻入基材时的切削阻力更小，拧入过程中能在预制孔内壁挤压出连续完整的啮合螺纹，连接后的防松性能优于普通机丝螺钉搭配螺母的组合，在存在小幅振动的设备外壳连接场景中，不易出现自行松脱的问题。螺钉末端采用锥状缩径设计，攻入时具备自导向能力，无需额外对准导向，即使预制孔存在小幅位置偏差，也能顺利攻入完成连接，降低装配对位的精度要求。从安装边界来看，设计时需注意被连接件的预制光孔直径需匹配螺钉公称直径，针对0.8-2mm厚度的冷轧钢板基材，预制孔直径控制在螺钉公称直径的80%左右即可获得最优的啮合强度，若为ABS、PC这类塑料基材，预制孔直径可适当放大至公称直径的85%，避免拧入时塑料件应力开裂。盘头头部的高度设计也充分考虑了装配空间，头部凸起高度较低，装配后不会占用过多壳体内部空间，适合内部元器件排布紧凑的消费电子类产品装配使用，同时头部边缘做了小圆角过渡，不会在装配过程中刮伤操作人员或周边布线。
