高精度公制圆柱压缩弹簧结构设计

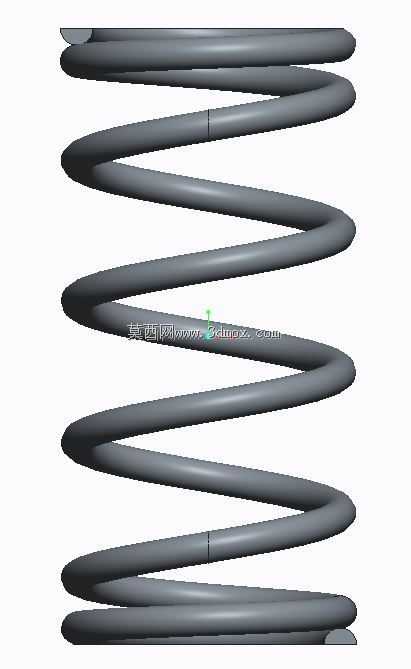

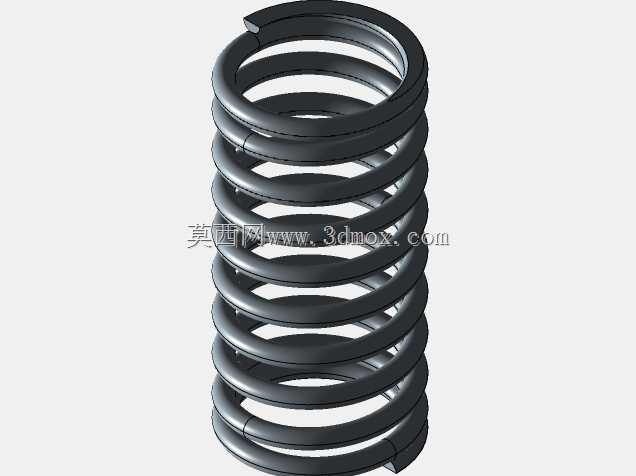

在各类机械传动、缓冲复位、载荷支撑场景中，压缩弹簧是应用覆盖度极高的弹性储能元件，从冲压设备的缓冲复位结构、阀门的启闭复位机构，到汽车悬架的减震支撑、工装夹具的压紧定位结构，都离不开这类圆柱螺旋压缩元件的参与。这款公制压缩弹簧的建模过程，重点解决了常规弹簧模型首尾过渡圈曲率失真的问题，过往不少同类型模型在端部并圈位置的曲率过渡生硬，和实际冷卷弹簧的成型形态存在偏差，直接用于装配仿真时容易出现干涉误判，或是运动仿真中接触力计算偏差的问题。实际选型应用中，压缩弹簧的安装边界需要重点关注自由长度、并紧长度、有效圈数对应的刚度匹配，端部并圈的磨平处理会直接影响安装后的支撑垂直度，若端部支撑面平整度不足，设备运行过程中弹簧容易出现偏载，长期交变载荷下会大幅缩短疲劳寿命。建模时针对首尾有效圈与过渡并圈的衔接位置做了曲率连续处理，还原了实际弹簧卷制过程中，端部并圈逐渐向支撑面贴合的成型形态，螺旋升角在过渡段平滑变化，不会出现常规建模中曲率突变的折角问题。从安装适配角度看，该弹簧的中径、线径参数均遵循公制通用五金件的尺寸规范，可直接匹配常规的弹簧导杆、安装沉孔尺寸，不需要额外做尺寸适配调整。在功能特性上，该结构的有效圈部分螺距均匀，受力后各圈变形量一致性好，不会出现局部圈距过小提前并圈的问题，适用于需要稳定刚度输出的缓冲、复位、载荷调节场景。做结构设计选型时，需要提前核算安装预压量对应的载荷值，预留足够的压缩行程余量，避免工作过程中弹簧到达并紧长度出现刚性冲击，同时要匹配导杆或导套的间隙，避免弹簧受压弯曲时与周边结构发生摩擦磨损。建模过程中保留了参数化的尺寸关联逻辑，调整线径、中径、有效圈数、端部并圈圈数时，整体螺旋曲面可以自动更新，不需要重新绘制螺旋线与扫描路径，能大幅提升同系列不同参数弹簧的建模效率，适配不同载荷、不同安装空间的设计需求。
