研华16通道数字量输入BACnet远程IO模块

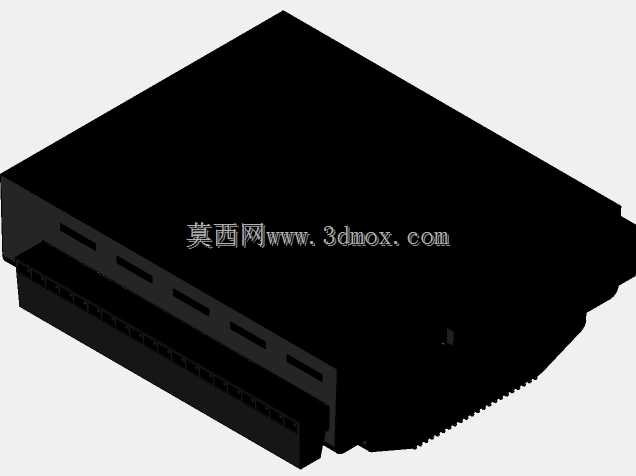

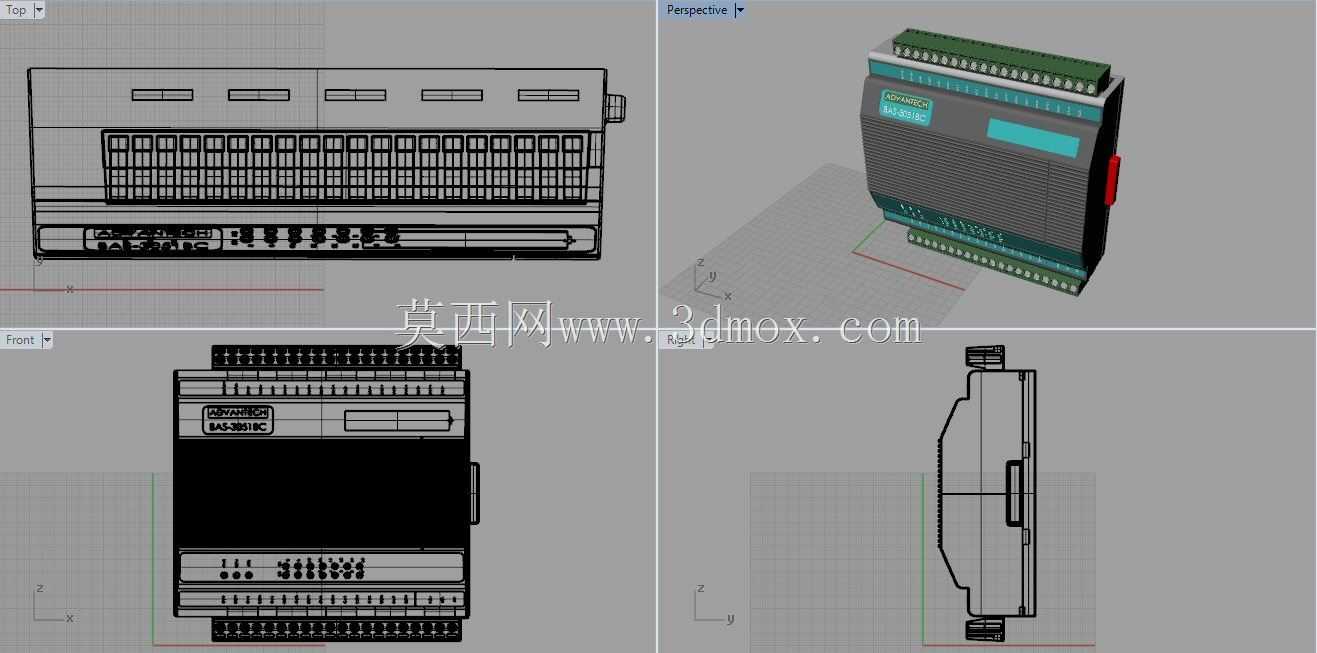

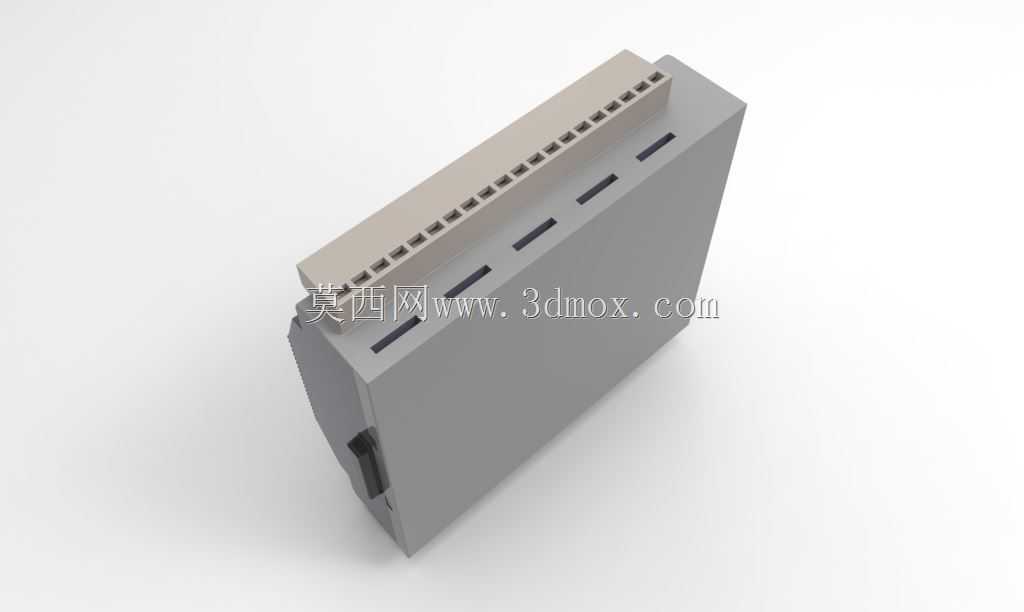

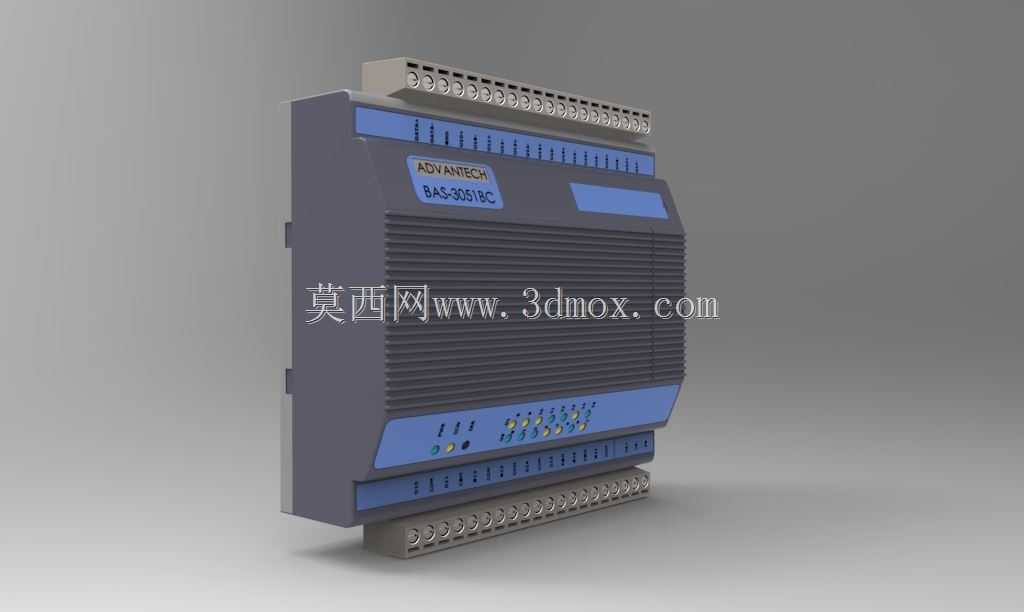

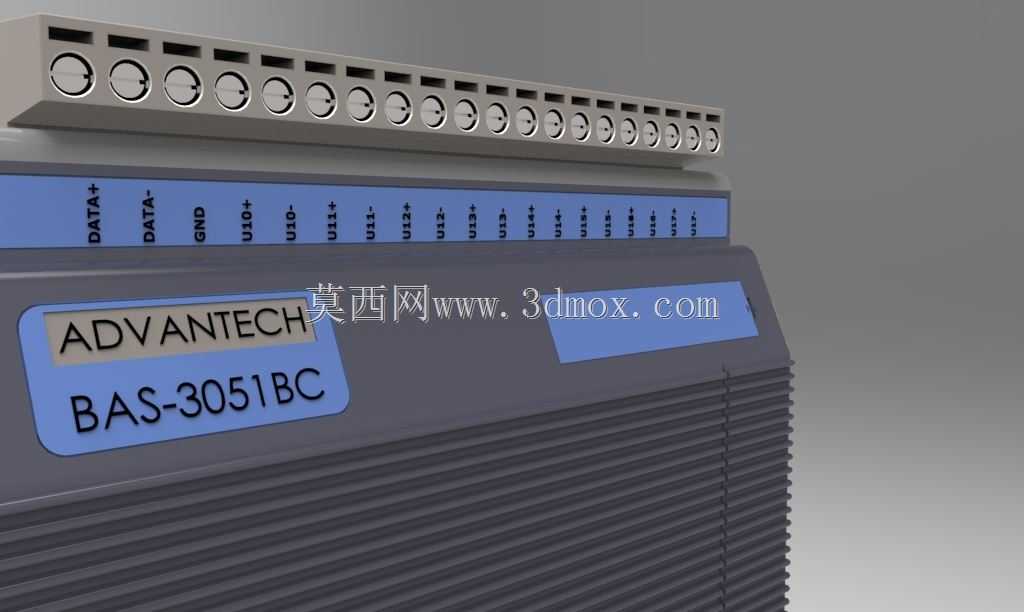

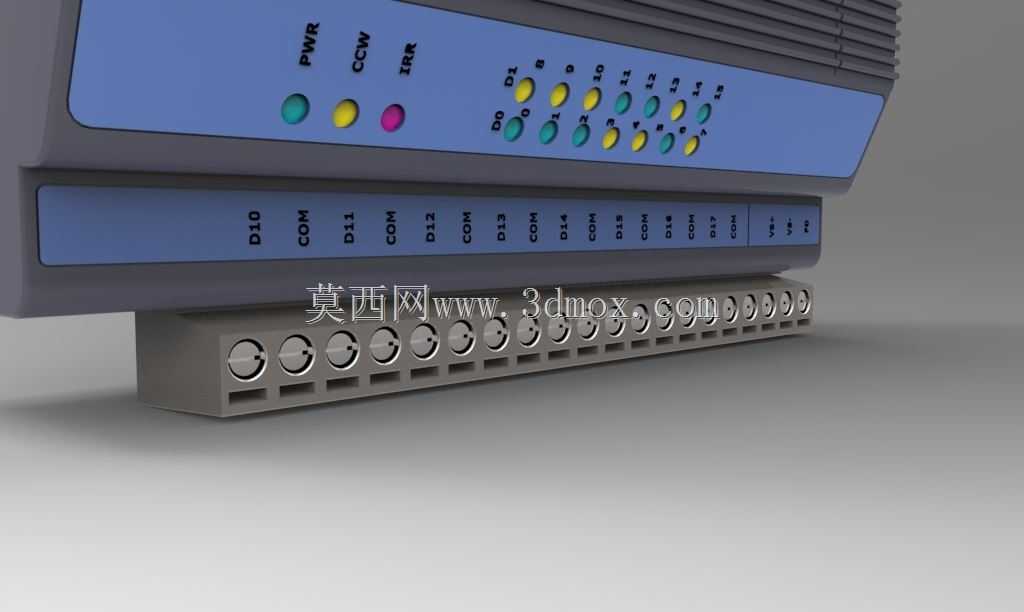

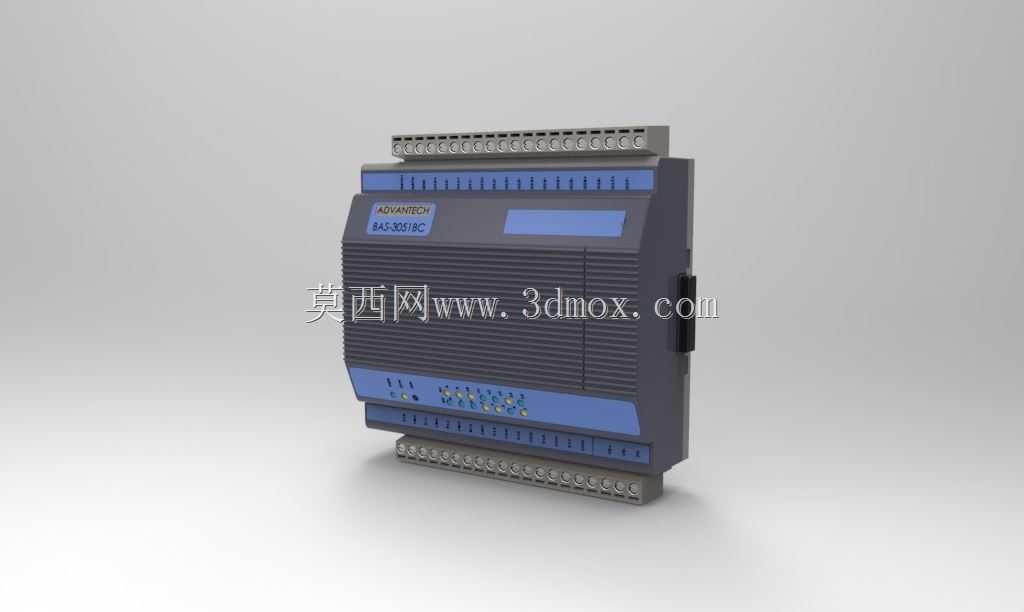

在楼宇自控、工业现场分布式数据采集场景中，这类导轨式安装的远程IO模块承担着前端数字量信号采集与总线通讯的核心作用，建模时需要优先还原其安装适配性与接口布局，才能满足电控柜布局设计、设备装配干涉校验的实际需求。从功能层面看，该模块支持16路数字量输入通道，可兼容24V直流或24V交流的干接点、湿接点信号输入，通道间具备3000V直流隔离防护，能有效阻断现场浪涌、共模干扰对后端总线设备的冲击，同时集成2通道1kHz高速计数器与1kHz频率采集端口，可对接脉冲式流量、转速传感器，无需额外配置高速计数模块即可完成高频信号采集。通讯层面遵循BACnet MS/TP协议标准，可通过RS-485总线直接接入江森、霍尼韦尔等主流品牌的DDC控制系统，支持主从站模式切换，无需额外协议转换网关即可完成组网，大幅降低现场布线与调试成本。建模过程中首先要确认其标准DIN导轨安装的卡扣结构尺寸，模块主体宽度适配35mm标准导轨的安装槽位，上下两侧的接线端子排预留足够的接线操作空间，端子排的引脚间距、标识位置完全对照实物还原，避免在电控柜布局设计时出现接线空间不足、端子与线槽干涉的问题。外壳采用阻燃ABS材质的凹凸散热筋设计，建模时还原了壳体表面的散热槽纹理，既保证外观还原度，也能在做热仿真分析时提供准确的外壳结构参考。正面的状态指示灯区域对应每个通道的运行状态、通讯状态，指示灯的开孔位置、尺寸严格对照实物，可用于生成产品装配说明、操作指引的渲染素材。模块两侧的组合式卡扣结构支持多模块并排拼接安装，建模时还原了拼接定位的凸台与凹槽尺寸，在做多模块组柜布局时可直接拼接对齐，无需反复调整装配位置。这类模块通常安装在楼宇控制箱、工业现场分布式IO柜内，建模时预留的安装边界充分考虑了周边走线、散热的空间需求，上下端子排距离柜体边缘、线槽的最小安全距离符合低压电控柜设计规范，可直接导入电控柜装配模型中完成整体布局校验，无需二次调整结构尺寸。
