带振动盘上料机构的移动式皮带输送装置

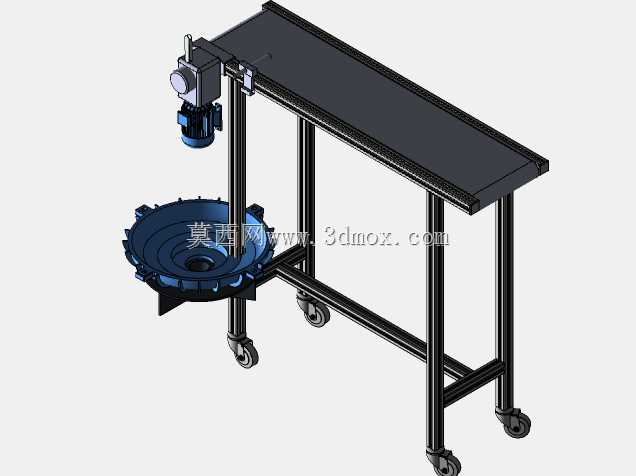

这套带振动盘上料的移动式皮带输送装置，主要面向小规格零散工件的自动化上料与短距离转运场景，常见于五金件加工、电子元器件装配、小零件分拣等产线环节，用来衔接加工设备与分拣工位，替代人工完成零散工件的定向排序与输送，降低人工上料的重复劳动强度，同时提升上料节拍的一致性。设备整体采用方管焊接机架作为承载主体，底部配置四个带刹车的万向脚轮，可根据产线布局调整灵活移位，移位到位后踩下刹车即可固定位置，无需额外打膨胀螺栓安装，适配多工位轮换使用的柔性生产需求。机架上方的皮带输送段采用平皮带作为承载面，两侧设置挡边防止工件在输送过程中滑落，输送段的驱动端集成减速电机与传动辊组，通过调节张紧机构可调整皮带松紧度，避免长期运行后皮带打滑跑偏。输送段进料端下方配套的振动盘为离心式振动送料结构，盘体做了多道定向排序轨道，可将倒入盘内的杂乱小工件按照统一姿态排序后，通过出料槽输送至皮带工作面，振动盘的驱动单元独立安装在机架侧方的支架上，与输送机架之间设置减震垫，避免振动传递到皮带段影响输送稳定性。设计过程中优先考虑了设备的安装边界，整机宽度控制在常规产线通道可通行的尺寸范围内，输送面高度可通过机架支腿的调节结构做小范围调整，能够对接不同高度的加工设备进料口，振动盘的出料槽位置也预留了调节余量，可根据工件尺寸调整出料角度与高度，避免工件从振动盘落到皮带时出现卡滞、掉落的问题。机架的横梁位置做了加强焊接处理，承载振动盘与电机的位置额外加焊了加强筋，避免长期运行后机架出现形变，所有转动部位都预留了维护空间，日常检查皮带磨损、振动盘紧固件松紧时无需拆解大量结构，可直接在设备外侧完成操作。皮带的运行速度可通过配套的调速器调整，可匹配不同加工节拍的产线需求，振动盘的振动幅度也可根据工件的重量、材质做对应调节，针对易刮花的薄壁工件还可在振动盘内壁粘贴软质衬层，减少工件表面磕碰损伤。
