输送机行走承载滚轮小车组件

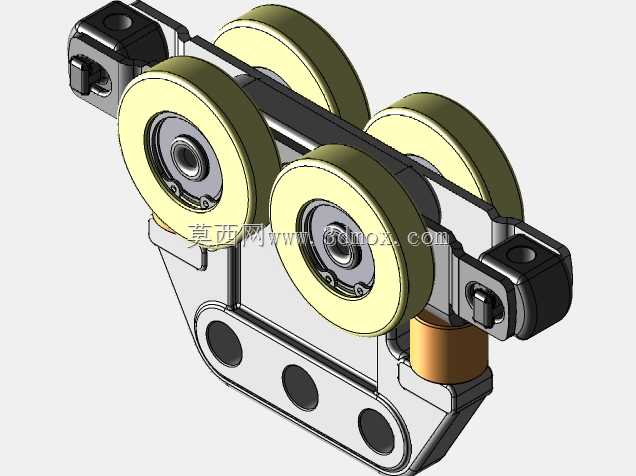

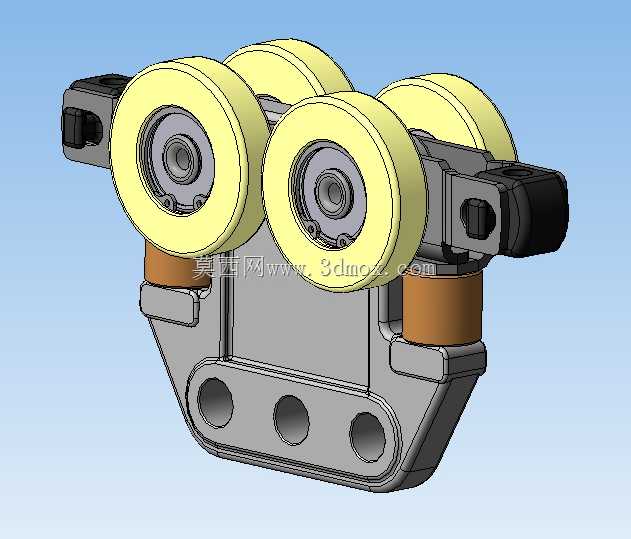

该组件为输送线系统配套的行走承载单元，主要应用于积放式悬挂输送机、地面摩擦输送线的载荷移载场景，直接承载待输送工件或工装托盘的重量，沿预设轨道完成工位间的流转动作，在汽车焊装线、家电装配线、仓储分拣输送系统中应用广泛，可适配水平直轨、水平弯轨及小坡度变轨段的行走需求。组件采用四组对称布置的包胶滚轮结构，滚轮外圈采用聚氨酯材质，在保证承载能力的同时可降低行走过程中的噪音，同时减少与金属轨道接触产生的磨损，滚轮内置深沟球轴承，转动阻力小，可适配每分钟12-18米的常规输送线运行速度，长期运行无卡滞风险。主体安装基座采用一体铸造成型后机加工的工艺，基座上预留三个等距布置的安装通孔，可通过螺栓直接连接上方的吊具或载具托盘，安装孔位公差控制在±0.1mm范围内，可保证多台小车拼接使用时的安装一致性，避免出现载具倾斜、运行卡阻的问题。基座两侧设置有侧向限位块，可在弯段行走时抵消侧向离心力，防止小车脱轨，限位块与基座之间采用螺栓紧固连接，磨损后可单独更换，降低后期维护成本。组件两侧的铜质缓冲套可在小车与前后工位止挡接触时吸收冲击载荷，避免刚性碰撞对基座或滚轮造成损伤，缓冲套的压缩行程设计为5mm，可抵消常规输送线启停过程中的冲击力。设计过程中优先考虑了安装兼容性，滚轮的轮距适配行业通用的80mm、100mm规格标准工字钢轨道或专用铝合金输送轨道，无需对现有轨道进行改造即可直接替换原有老旧小车组件，整体安装高度控制在120mm以内，可适配多数低净空的输送线安装场景，不会与线体周边的管线、支架产生干涉。滚轮的轮缘采用圆弧过渡设计，可在轨道接缝处平稳通过，不会出现卡轮、跳轮的问题，整体结构无外露的尖锐棱角，符合输送设备的安全设计要求，日常维护仅需定期向轴承注油孔补充润滑脂即可，维护操作简便。
