直流电机PWM调速控制器电路板结构

项目分类:3D模型 发布时间:2021-09-22 ID:283899
  • 直流电机PWM调速控制器电路板结构
  • 直流电机PWM调速控制器电路板结构
  • 直流电机PWM调速控制器电路板结构
  • 直流电机PWM调速控制器电路板结构
  • 直流电机PWM调速控制器电路板结构

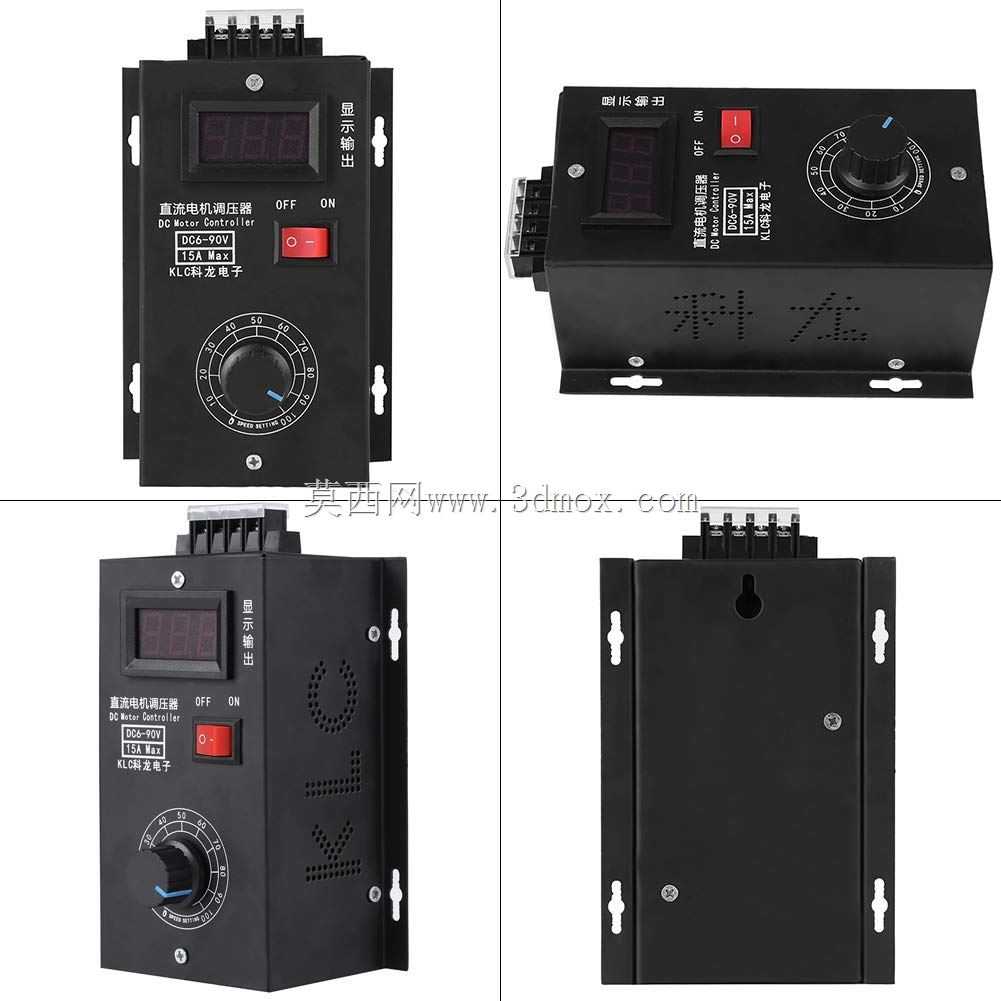

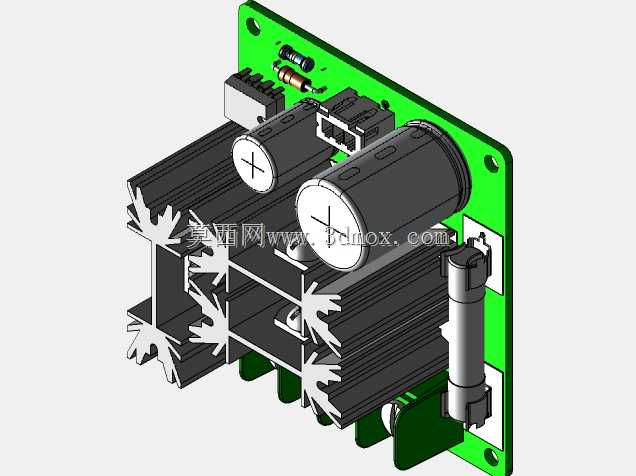

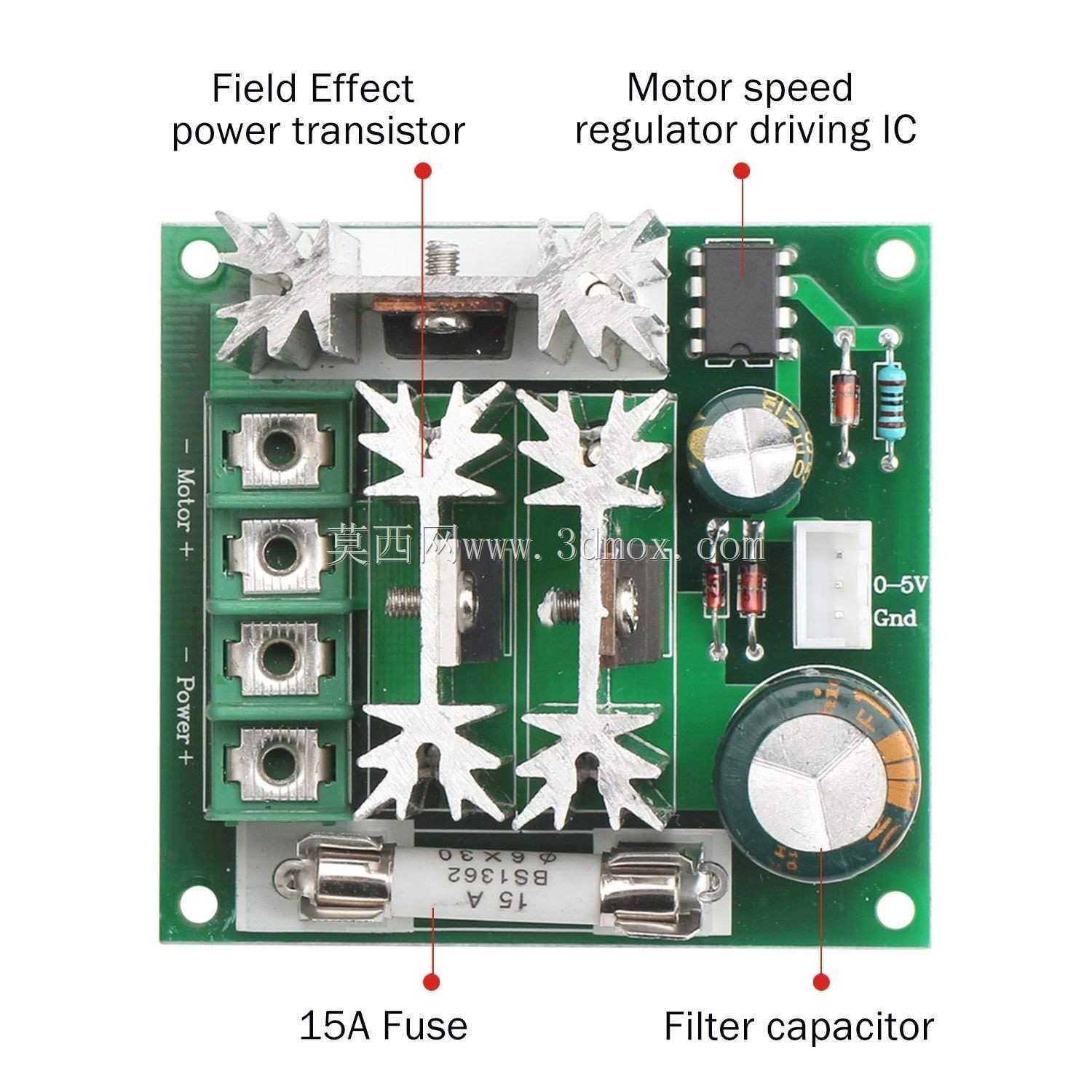

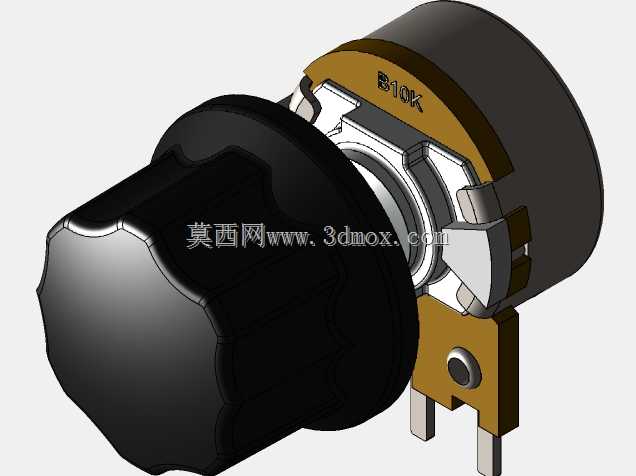

这款直流调速控制板的设计,核心围绕中小功率直流驱动场景的实际使用需求展开,日常可覆盖小型输送线驱动调速、实验台直流动力源调节、小型风机水泵转速控制、DIY动力装置转速管控等多个应用场景,适配常规直流有刷电机的驱动调速需求,可在对应电压电流范围内稳定输出驱动信号,实现动力输出的线性调节。从板载布局来看,设计阶段优先考虑了大电流通路的散热与抗干扰需求:功率回路采用大宽度覆铜设计,场效应功率管配套独立星型散热片,降低持续大电流工况下的温升速率,避免功率器件过热触发保护;板载15A规格保险丝串接在电源输入正端,在输出短路、过载工况下可快速切断回路,保护后端电机与前端供电设备;大容量滤波电容布置在功率输入与驱动IC周边,一方面滤除供电端的纹波干扰,另一方面吸收电机启停、调速过程中产生的反向电动势,避免干扰驱动芯片的正常工作。驱动核心采用专用电机调速驱动IC搭配PWM调制方案,16KHz的调制频率避开了人耳可识别的音频区间,调速过程中不会产生刺耳的电流啸叫,调速范围覆盖0.01-1000W功率区间的直流负载,输出端预留0-5V调速信号接口,可外接电位计实现手动无级调速,也可匹配外部控制信号实现自动转速闭环调节。结构设计上充分考虑了嵌入式安装的需求,板体四角预留标准安装孔位,可直接通过铜柱固定在设备壳体内部,接线端子采用大电流螺丝压接结构,适配不同线径的动力线缆,无需额外焊接即可完成接线;板上元件排布遵循强弱电分离原则,功率器件与信号控制元件分区布置,减少大电流通路对信号采样回路的电磁干扰,输出电压指示区域预留LED显示安装位,可直观反馈当前输出电压等级,方便现场调试时快速判断工作状态。实际安装过程中,需要注意散热片与周边金属结构件的绝缘距离,避免散热片带电引发短路故障,接线时需严格区分电源正负极与电机输出端子,防止反接损坏板载元件;该控制板可直接嵌入各类需要直流动力调速的设备内部,无需额外搭建驱动外围电路,大幅缩短设备电控部分的开发与装配周期。
