工业嵌入式电子数字计数装置结构设计

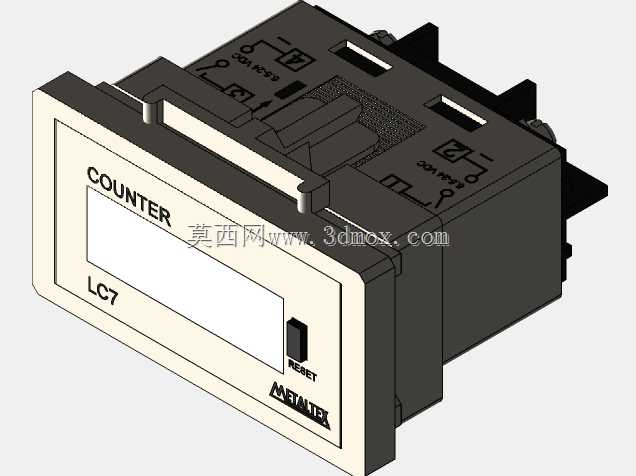

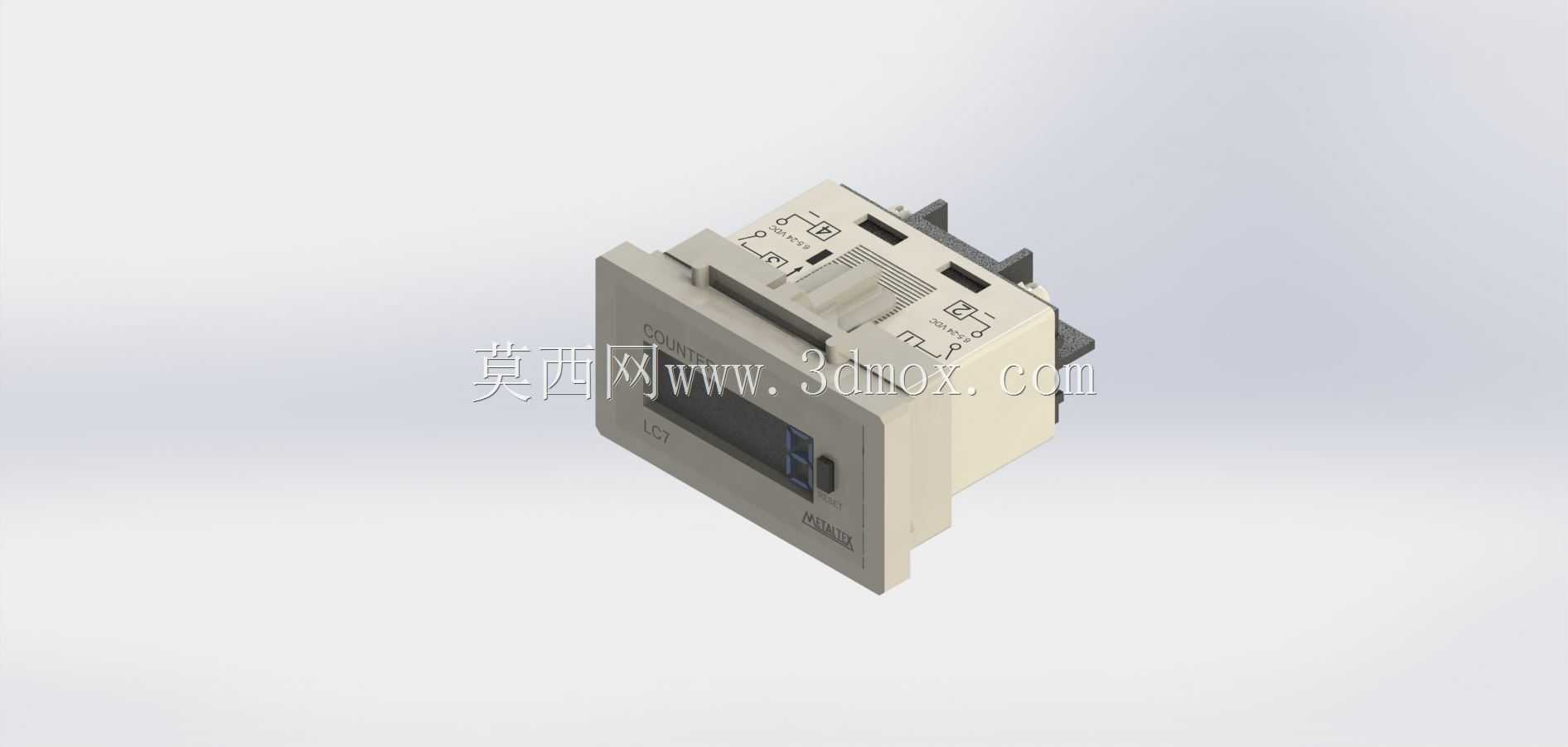

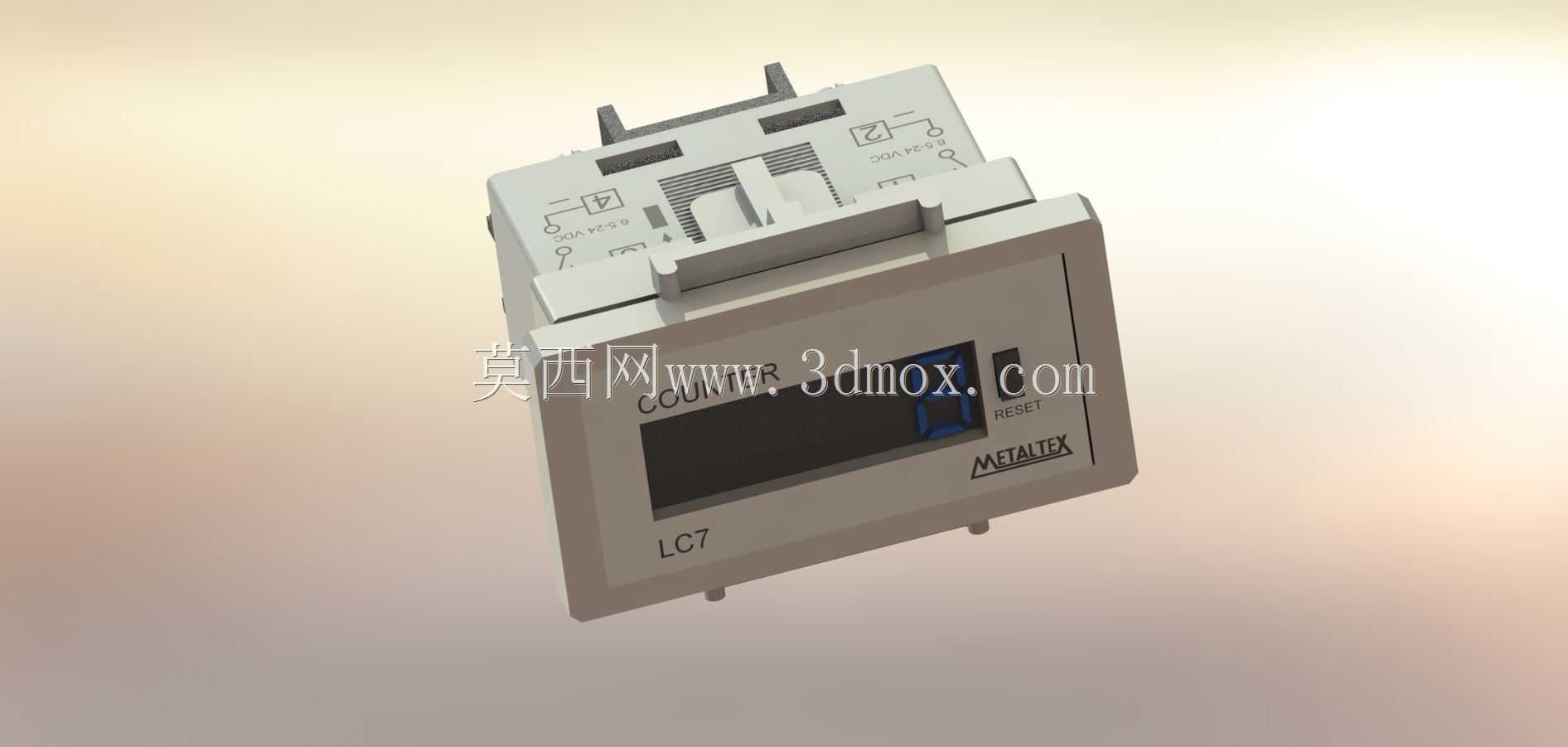

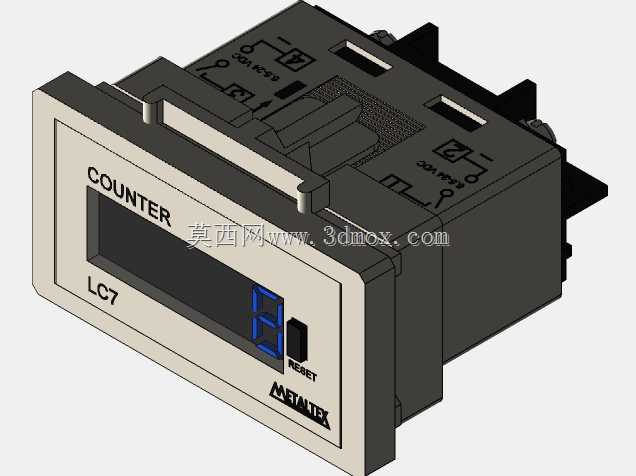

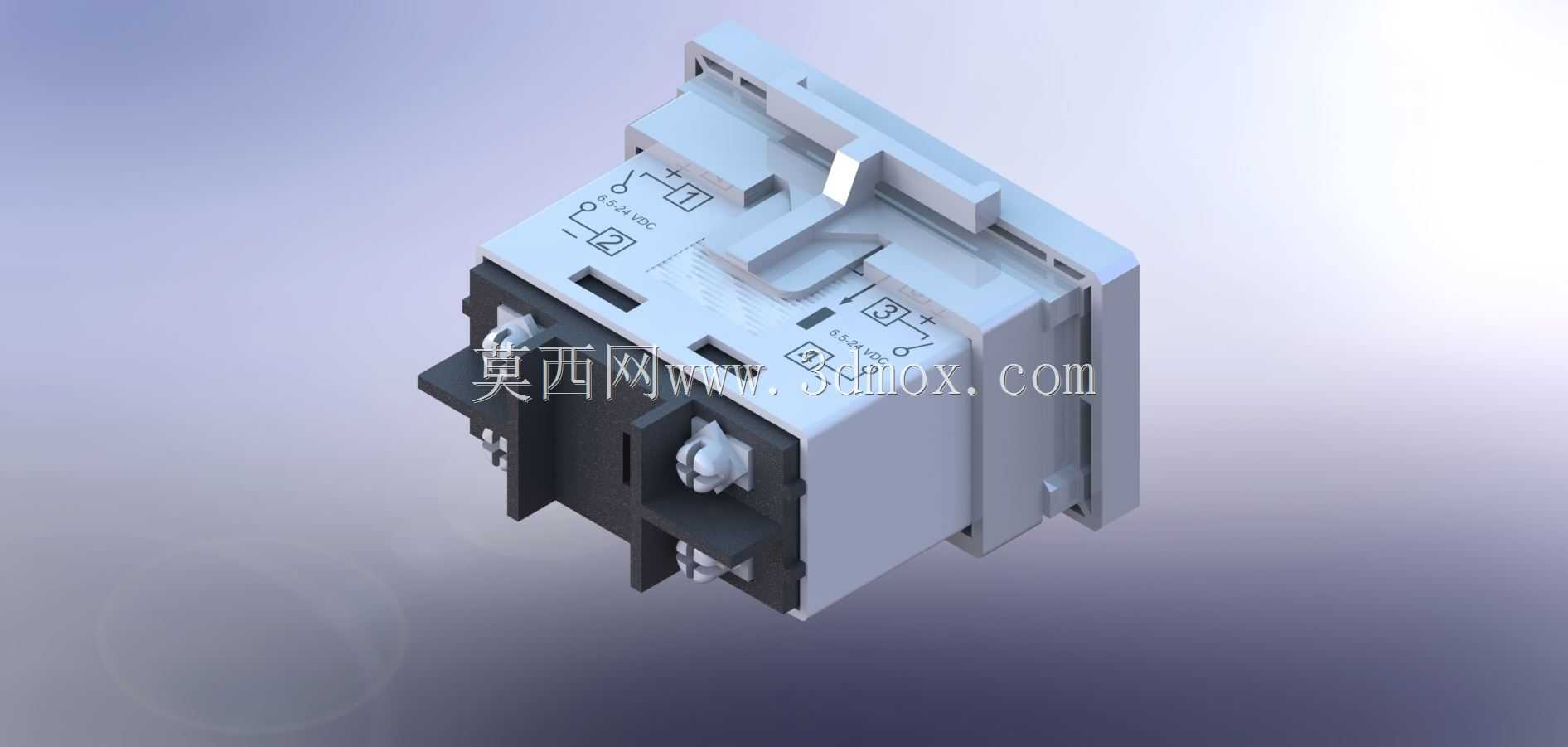

在工业生产的流水线工位、自动化设备的动作循环统计、包装产线的成品计数、冲压设备的冲程计数等场景中，这类嵌入式安装的电子计数装置是极为常用的基础检测统计元件，它不需要复杂的外接传感配套，可直接对接设备的脉冲信号、触点通断信号完成计数累计，替代传统的机械式计数器，降低计数误差，同时具备更清晰的数字显示效果，方便现场操作人员快速读取累计数值。从结构设计来看，这款计数器采用了标准的面板嵌入式安装结构，壳体采用阻燃工程塑料注塑成型，正面预留了显示窗口与操作复位按键，侧面设计有卡扣式安装结构，不需要额外的固定螺丝，直接在设备面板上开出对应尺寸的方孔即可推入卡紧，安装效率远高于传统螺丝固定的仪表类元件，适配各类电控柜、设备操作面板的快速装配需求。外形尺寸遵循工业仪表的通用安装模数，壳体的进深尺寸控制在合理范围，不会占用电控柜内部过多的走线空间，接线端子布置在壳体尾部，采用插拔式接线结构，接线时不需要在狭小的柜内空间拧动螺丝，直接将压接好的端子插入对应接口即可完成接线，后期维护更换时也可以快速拔插替换，减少设备停机维护的时间。功能设计上，这款计数器支持多类型信号输入，既可以对接无源触点的通断信号，也可以适配电平脉冲信号，能够匹配不同品牌PLC的输出信号、接近开关的检测信号、设备行程开关的触发信号，不需要额外配置信号转换模块，降低整套计数系统的配套成本。显示区域采用高对比度的段码液晶，即使在车间光线较差的环境下，操作人员站在工位旁也可以清晰读取累计数值，正面的复位按键采用凹陷式设计，避免日常操作中误触清零，同时可以根据需求配置按键锁止功能，防止非授权人员随意改动计数数值。在建模过程中，需要重点关注安装卡扣的弹性变形量，确保卡扣推入面板安装孔后可以牢牢卡紧面板壁，不会因为设备运行的振动出现松脱掉落的问题；同时要保证显示窗口的透光件与壳体的配合间隙控制在合理范围，避免车间内的粉尘、切削液雾气渗入壳体内部，影响内部电路的正常运行；尾部接线端子的排布要预留足够的接线空间，保证多根线缆接入后不会出现互相挤压、绝缘层破损的隐患。这类计数装置的应用场景覆盖了几乎所有需要统计动作次数、产品数量的工业场合，小到单机设备的动作循环计数，大到整条产线的产量统计，都可以看到这类元件的身影，其结构设计的可靠性直接关系到生产数据统计的准确性，因此在建模时每一处配合结构都需要严格按照实际安装需求还原，不能随意简化卡扣、接线端子这类细节结构，否则生成的三维模型无法用于实际的设备面板开孔设计、安装干涉检查工作。
