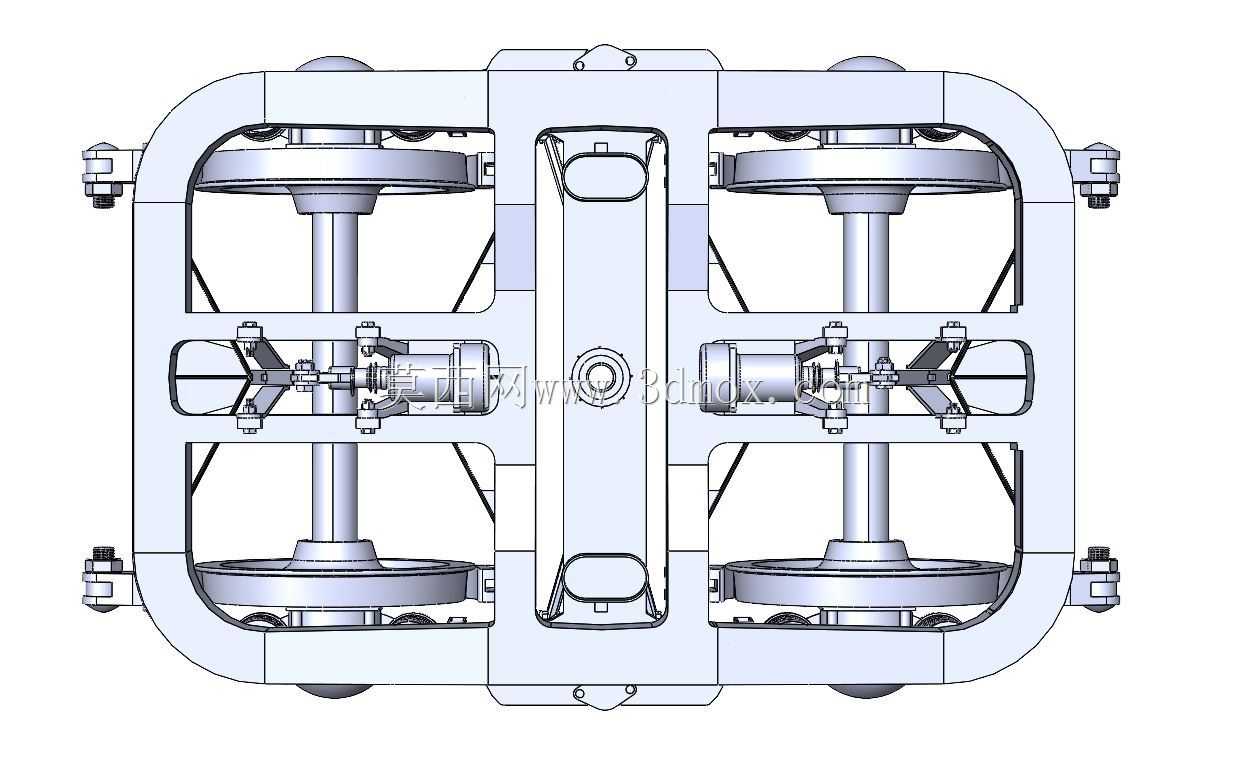

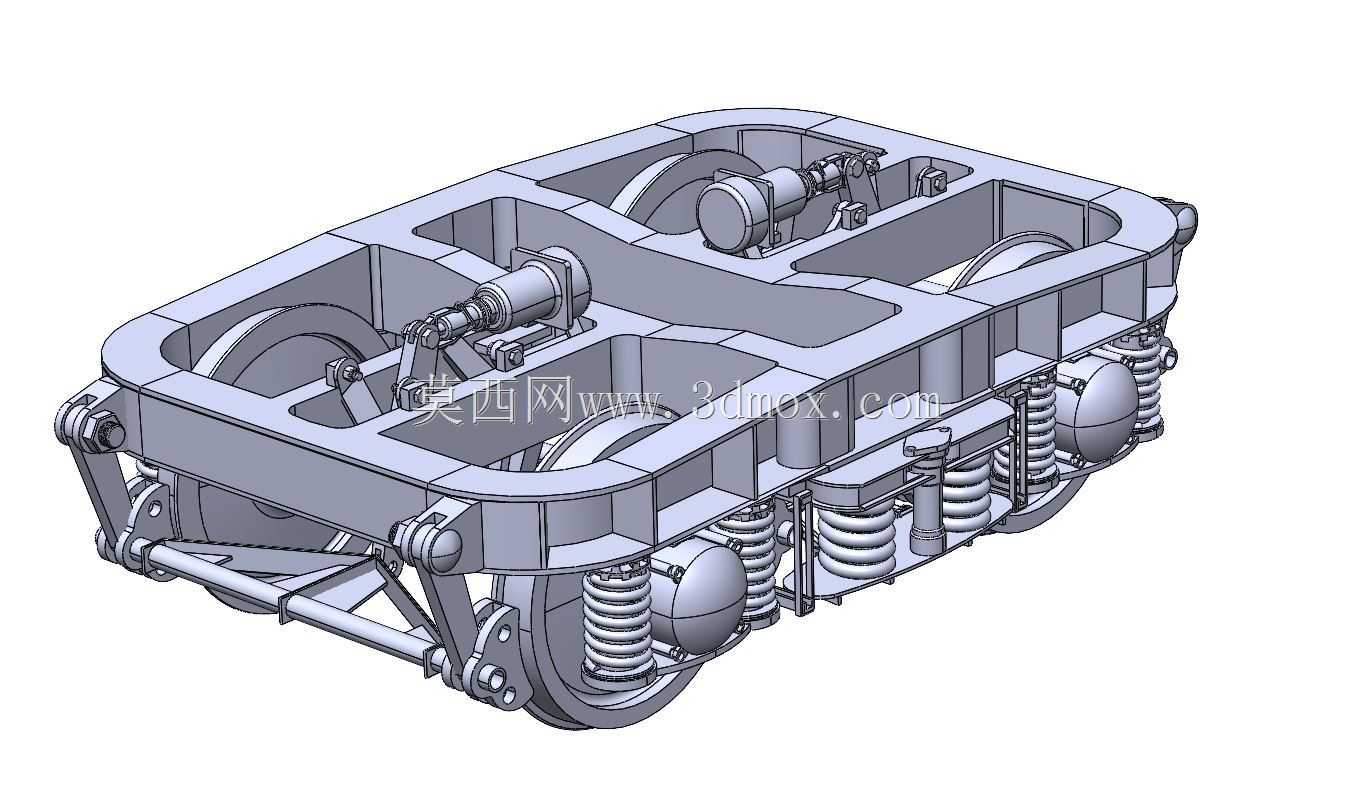

印度铁路客车ICF转向架结构三维设计

在轨道交通装备领域，转向架作为车辆走行部的核心承载结构，直接决定了列车运行的平稳性、安全性与曲线通过能力，这款适配印度铁路客车的ICF转向架，是针对宽轨线路运营场景开发的走行装置，主要承担车体载荷传递、轮轨导向、振动缓冲与制动执行的核心功能。从结构设计逻辑来看，该转向架采用焊接构架式承载结构，整体为H型框架布局，侧梁与横梁采用箱型截面焊接成型，在保证结构刚度的同时控制整体自重，能够适配客车定员载荷下的垂向、横向与纵向复合载荷传递需求。轮对部分采用整体辗钢车轮搭配车轴压装结构，轴箱定位采用导框式定位结构，能够在传递轮对与构架间作用力的同时，约束轮对的横向与纵向位移，保证直线运行的稳定性与曲线通过时的轮对横移自由度。一系悬挂采用螺旋钢弹簧搭配液压减振器的结构，布置在轴箱与构架侧梁之间，能够有效过滤轮轨传递的高频振动，同时匹配轴箱位置的橡胶缓冲元件，降低金属结构间的硬接触冲击；二系悬挂设置在构架与车体枕梁之间，采用组合式弹簧结构搭配横向止挡，既能够承担车体的垂向载荷，也能限制车体与构架间的过大横向位移，避免曲线通过时发生结构干涉。基础制动装置采用单元式制动缸搭配闸瓦结构，制动缸直接安装在构架横梁的安装座上，制动时通过杠杆机构推动闸瓦压紧车轮踏面，实现车辆的减速与停车，安装位置充分考虑了制动时的力臂传递效率，同时预留了闸瓦磨损后的调节空间。从安装边界来看，该转向架的固定轴距、构架整体长宽尺寸均适配印度铁路宽轨线路的限界要求，心盘安装位置与车体枕梁的安装接口完全匹配，旁承的布置位置与高度参数能够保证车体落车后的水平度，各管路与线路的走线路径均预留了足够的安装间隙，避免运行过程中与轮对、弹簧等运动部件发生剐蹭。在实际线路运营场景中，这类转向架主要服务于干线客运列车，能够适应南亚地区高温、高湿的运营环境，结构上的开放式设计也便于日常运维中的检查与部件更换，弹簧与减振器的参数匹配经过了多轮动力学仿真验证，在常规运营速度下能够保证车厢内的乘坐舒适度，同时构架的疲劳强度设计满足长里程运营的寿命要求，关键受力位置均做了圆弧过渡处理，避免应力集中导致的结构开裂问题。建模过程中完全还原了实际产品的装配关系，每个部件的连接方式、安装间隙都按照实际工程尺寸还原，既可以作为轨道交通装备结构教学的参考模型，也能为转向架的国产化改型设计提供结构参考，帮助设计人员快速理解这类传统客车转向架的结构布局与载荷传递路径。
