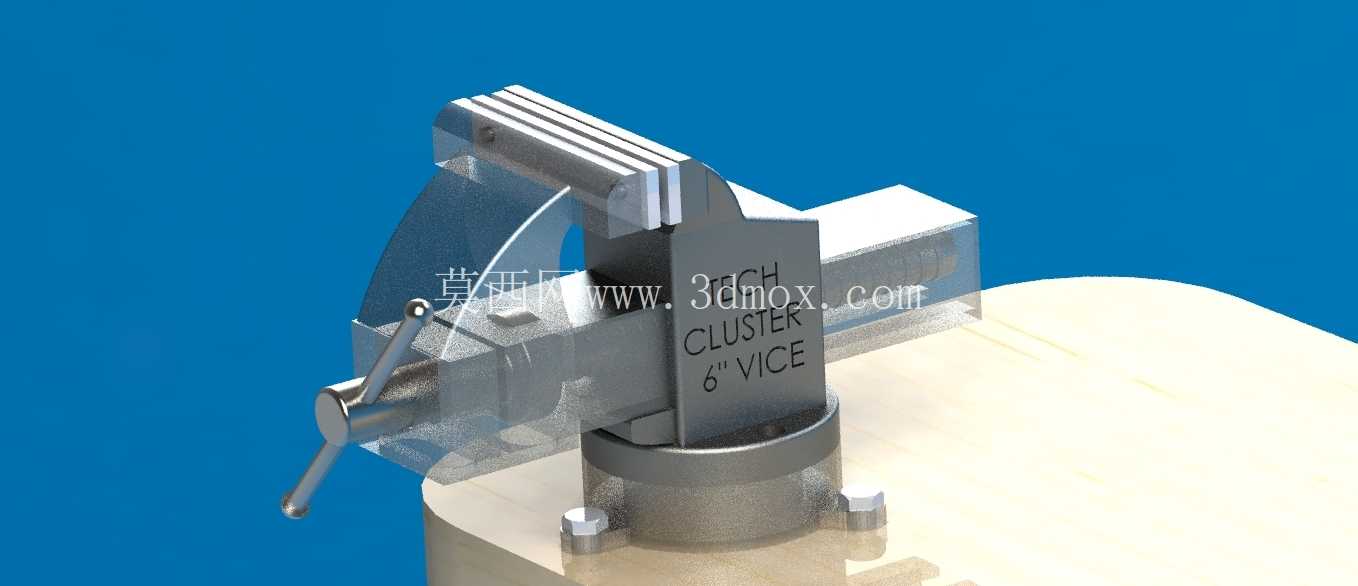

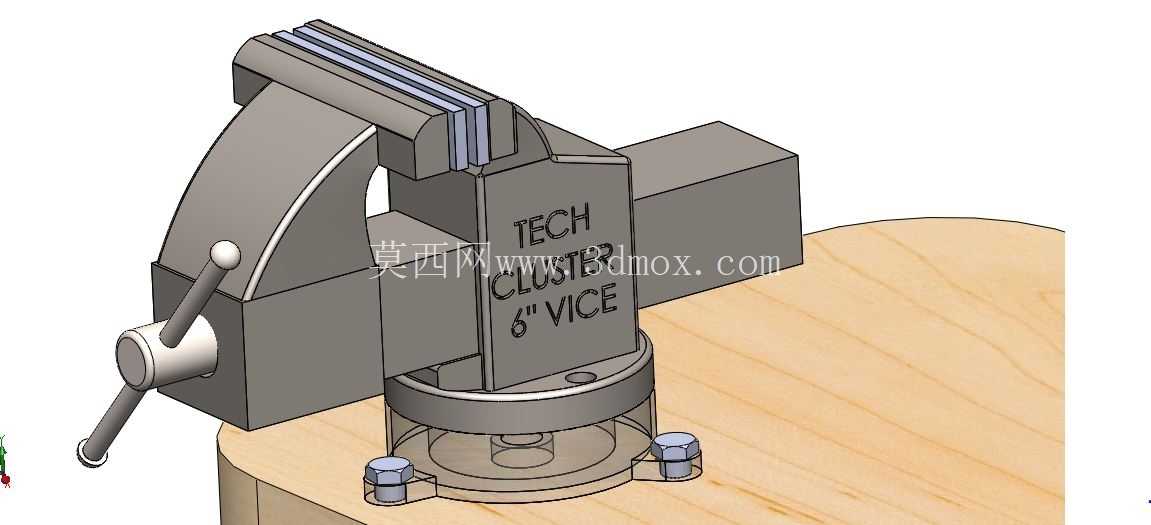

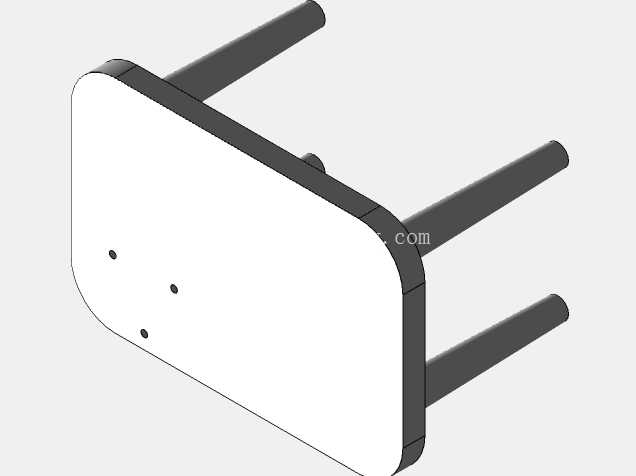

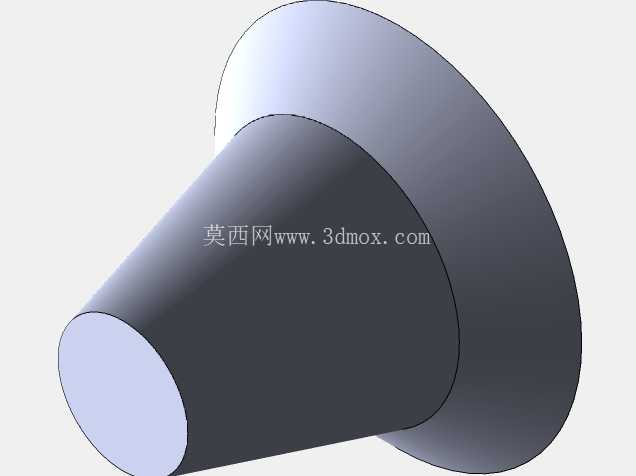

6英寸带旋转底座台虎钳结构设计

在机械加工、装配维修、五金加工等各类车间场景中，台虎钳是工位上不可或缺的基础夹持工装，这款6英寸规格带360度旋转底座的台虎钳，适配绝大多数常规钳工工位的作业需求，不管是小型零件的锉削、锯切、錾削加工，还是小型部件的拆装、攻丝、打磨作业，都能提供稳定可靠的夹持支撑。从实际使用场景来看，这类中等规格的台虎钳既不会因为钳口尺寸过小无法夹持常规尺寸工件，也不会因为规格过大占用过多工作台面空间，适配学校实训车间、小型机加工门店、设备维修班组、家用五金工作台等多种场景的安装使用。

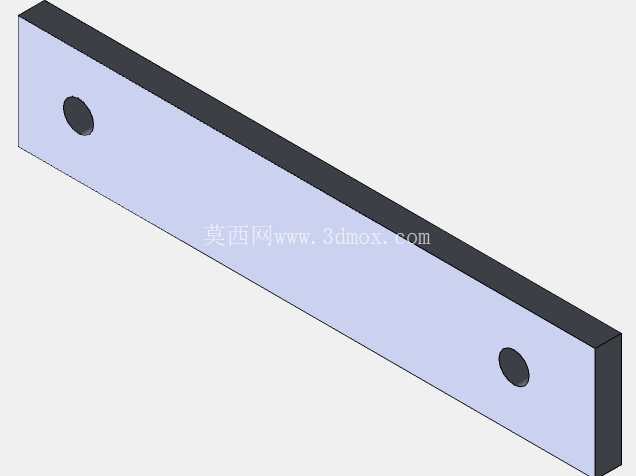

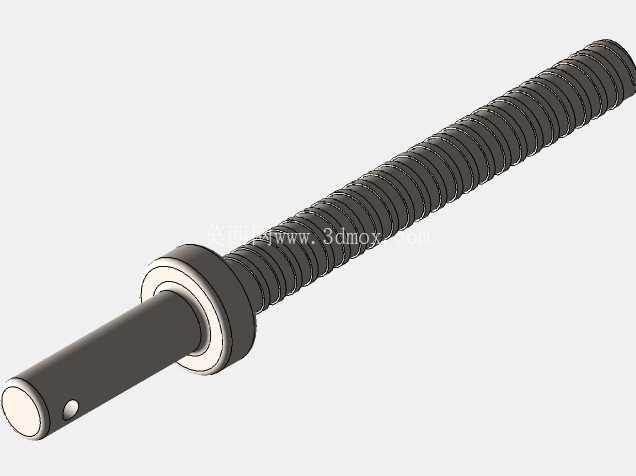

从功能特性上看，这款台虎钳的核心设计亮点在于可360度旋转的底座结构，常规固定式台虎钳在作业时，工件夹持角度受钳口固定方向限制，操作人员往往需要调整自身站位或者挪动工件才能找到合适的作业角度，长时间作业容易产生疲劳，遇到需要多角度加工的工件时还需要反复松夹调整，效率极低。带旋转底座的结构通过底座的锁紧机构，可以在圆周任意角度锁定钳体方向，操作人员无需挪动工位，只需松开底座锁紧手柄转动钳体到合适角度再锁紧，就能快速调整工件的作业朝向，针对异形工件、多面加工工件的作业场景，能大幅减少重复装夹的次数，有效提升作业效率。钳口部分采用标准的齿形防滑设计，夹持金属工件时能提供足够的摩擦力，避免工件在加工受力时出现滑移，同时钳口板采用可拆卸式设计，长期使用齿形磨损后可以单独更换钳口板，无需更换整个钳体，降低长期使用的维护成本。夹紧丝杆采用梯形螺纹传动，具备良好的自锁性能，夹持工件时不会因为加工振动出现松夹的情况，传动过程平稳，夹紧力调节范围宽，既可以通过轻夹固定薄壁类易变形工件，也可以加大夹紧力固定重型毛坯件进行强力作业。

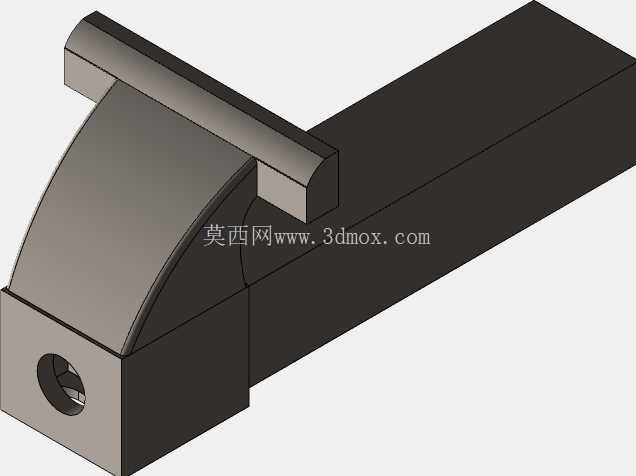

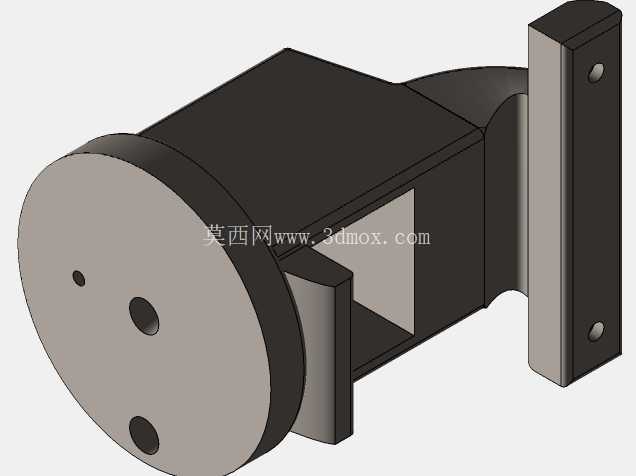

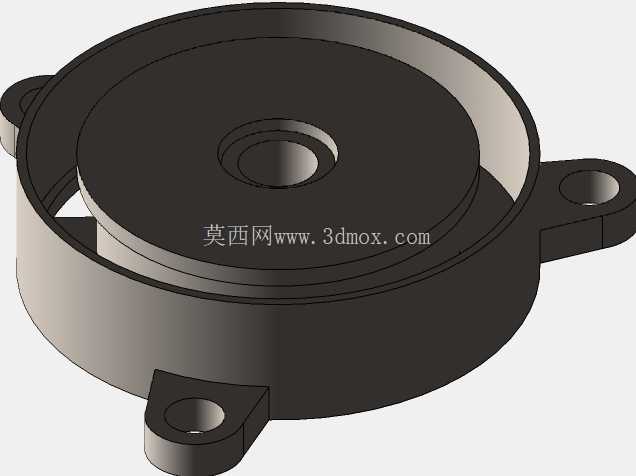

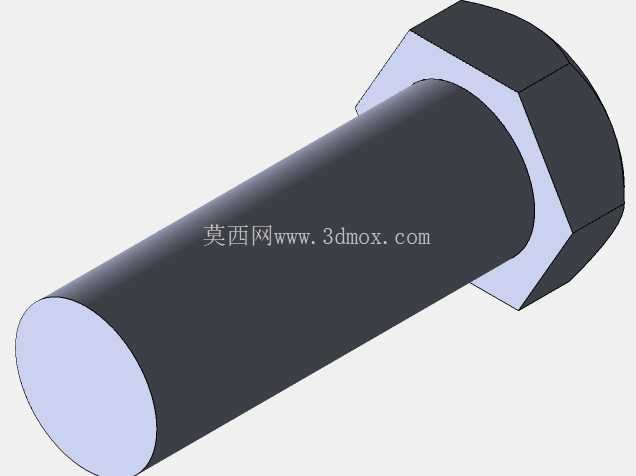

从设计思路层面拆解这款台虎钳的结构，整体采用经典的活动钳身+固定钳身+丝杆传动+旋转底座的成熟结构方案，在保证结构强度的前提下尽可能优化零件的工艺性，所有铸件部分采用圆弧过渡设计，既避免应力集中提升结构刚性，也能去除尖锐棱角提升使用安全性。活动钳身与固定钳身的配合导轨采用间隙可调的结构，长期使用出现导轨磨损后，可以通过调整镶条的压紧螺丝来补偿配合间隙，避免钳身出现晃动影响夹持精度。丝杆端部设计有穿杆式手柄，相比固定手柄结构，穿杆手柄可以根据需要调整力臂长度，需要大夹紧力时可以将手柄穿入更深的位置增大力臂，轻松施加足够的夹紧力，闲置时也可以将手柄推到靠近钳身的位置，减少空间占用避免磕碰。底座部分采用三点式安装孔设计，安装时可以通过三个螺栓将台虎钳牢牢固定在工作台面上，承受大力度的敲击、锯切作业时不会出现移位，同时底座与旋转部分的配合面采用止口结构定位，保证旋转过程中钳体不会出现径向窜动，锁定后整体刚性满足常规钳工强力作业的要求。

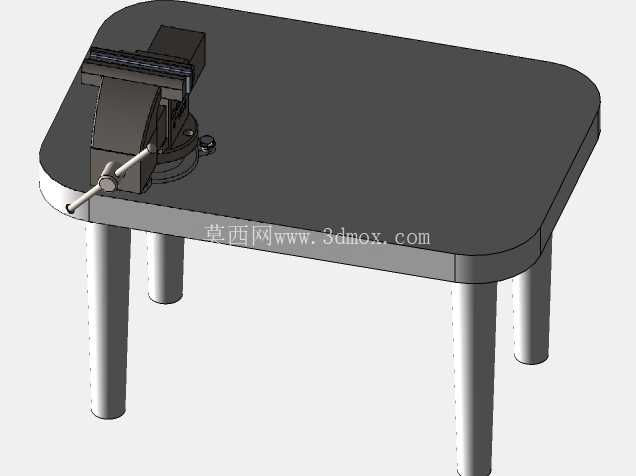

从安装边界与尺寸适配角度来看，6英寸规格对应的钳口宽度为150mm左右，最大开口距离可以适配同尺寸级别工件的夹持需求，整体安装 footprint 适配常规厚度的钳工工作台，安装孔位的间距符合行业通用的台虎钳安装尺寸标准，替换旧台虎钳时无需重新在台面上打孔，直接对齐原有安装孔即可完成固定。钳体闭合状态下的整体高度控制在常规作业的舒适操作区间，操作人员站立作业时手臂自然下垂即可操作手柄，长时间作业的疲劳度更低。整体结构的重量配比经过优化，底座部分重量占比接近整体重量的一半，有效降低整体重心，即使夹持偏重的工件伸出钳口较长时，也不会出现钳体前倾的情况，保证作业过程的稳定性。在细节设计上，钳身的所有操作手柄端部都做了圆滑处理，没有尖锐的边角，旋转锁紧手柄的位置设置在底座前侧，操作人员在工位上无需探身即可轻松操作锁紧与松开，符合人机工程学的设计要求。丝杆部分预留有润滑注油位置，日常维护时只需定期在丝杆与导轨配合面加注润滑脂，就能保证传动顺畅，延长整体使用寿命。
