便携折叠式通勤代步自行车三维设计

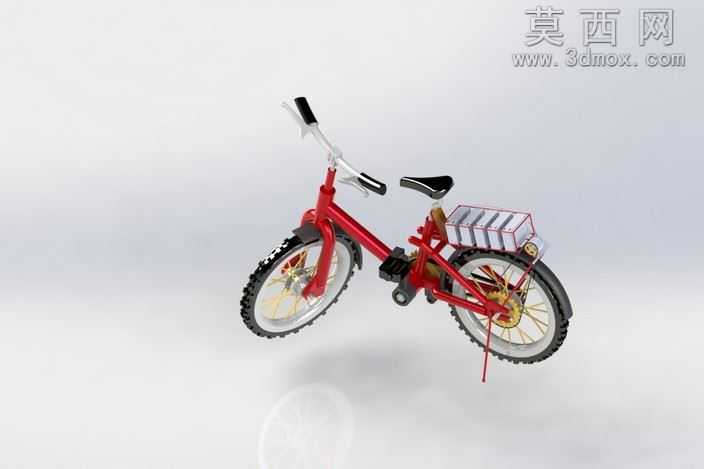

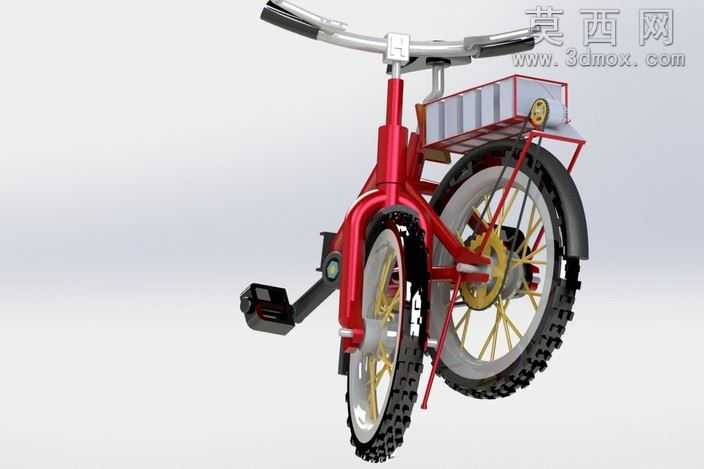

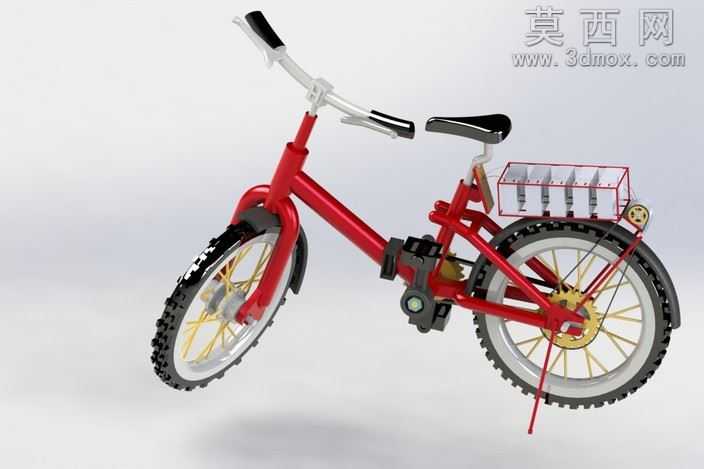

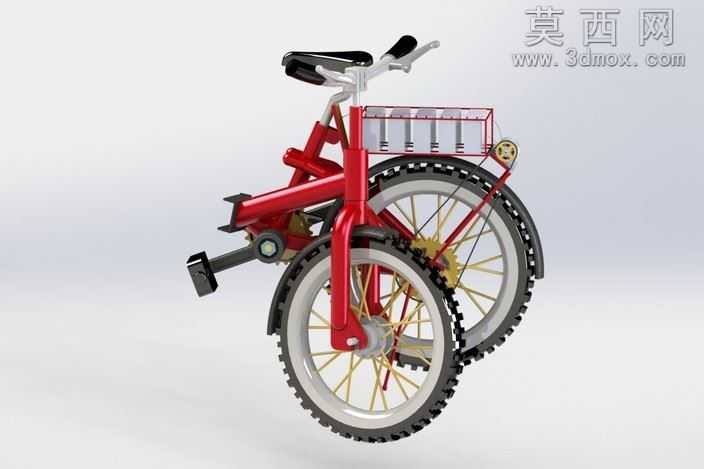

本作品为折叠式通勤自行车的三维建模设计成果，采用SolidWorks完成全参数化建模，通过真实感渲染呈现成品效果。建模过程中首先梳理折叠自行车的核心功能逻辑，围绕折叠收纳后体积小巧、便于携带的核心需求搭建整体装配框架，先完成车架主体的结构建模，针对折叠铰接部位做了精细化的结构还原，确保折叠动作的运动逻辑符合真实机械原理，各部件之间无干涉错位。材质设置上，车架主体采用亮面金属红烤漆材质，还原钢制车架的漆面质感与反光特性，车圈采用亮银色金属材质模拟铝合金车圈的光洁效果，轮胎采用深灰色哑光橡胶材质，还原橡胶轮胎的颗粒纹理与哑光漫反射特性，车座、车把握把采用黑色哑光橡塑材质，后货架采用红色金属框搭配银色金属支撑条的材质组合，脚踏、传动齿轮等部件分别对应金属、橡塑的真实材质属性，调整不同材质的粗糙度、反射率参数，让渲染效果更贴近真实自行车的视觉质感。结构设计上，还原了小轮径折叠车的紧凑布局，前后轮采用小尺寸厚胎设计，提升折叠后的紧凑度，车架中部设置折叠铰接结构，可实现车架对折让前后轮靠拢，大幅缩减收纳后的整体尺寸，后货架集成在车架尾部，兼顾日常载物需求，车把、车座的支撑结构均做了可调节的结构还原，适配不同身高的使用需求，传动系统的齿轮、链条结构做了简化但保留核心传动逻辑，既保证模型整体轻量化，又能清晰展示折叠自行车的机械结构特点。设计思路围绕城市短途通勤、公共交通接驳的使用场景，在保证骑行结构强度的前提下尽可能优化折叠后的体积，让整车可以轻松放入汽车后备箱、办公室角落或者公共交通的行李区域，建模过程中对每个零部件的装配关系做了严格约束，确保整车模型可实现折叠动作的动态模拟，各转动部件的铰接位置、限位结构都做了对应还原，避免出现结构穿模、运动逻辑错误的问题，渲染阶段采用柔和的影棚光源，突出车身材质质感与结构细节，让观者可以清晰看到折叠自行车的整体造型与结构特点。
