双向螺旋压紧式对夹工装夹具结构

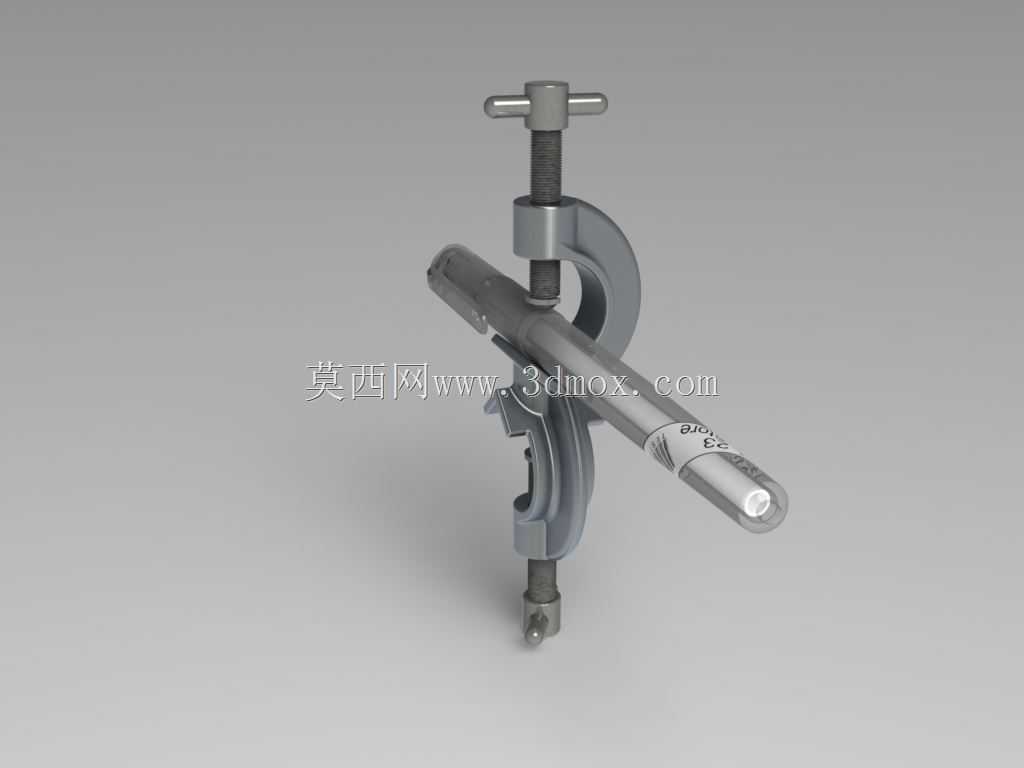

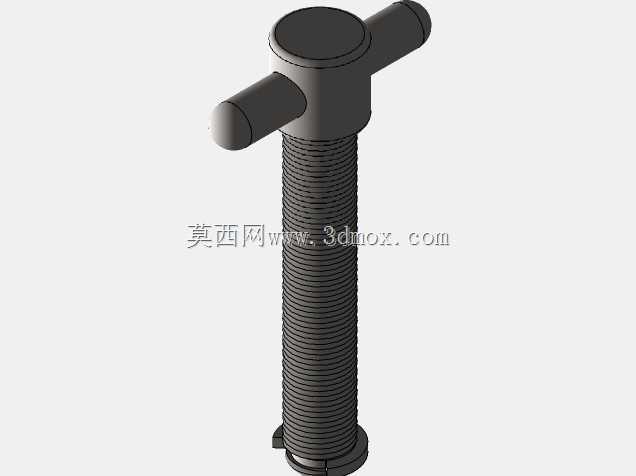

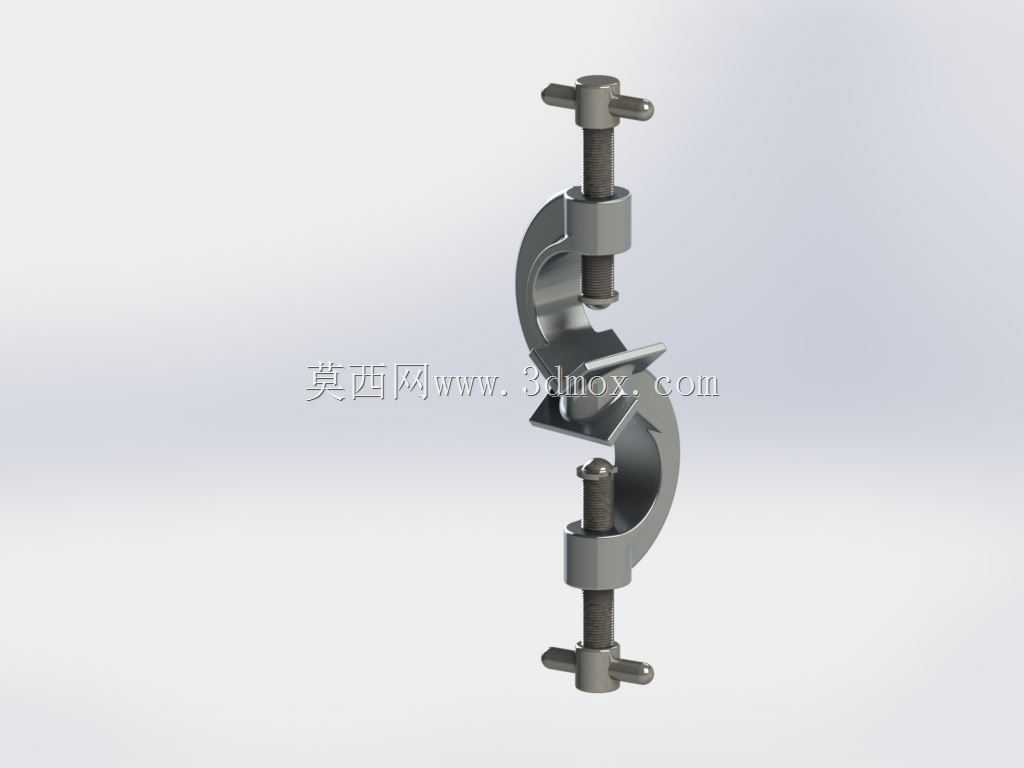

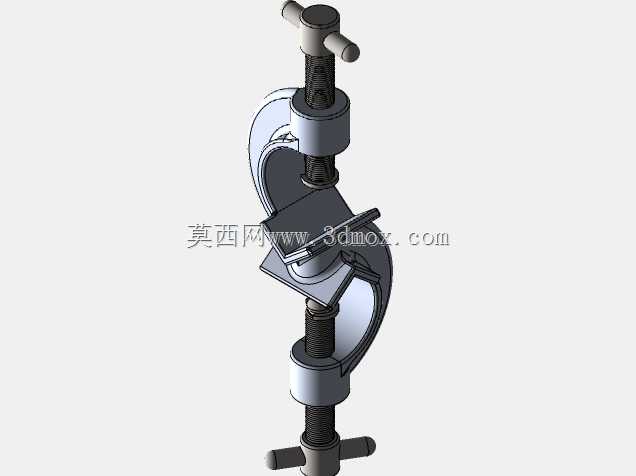

这款双向对夹式螺旋压紧结构，在小型零部件装夹、工位临时固定、薄壁件对接定位场景中有着很高的实用价值，区别于传统单侧施压的C型夹，它采用上下对称的双螺杆施压布局，配合中部S形的一体式夹臂基体，能够同时对两个对接面施加均匀的轴向压紧力，避免单侧施压带来的工件偏移、装夹翘曲问题。从结构设计逻辑来看，夹臂采用整体弯折的S形流线结构，上下两个夹持端分别加工有同轴的螺杆安装孔，孔位与夹臂受力中心线保持重合，螺杆工作时的压紧力能够直接沿夹臂的受力筋传递，不会产生额外的偏载力矩，长期反复装夹也不容易出现夹臂开口变形、螺杆卡滞的问题。螺杆端部采用蝶形手柄设计，无需额外扳手即可手动完成锁紧与松开操作，手柄与螺杆采用一体式冷镦成型结构，手柄根部做了圆弧过渡强化，手动施加扭矩时不会出现应力集中断裂的情况，螺杆前端的压头做了平面处理，接触工件时不会压伤工件表面，同时压头与螺杆端部采用活动铆接结构，锁紧过程中压头不会随螺杆转动，避免刮擦工件装夹面。在实际安装使用中，这款夹具的整体开合行程覆盖了常规小型工件的装夹厚度范围，夹臂中部的避让空间能够容纳对接工件的拼接缝、凸台等结构，不会与工件的异形结构产生干涉，不管是车间里临时固定两个待粘接的塑料件、焊接定位薄金属片，还是装配工位上辅助固定对接的管线接头、小型结构件，都能快速完成装夹定位。设计过程中特意将夹臂的壁厚做了等强度优化，受力较大的弯折部位壁厚略高于直臂段，既保证了整体结构的刚性，又控制了整体重量，手动拿取操作十分轻便，螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更好的自锁性能，装夹完成后不会因为工件的轻微振动出现松脱，压紧力能够长时间保持稳定。夹臂的两个夹持端面保持平行度公差控制，施压时两个压头能够完全贴合工件表面，不会出现局部压强过大压溃软质工件的情况，针对不同材质的装夹需求，也可以在压头表面粘贴橡胶垫、铜皮等缓冲层，进一步拓展装夹适用范围，不管是木质、塑料、金属材质的小型工件，都能获得稳定可靠的装夹效果。
