适配0.16-0.31英寸线径电源线夹接线盒

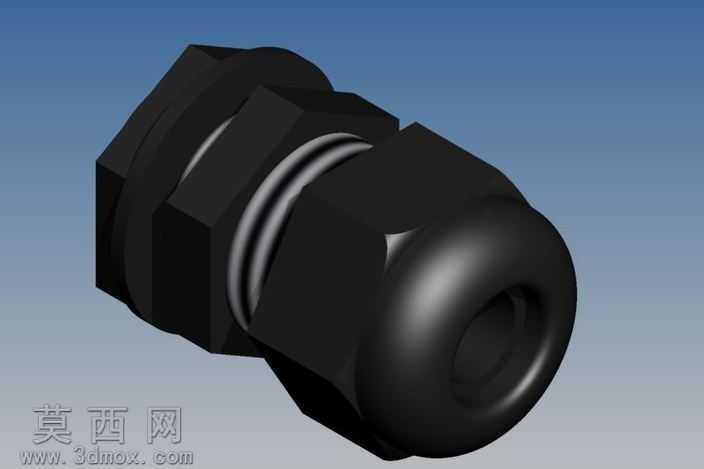

本作品为适配0.16英寸至0.31英寸线径的电源线夹接线盒三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于线缆夹持的功能需求拆解零件结构，将整体拆分为外六角锁紧主体、中部密封缓冲环、端部线缆锁紧端三个核心组成部分，建模过程中严格遵循机械加工的尺寸公差逻辑，对六角锁紧部位的对边尺寸、螺纹配合段的螺距参数、线缆穿入孔的渐变收缩结构均做了精准的参数约束，确保各零件之间的装配间隙符合实际生产的装配要求，可直接导出工程图用于开模或机加工生产。渲染阶段采用哑光黑色硬质工程塑料作为主体材质，还原尼龙类线缆固定件的真实表面质感，对中部的弹性密封环赋予半哑光橡胶材质，通过调整材质的粗糙度、反光度参数，区分硬质塑料主体与弹性密封件的视觉差异，同时在六角棱边位置添加细微的倒角光影效果，还原注塑零件的工艺特征，避免模型出现生硬的直角锐边，提升渲染成品的真实感。结构设计上，该接线盒采用旋紧式夹持原理，通过旋转外六角主体带动内部的锥形锁紧结构收缩，从而抱紧穿过的电源线外层绝缘皮，中部的橡胶密封环既可以填补零件配合间隙起到防尘防水的作用，也能避免硬质塑料结构直接挤压线缆绝缘层造成破损，适配的线径范围覆盖常规小功率设备的电源线规格，可广泛用于电气柜、小型机电设备的线缆出线端固定，既能够承受线缆拉扯的抓地力要求，也能实现接线位置的防护密封效果。设计过程中充分考虑了实际使用的安装便利性，外六角结构适配常规扳手工具，无需专用工装即可完成锁紧操作，端部的圆弧过渡结构可以避免安装过程中划伤线缆或操作人员手部，整体结构无多余冗余设计，在满足夹持力、密封防护要求的前提下尽可能压缩整体体积，减少安装占用的空间，模型完成后通过干涉检查验证，确认各零件在装配、旋紧动作过程中无结构干涉，运动逻辑符合实际产品的使用流程。
