Arduino控制可编程定时继电器组件结构

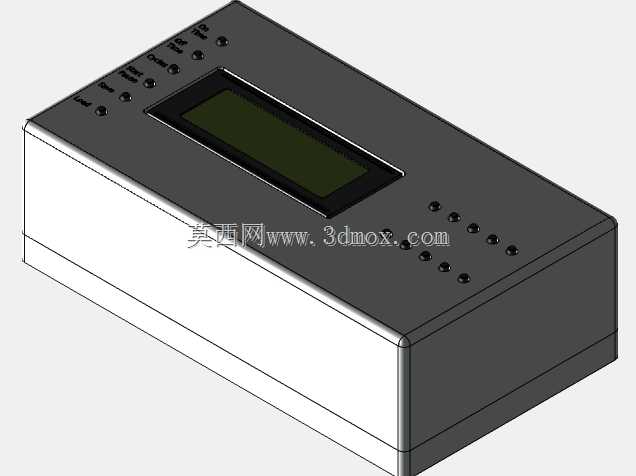

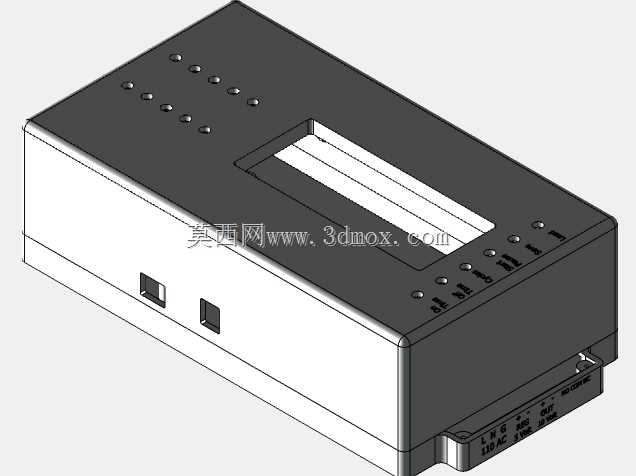

　　兼容常规电控箱内的标准导轨安装转接与平面螺丝固定两种方式。壳体采用上下分壳结构，上壳为深色工程塑料材质，做了细微的磨砂表面处理，避免日常操作留下指纹划痕，下壳为浅色调工程塑料，壁厚均匀控制在2mm左右，既保证壳体结构强度，又能控制整体重量，上下壳通过侧边卡扣与内部螺丝柱双重固定，接缝处做了错位止口设计，能阻挡日常环境中的灰尘落入内部电路，适配普通工业车间、实验室、民用设备间的常规使用环境，无需额外做防尘防护处理。面板上的按键采用轻触式微动开关，按键帽突出面板高度1.5mm，按压力度控制在1.2N-1.8N区间，操作反馈清晰，不会出现误触情况，每个按键旁都预留了丝印位置，可标注对应功能，方便操作人员快速识别功能。显示屏采用段码式液晶，这款可编程定时继电器组件，核心面向小型自动化控制场景的二次开发需求，在民用小型设备改造、实验室小试装置控制、小型生产线工位时序控制场景中都有适配空间，区别于传统固定逻辑的定时继电器，它依托Arduino控制核心可实现自定义时序逻辑编写，能满足多回路独立定时、触发条件联动、循环时序输出这类传统继电器难以覆盖的控制需求。从结构设计来看，整体采用长方体盒式布局，上层面板做了功能分区，左侧排布状态指示与操作按键，中间嵌入液晶显示屏用于参数显示与逻辑设置，右侧排布多组输出回路的状态指示灯，所有操作与显示元件都布置在顶面，适配桌面放置、壁挂安装两种常见使用场景，安装孔位预留于壳体底部四角，

　　倾斜嵌入面板的安装槽内，安装槽做了15度的仰角设计，当设备放置在桌面时，操作人员站立或坐姿都能清晰看清屏幕显示内容，屏幕周边做了0.5mm的凸边，能避免屏幕被外物直接刮擦。右侧的输出指示灯对应每一路继电器输出通道，灯珠采用漫射封装，点亮时光线柔和不刺眼，能清晰指示每一路的通断状态，方便现场排查故障。内部电路布局上，控制板与继电器驱动板做了分层设计，Arduino核心控制板布置在上层靠近显示屏的位置，减少显示排线的长度，避免信号干扰，继电器输出模块布置在下层靠近壳体侧边的位置，每个继电器之间预留2mm的散热间隙，输出接线端子布置在壳体后侧，接线方向朝向设备后方，方便现场布线时线缆从后侧接入，不会占用正面操作空间，

　　接线端子采用螺钉压接式，适配0.5-2.5平方毫米的多股铜芯线，能满足常规小功率控制回路的接线需求。设计过程中充分考虑了现场使用的维护需求，上下壳拆分无需特殊工具，拧下底部四颗固定螺丝即可打开壳体，内部电路板采用接插件连接，更换继电器或控制核心时无需焊接，直接插拔即可完成替换，降低现场维护的时间成本。安装边界方面，整体外形长度控制在180mm，宽度100mm，高度50mm，属于小型化的控制组件，安装时后侧需要预留至少30mm的布线空间，上方需要预留20mm的操作空间，方便按键操作与查看屏幕，左右两侧预留10mm的散热间隙即可，无需过大的安装空间，能轻松集成到小型电控箱、设备控制舱内部，也可独立作为桌面控制单元使用。功能层面，

　　每一路继电器输出都支持常开常闭触点独立输出，触点容量适配常规小功率负载，可直接控制电磁阀、指示灯、小型接触器这类常见工控元件，控制逻辑可通过面板按键直接设置，也可通过预留的通讯接口上传自定义程序，满足不同场景下的时序控制需求，比如小型灌溉系统的定时轮灌、实验装置的流程自动控制、小型设备的启停时序控制，都能通过该组件完成逻辑搭建，无需额外搭配PLC这类成本更高的控制元件，降低小型自动化项目的搭建成本。结构设计时还做了防呆处理，内部接插件都采用不同针脚数量的设计，组装时不会出现插反的情况，生产组装效率更高，壳体边角都做了R3的圆角处理，避免安装操作时划伤操作人员，整体细节设计都围绕现场实际使用的便利性展开，没有冗余的结构设计，每一处结构都对应实际使用中的功能需求。
