霍比威基克鲁勃860拉丝ESC电子调速器结构

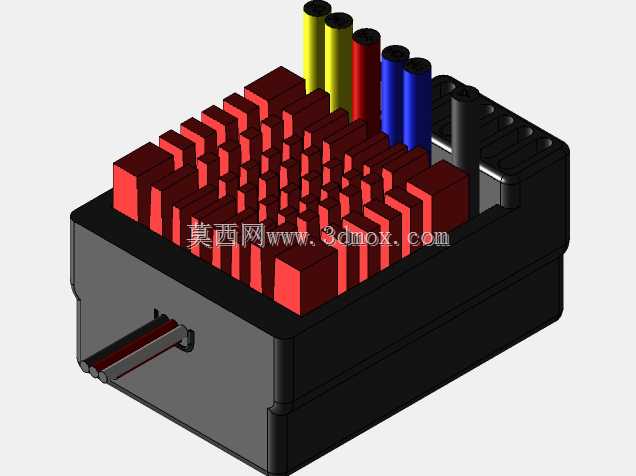

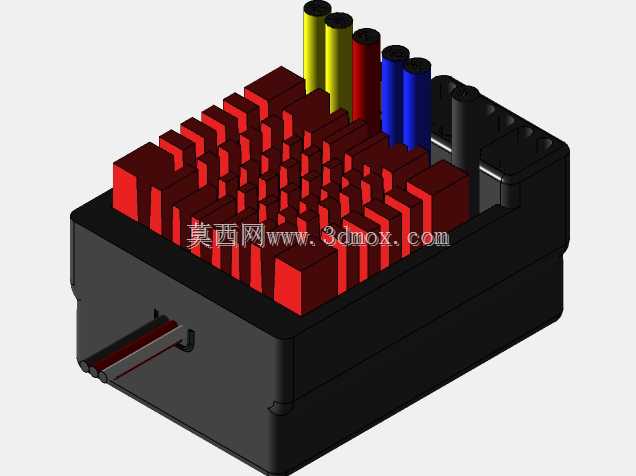

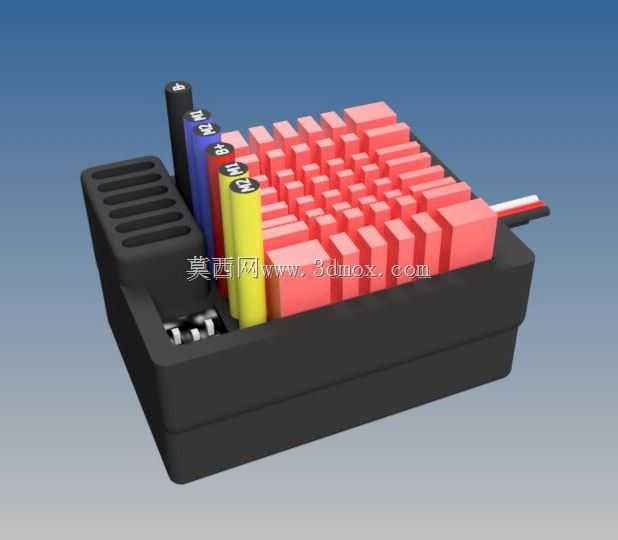

这款RC电机驱动用电子调速器，主要面向遥控模型动力系统场景，适配航模、车模等需要精准动力输出控制的RC设备，核心作用是接收接收机的控制信号，将动力电池的直流电能转换为适配无刷电机的驱动电能，实现电机转速、转向的精准调控，是RC动力链路里连接电池与电机的核心控制部件。从结构设计来看，外壳采用分体式卡扣装配结构，下半部分为容纳功率MOS管、驱动PCB、电容组的主腔体，上半部分集成了阵列式散热鳍片结构，鳍片采用等距阵列排布，单鳍片厚度与间距经过热仿真优化，在有限的安装空间内最大化散热接触面积，适配大电流持续输出时的散热需求，避免功率器件过热触发降频保护。腔体左侧预留了电容安装位，立式布置多颗不同容值的电解电容，分别承担电源输入滤波、高频尖峰吸收的作用，电容引脚直接焊接在主PCB上，外围做了限位筋结构，避免模型剧烈运动时电容受震动出现引脚脱焊问题。出线端做了防拉扯的卡槽结构，动力输出线、信号输入线从壳体侧端引出，卡槽位置预留了打胶固定的空间，可通过灌封硅胶进一步提升线材的抗拉扯能力，适配RC设备使用时的高频震动、冲击工况。安装边界方面，壳体底部为平整安装面，预留了两个对称的安装孔位，孔位间距适配主流RC车架、航模机身的标准安装位，安装面与内部PCB之间预留了绝缘间隙，可直接通过螺丝固定在金属安装基座上，无需额外增加绝缘垫片。整体外形尺寸紧凑，在满足860A持续电流承载的器件布局需求前提下，尽可能压缩了整体体积，避免在模型内部占用过多安装空间，壳体边缘做了圆角过渡处理，既可以降低装配时的锐边划伤风险，也能减少模型碰撞时壳体应力集中导致的开裂问题。设计过程中优先考虑了RC场景的工况特性，针对大电流发热、震动冲击、安装兼容性三个核心需求做了结构优化，散热鳍片与外壳采用一体化注塑成型，内嵌金属导热片将功率器件的热量直接传导至外部鳍片，相比传统粘贴散热片的结构，热传导效率提升明显，可支持长时间满油门输出的工况需求。信号输入端预留了标准的杜邦针座，可直接适配主流RC接收机的信号输出接口，无需额外改线，电源输入端支持大电流香蕉插头直连，接触电阻低，大电流工况下的发热更小。
