镀锌钢丝压缩弹簧结构设计

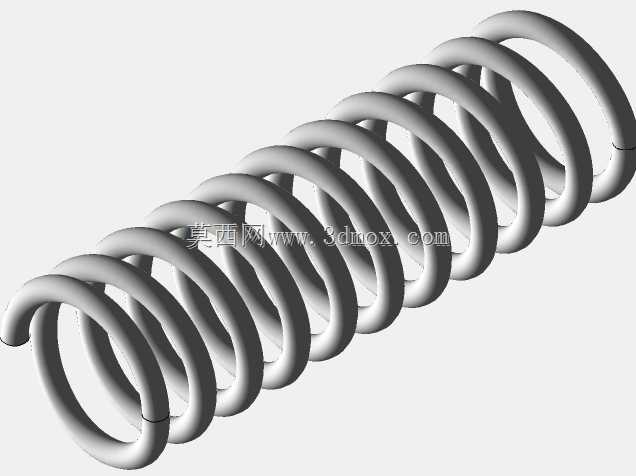

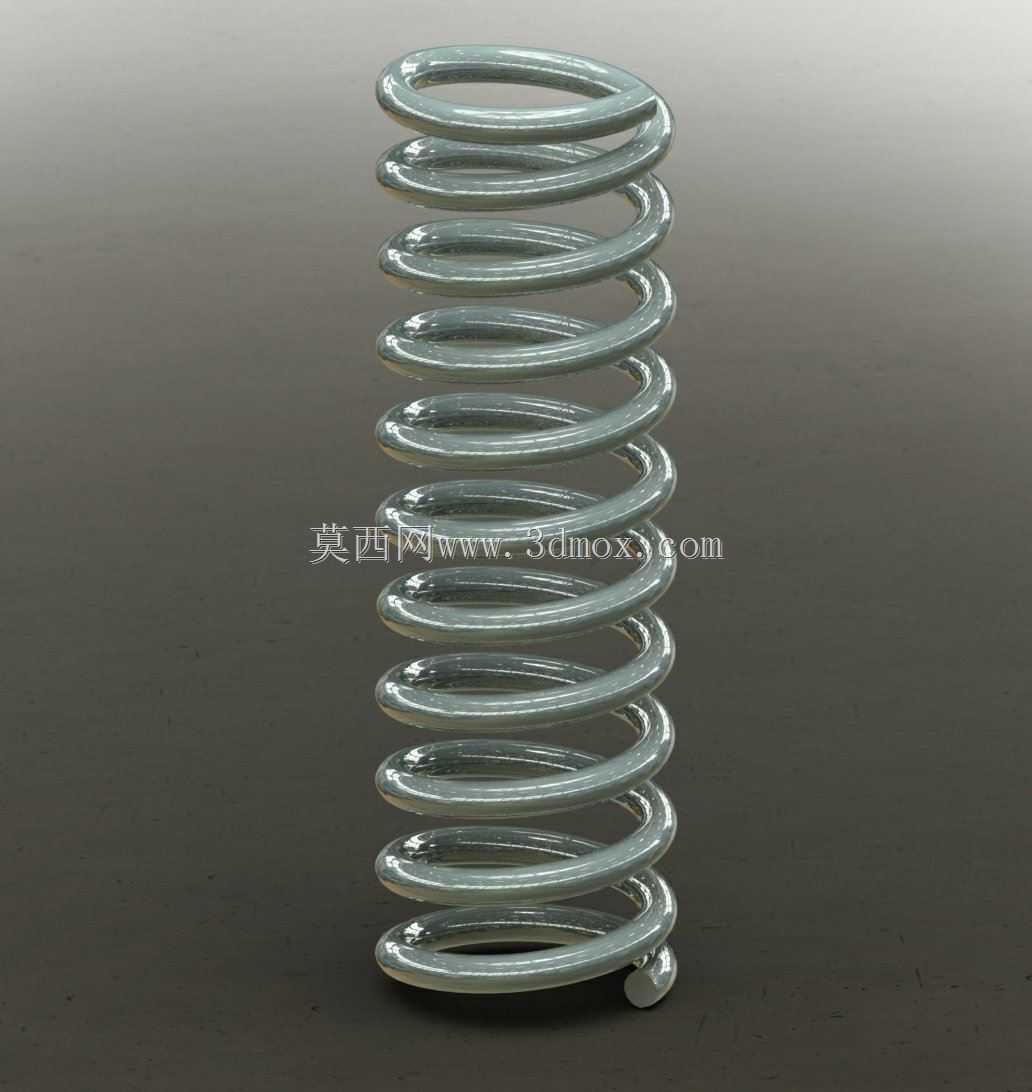

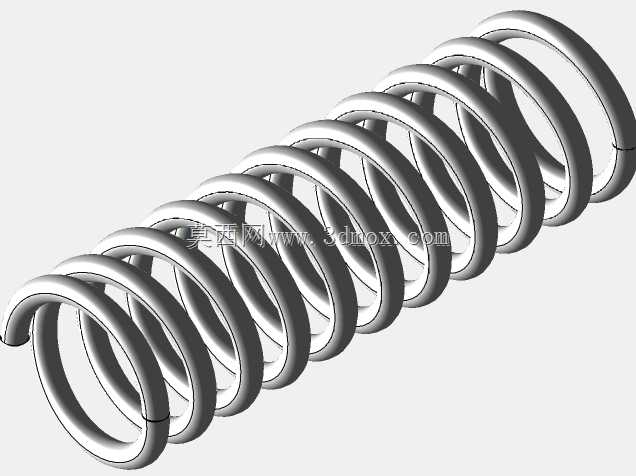

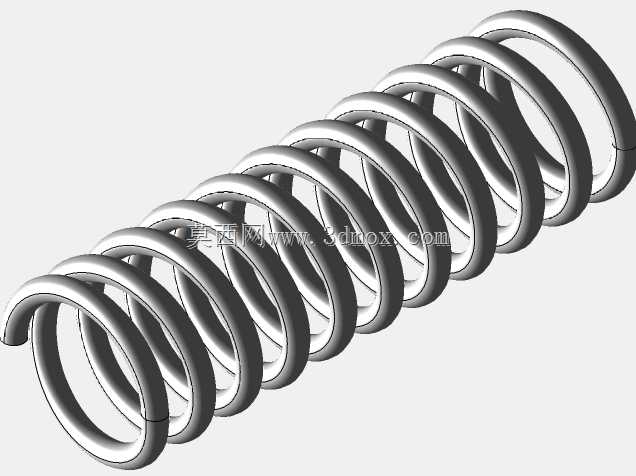

这款压缩弹簧在通用机械装配场景中应用十分广泛，小到低压电器的触点复位结构，大到小型自动化设备的缓冲限位模组，都能见到这类圆柱螺旋压缩弹簧的身影。日常做结构选型时，这类弹簧往往承担着复位、缓冲、储能、力值输出的核心作用，比如工装夹具的快速压头复位、小型输送线的端部缓冲挡块、电子设备的按键回弹结构，都会用到同规格参数的压缩弹簧。从设计逻辑来看，这款弹簧采用等节距圆柱螺旋结构，没有做变节距或者端部并紧磨平之外的特殊处理，属于通用型压缩弹簧，适配绝大多数无特殊力值曲线要求的常规装配场景。设计时优先考虑了安装边界的适配性，外径控制在12.6毫米，自由长度40毫米，选用直径1.6毫米的弹簧钢丝绕制，安装时预留的压缩行程需要结合实际工况的载荷要求核算，常规使用场景下建议预留10%-15%的预压量，避免弹簧工作时出现失稳歪斜的情况。表面镀锌处理是这类通用弹簧的常规表面处理方案，能够应对普通室内工况的防锈需求，在无强腐蚀、无极端高低温的装配环境下，镀层可以有效隔绝水汽与弹簧钢丝基体的接触，延长弹簧的实际使用寿命。做三维建模时，这类弹簧的螺旋线参数需要严格匹配钢丝直径与外径尺寸，端部的并圈圈数按照常规压缩弹簧的设计规范设置，保证弹簧端部的支撑面平整，安装后不会出现偏载受力的情况。实际装配过程中，这类弹簧的安装导向可以选用配套直径的导杆或者导套，避免弹簧在大压缩量工况下出现侧向弯曲，影响弹力输出的稳定性。从力值特性来看，等节距圆柱弹簧的弹力与压缩量呈线性关系，设计选型时可以根据钢丝材质的切变模量，结合旋绕比核算对应的刚度系数，匹配不同工况下的载荷需求。镀锌层的厚度控制在常规五金件的通用要求范围内，既不会因为镀层过厚影响弹簧的装配尺寸，也能保证足够的防锈能力，适配普通工业车间、民用电器等多数常规使用场景。
