模拟赛车用称重传感式USB手刹结构

　　这套结构面向PC端拉力赛车模拟场景开发，核心作用是为模拟驾驶玩家提供与实车手刹操作逻辑一致的力反馈输入体验，区别于传统电位器式手刹的行程判定逻辑，该结构采用称重传感器作为力信号采集核心，能够精准识别操作者施加的制动力度大小，将拉力大小线性转换为电信号传输至PC端，在模拟漂移、拉力赛段急刹、重心转移控制等场景下，可还原真实赛车手刹的力度反馈特性，避免传统行程式手刹存在的信号跳变、线性度差、长期使用磨损漂移等问题。

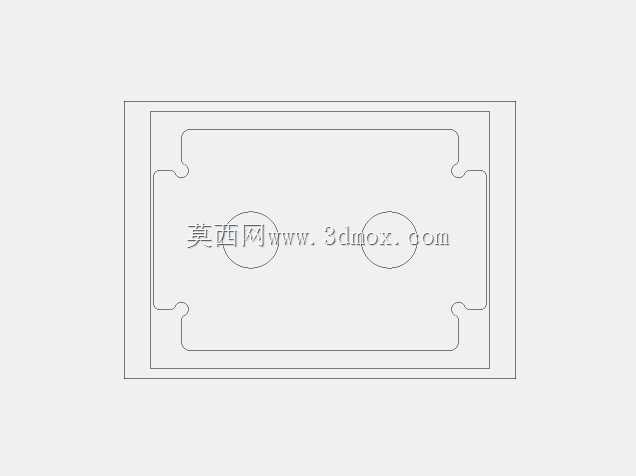

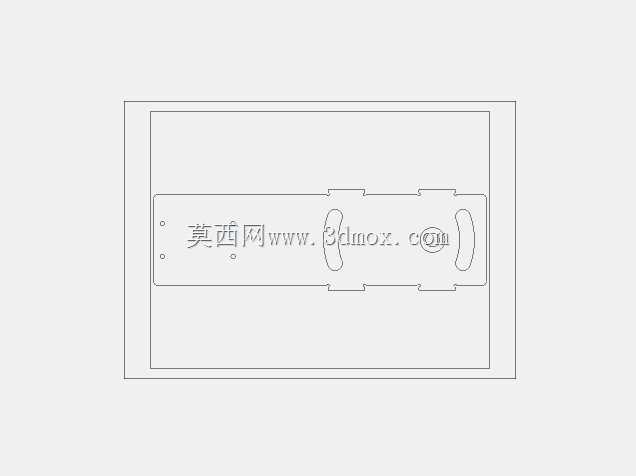

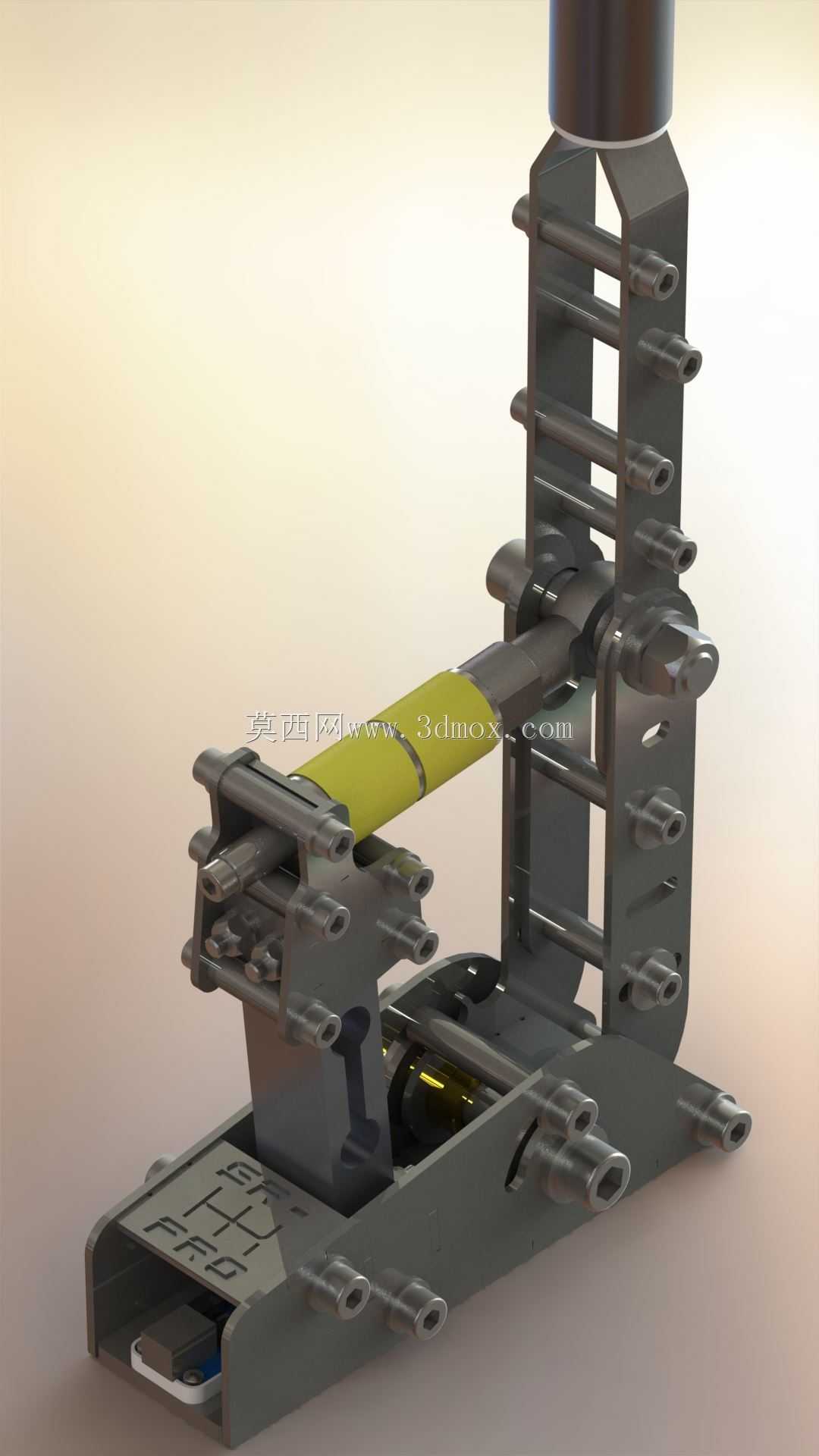

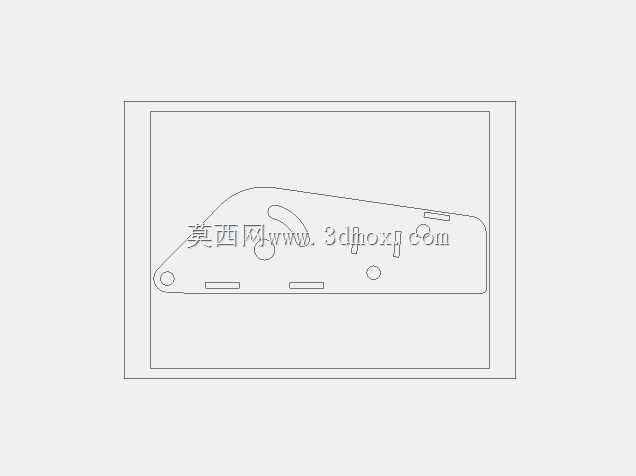

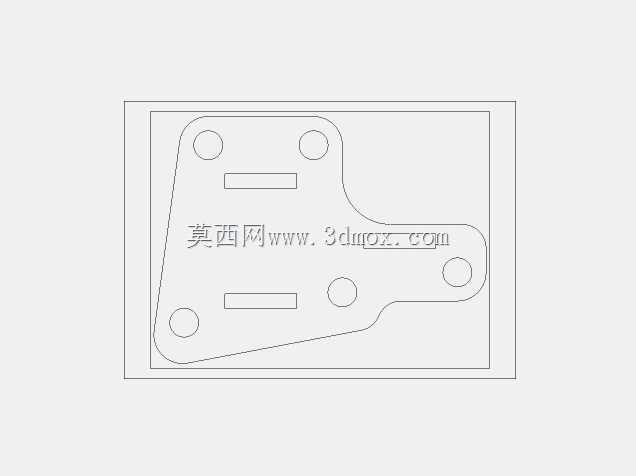

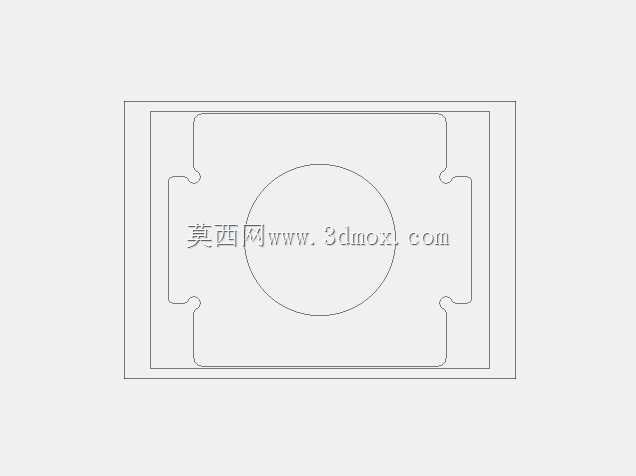

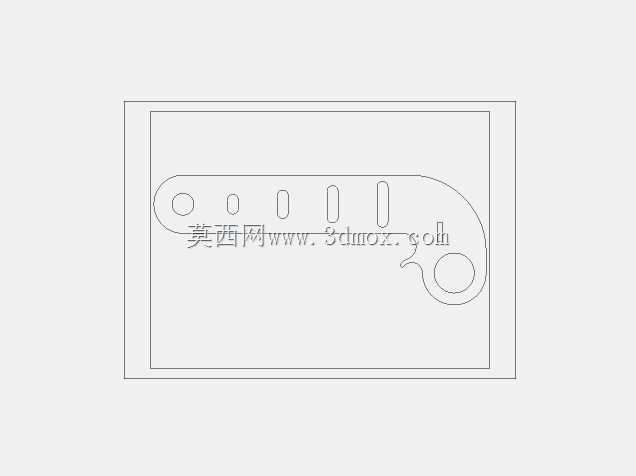

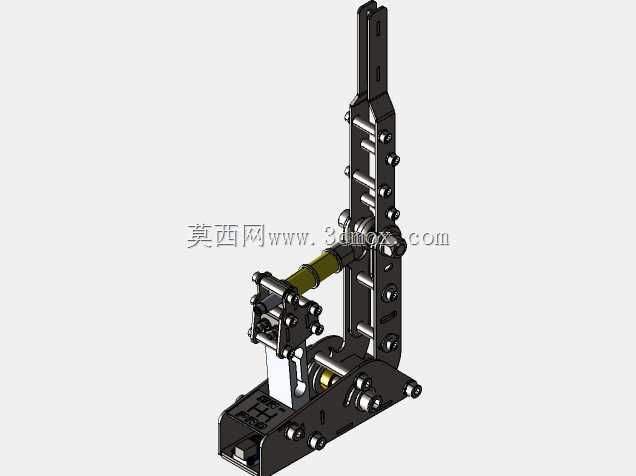

　　整体结构采用框架式承载设计，主体承载构件选用3mm厚度的不锈钢板材加工成型，框架部分设置多组等距排布的安装孔位，既可以实现手刹握把行程的多档位调节，也能适配不同安装台面的固定需求，底座部分预留了通用的型材安装槽与沉头固定孔，可直接固定在铝型材模拟赛车支架、桌面安装架等常用模拟外设承载结构上，安装边界覆盖市面上绝大多数市售民用模拟赛车支架的孔位规格，无需额外打孔改造即可完成装配。

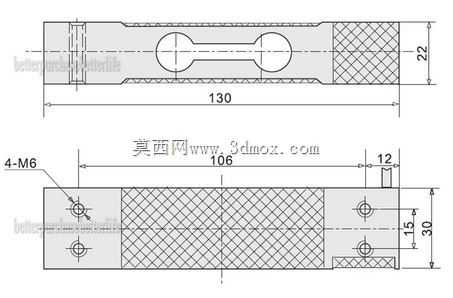

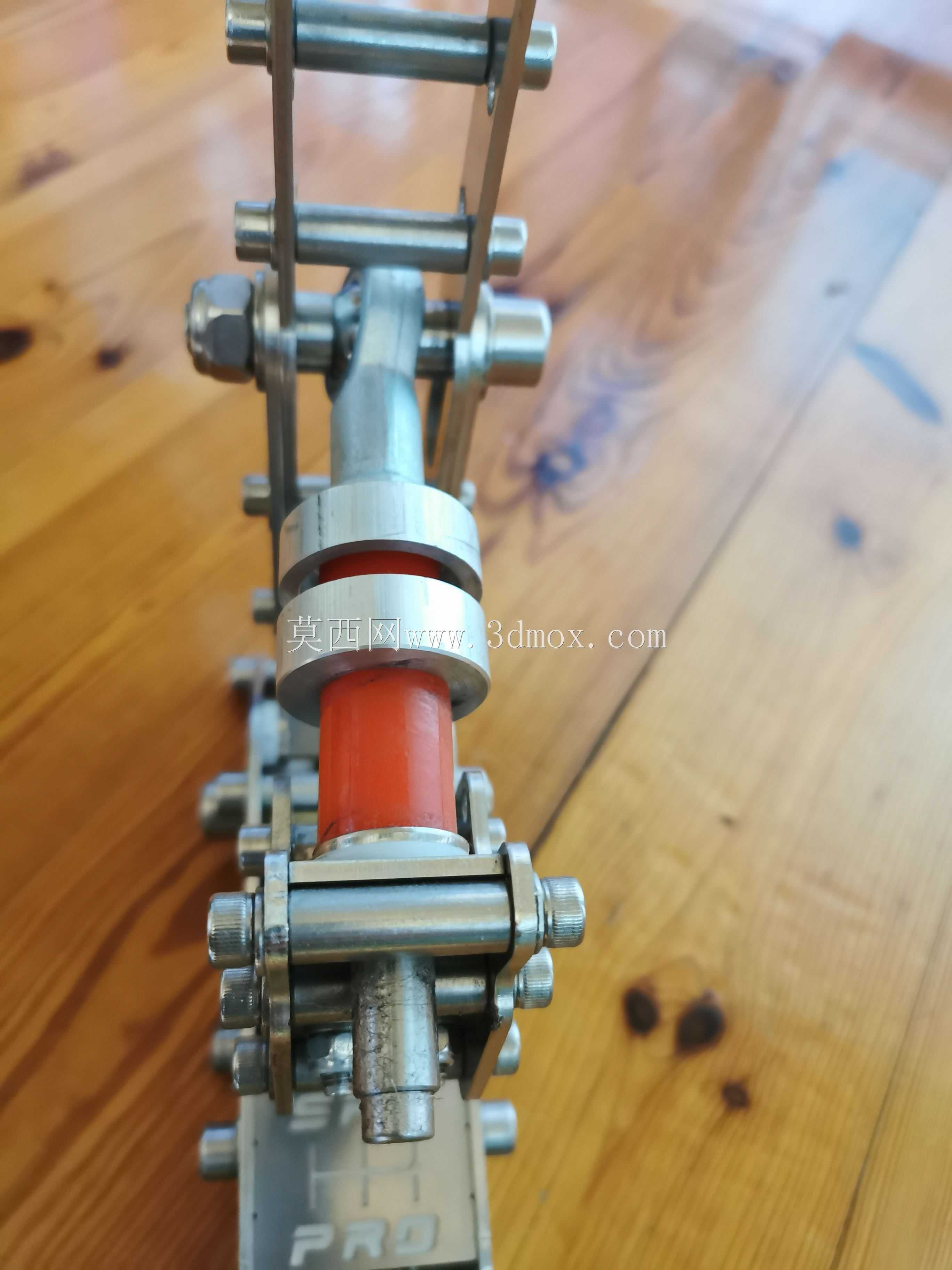

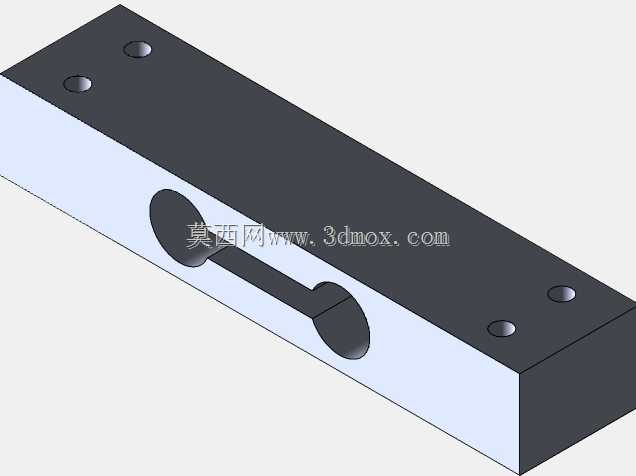

　　结构的力传导路径经过专门优化，操作者施加在握把上的拉力会通过铰接传导结构直接作用在称重传感器的受力端，中间传导环节设置了聚氨酯衬套作为缓冲隔振元件，可过滤操作过程中产生的高频振动冲击，避免传感器受冲击载荷出现信号干扰或过载损坏，衬套的硬度参数经过匹配调校，既不会因为硬度过高导致操作手感生硬，也不会因为硬度过低出现力传导滞后、信号响应延迟的问题，握把部分采用包覆式结构设计，握持区域的直径与长度参考实车手刹的人机工程参数设置，长时间操作不易产生疲劳感。

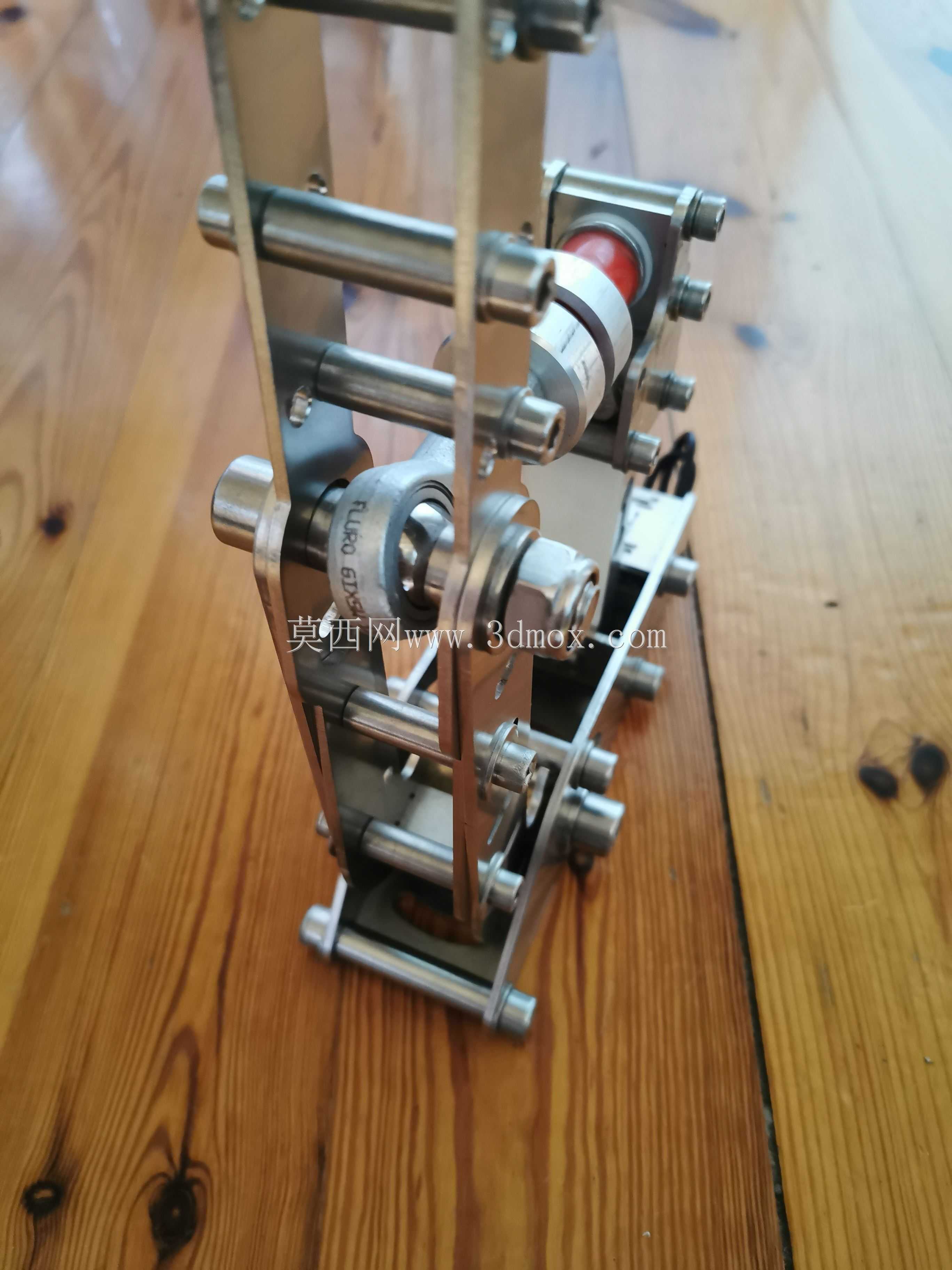

　　铰接转动部位采用标准端杆轴承作为转动支撑，相比普通铜套或塑料轴套，端杆轴承的转动间隙更小，径向承载能力更强，长期反复操作不会出现旷量增大的问题，能够长期保持操作手感的一致性。结构中还集成了阻尼调节模块，可通过调整预紧螺栓的压紧力改变手刹操作的阻尼大小，适配不同玩家的操作力度习惯，从轻柔的街车手刹手感到大阻尼的拉力赛手刹手感均可实现无级调节。

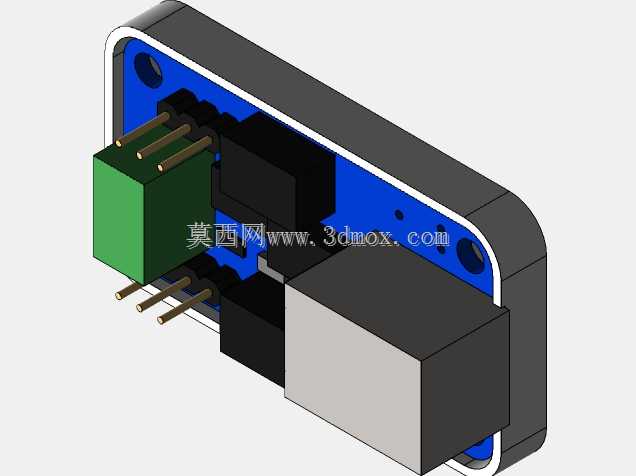

　　信号处理部分采用集成化的USB采集板卡，可直接将称重传感器输出的毫伏级模拟信号转换为标准USB HID信号，无需额外配置信号放大电路或独立采集卡，接入电脑后可被主流模拟驾驶软件直接识别，无需安装专用驱动程序，板卡安装位置设置在底座的封闭腔体内，可避免外界灰尘、金属碎屑接触电路板造成短路故障，走线区域预留了专门的走线槽与扎带固定位，装配时可将连接线规整固定在结构内部，避免操作过程中线路被拉扯出现接触不良问题。

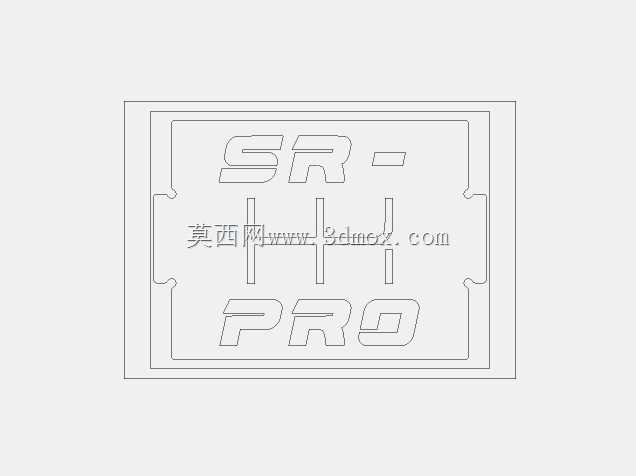

　　结构上还预留了标识安装位，可根据个人需求粘贴功能标识或个性化装饰件，所有外露的紧固件均采用内六角圆柱头螺钉，装配后整体外观简洁规整，没有突出的尖锐棱角，使用过程中不会剐蹭操作者衣物或肢体。考虑到模拟驾驶场景下的高频次操作需求，所有受力部位的板材折弯处均做了圆角过渡处理，避免应力集中导致构件长期受力出现开裂变形，称重传感器的安装位置设置了过载保护凸台，当施加的拉力超过传感器额定载荷120%时，凸台会直接承受额外载荷，避免传感器因过载损坏。

　　整套结构的装配逻辑清晰，所有零部件均可采用常规机加工方式制作，没有复杂的曲面结构或特殊加工要求，个人玩家也可通过激光切割、简单钻孔攻丝完成所有结构件的加工，装配过程不需要专用工装，使用常规内六角扳手即可完成整机组装，调试过程仅需要完成传感器零点校准与力度映射设置，即可投入使用。
