标准弹簧式扭转减振柔性离合器结构

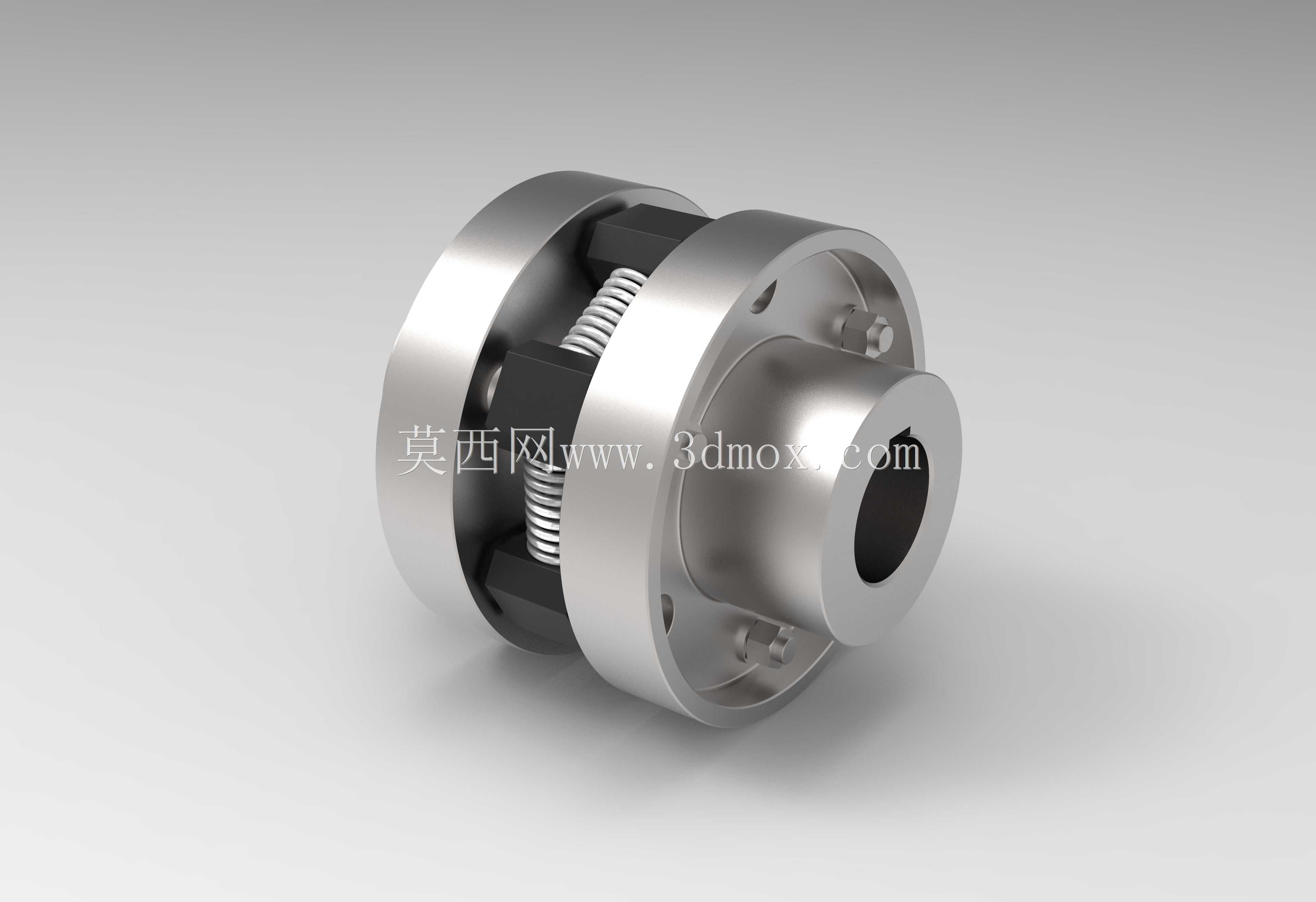

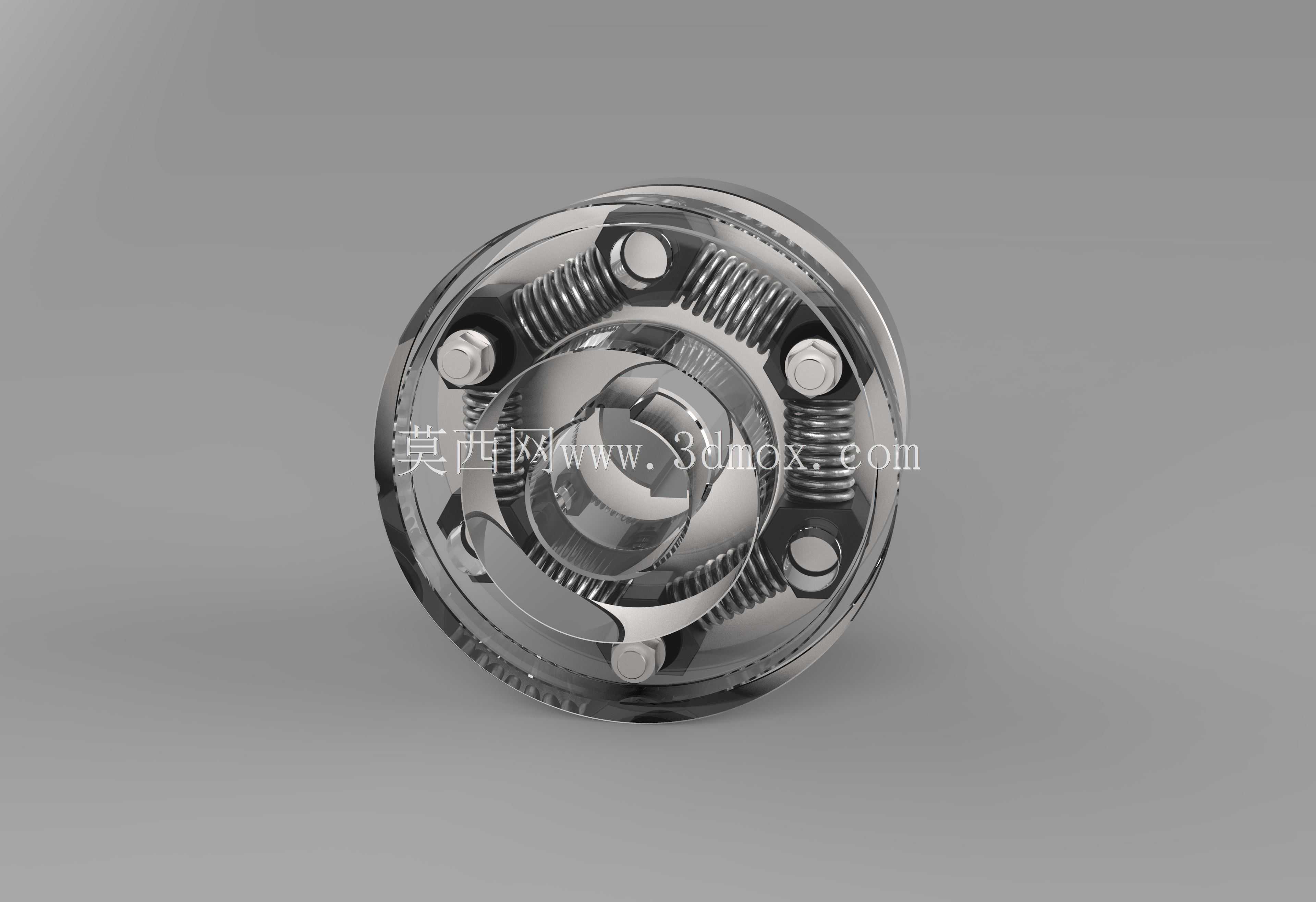

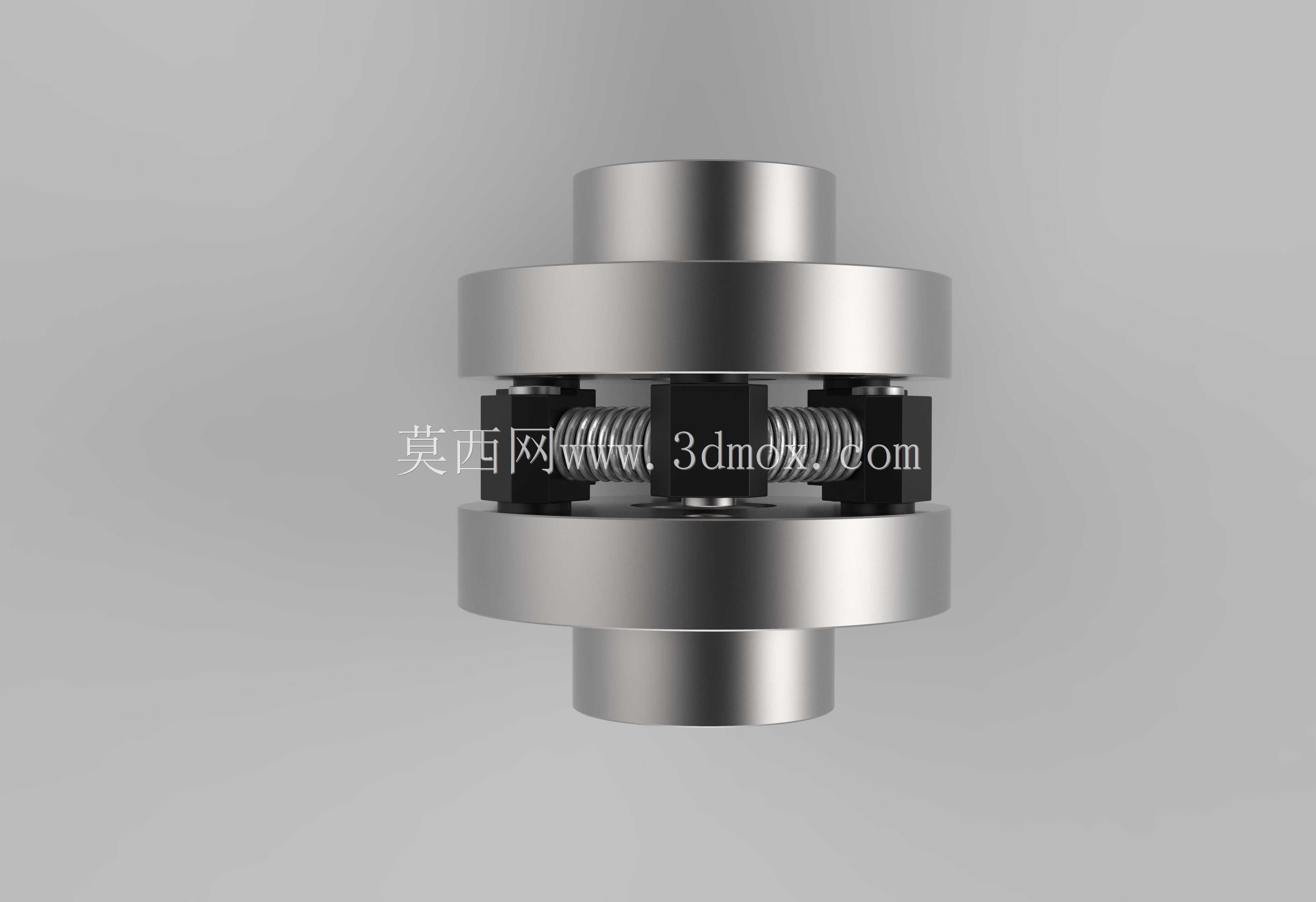

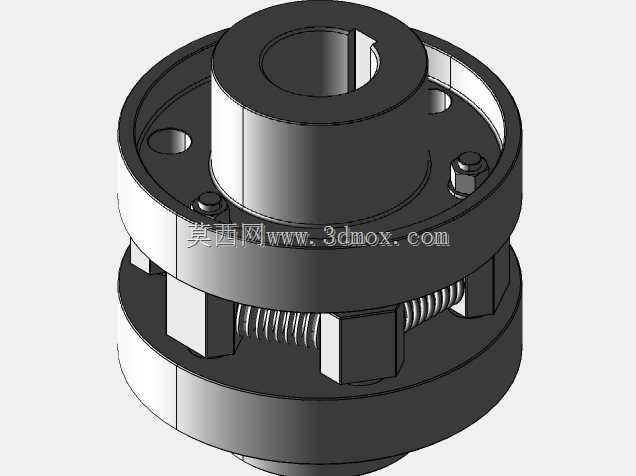

　　在工业传动系统的动力传递链路中，这类采用标准弹簧作为核心减振元件的挠性离合器，常被布置在动力输出端与负载输入端的衔接位置，适配中小功率的传动工况，用来抵消动力轴运转过程中产生的周期性扭转波动，避免刚性连接带来的冲击载荷直接传递到后端负载部件，延长整套传动链路中轴承、齿轮等易损件的服役周期。从实际应用场景来看，这类结构常见于对传动平稳性有一定要求的通用设备传动单元，比如小型输送设备的动力衔接段、轻工机械的主传动链路，以及部分试验台架的动力对接位置，不需要额外加装独立的减振缓冲装置，就能通过自身结构完成扭转振动的衰减。从结构设计逻辑来看，整个离合器采用周向均布的弹簧布局，沿圆周方向对称布置多组标准圆柱螺旋弹簧，

　　弹簧被限位在主动盘与从动盘的对应卡槽内，动力传递过程中主动盘的扭矩首先作用在弹簧端面上，通过弹簧的压缩形变吸收瞬时冲击载荷，再将平顺后的扭矩传递到从动盘侧，同时配套的限位结构可以限制弹簧的最大压缩量，避免过载工况下弹簧出现并圈失效，周向布置的定位销与卡扣结构负责约束各部件的轴向位置，保证高速运转下各组件不会出现轴向窜动。安装适配层面，这类离合器的安装边界以同轴对接为核心要求，两端轴孔的配合公差通常采用过渡配合设计，安装时需要保证主动侧与从动侧的轴系同轴度误差控制在允许范围内，避免额外的径向附加载荷作用在弹簧与连接结构上，整体径向尺寸紧凑，不需要占用过大的安装空间，轴向尺寸也控制在较小范围内，适合安装空间局促的传动场景。结构细节上，

　　离合器的外壳采用半封闭的盘式结构，既可以对内部的弹簧、连接销等运动部件形成防护，避免外界粉尘、碎屑进入弹簧配合间隙造成卡滞，也能在运转过程中降低弹簧往复运动产生的风阻与噪声，外露的紧固件采用标准内六角圆柱头螺钉，日常维护拆装不需要特殊定制工具，弹簧作为易损件可以直接采购对应规格的标准件更换，不需要定制非标配件，大幅降低后期运维的成本与备件储备压力。实际运转过程中，当传动系统出现瞬时过载时，弹簧的压缩量会快速增大到限位位置，此时主动盘与从动盘的刚性限位面接触，直接传递扭矩避免弹簧被过度压缩损坏，同时扭转振动的能量会在弹簧反复压缩复位的过程中逐步耗散，不会在传动链路中形成振动叠加，有效降低轴系因共振产生的断裂风险。
