单排十针直插排针电子接插件结构

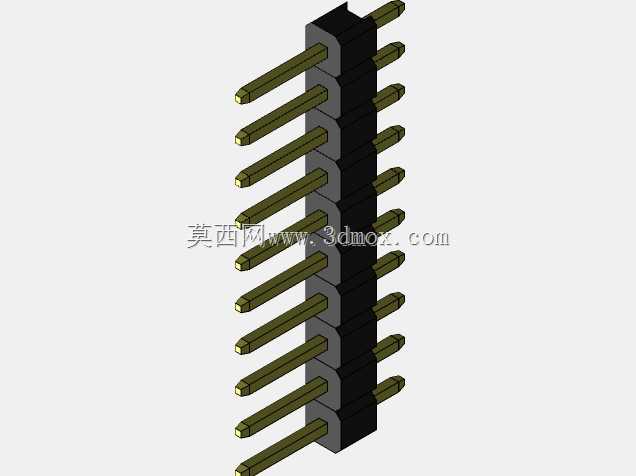

在电子电路组装、PCB板卡对接、工控模块互连的场景里，这类直插排针是应用极广的板间连接部件，日常做设备电路调试、工控板卡扩展、消费电子主板装配时，经常会用到这类多针直插结构来实现信号与小电流的稳定传输。从结构设计来看，这款十针单排直插排针采用黑色绝缘塑座固定十根黄铜插针，插针做了等间距排布，每根插针两端伸出塑座的长度保持一致，一端用于焊接在PCB板的对应焊盘孔内，另一端用于对接母座或者直接插入对应接线端子，塑座的作用是固定每根插针的相对位置，避免插针歪斜导致焊接错位或者接触不良，同时隔绝相邻插针之间的信号干扰，防止引脚短路。设计这类排针的时候，首先要确定插针的中心间距，常规直插排针的间距多采用2.54mm标准间距，适配市面上绝大多数通用母座与PCB标准焊盘孔位，插针的直径要匹配标准焊盘的开孔尺寸，过粗会导致插装困难，过细则容易出现焊接后松动、接触电阻过大的问题。塑座的外形尺寸要控制在合理范围，宽度方向不能超出相邻元件的安装边界，避免和板上其他电容、电阻元件产生干涉，高度方向要兼顾插针伸出长度，保证焊接后插针穿过PCB板的长度符合波峰焊或者手工焊的工艺要求，伸出过长容易在焊接时连锡，伸出过短则会导致焊锡浸润不足，焊接强度不够。实际应用中，这类排针多用于单片机开发板的扩展接口、传感器模块的信号输出接口、工控IO板的外接端子，安装时需要先将排针插针对准PCB上的对应通孔，确认塑座与板面贴合平整后再进行焊接，部分需要频繁插拔的场景会搭配对应的排针母座使用，通过公母对插实现板卡之间的可拆卸连接，省去反复焊接的麻烦，也方便后期设备的维护与模块更换。插针表面一般会做镀锡或者镀金处理，提升导电性能与抗氧化能力，避免长期使用后接触表面氧化导致接触不良，塑座多采用耐高温的工程塑料制作，能够耐受波峰焊时的高温环境，不会在焊接过程中出现软化变形的问题。做三维建模的时候，需要重点保证每根插针的同轴度与间距精度，插针与塑座的配合部分要做合理的过盈设计，确保插针压入塑座后不会出现松动脱落的情况，同时要还原插针端部的倒角结构，方便插装时顺利对准焊盘孔或者母座插孔，降低装配时的对位难度。
