12英寸双子座150W低音扬声器结构设计

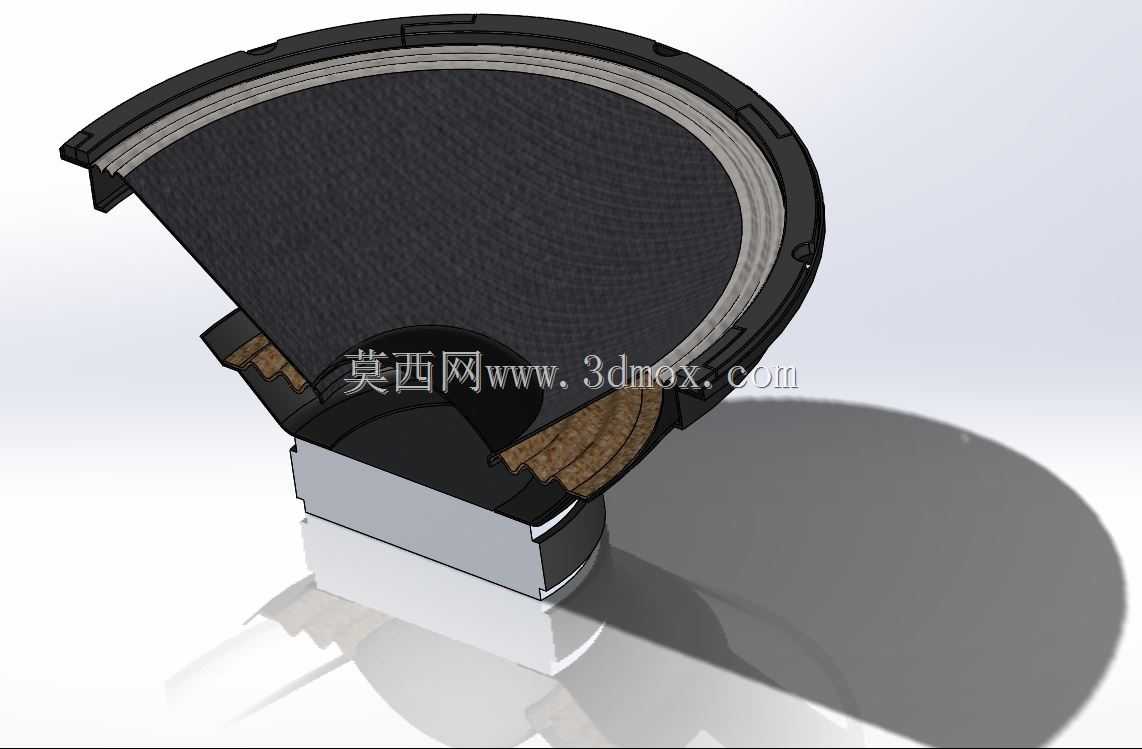

在专业扩声、家用HiFi音响、车载影音改装、舞台返听系统等场景中，低音单元的性能直接决定整套音频系统的低频下潜深度与动态表现，本次呈现的12英寸150W规格低音扬声器，是针对双子座扬声器套件做的配套结构设计，从工程落地角度兼顾了声学性能、安装适配性与长期使用可靠性。从结构设计思路来看，该单元采用扇形外露剖面的呈现方式，可清晰看到振膜、折环、定心支片、磁路组件、安装基座的分层配合关系：振膜采用带阻尼涂层的复合材质，表面做了细密的纹理处理，可在大振幅运动下分割振动，降低低频失真；折环采用半圆弧截面的橡胶材质，既保证足够的顺性让振膜实现长冲程运动，又能提供合适的回复力，避免大动态下出现打底问题。磁路部分采用外露式的T铁与华司结构，磁钢周边做了定位卡槽设计，可保证磁隙的均匀度，让音圈在磁隙中始终保持居中运动，减少擦圈风险，150W的额定功率设计对应磁路的散热结构做了优化，基座部分预留了散热间隙，可在长时间大功率工作下导出音圈产生的热量，降低功率压缩效应。安装边界方面，该单元为标准12英寸圆形安装规格，盆架外侧预留了均匀分布的安装孔位，可适配常规12英寸扬声器的开孔尺寸，安装基座的高度与接线端子的位置做了统一适配，既可以装入密闭式音箱箱体，也能适配倒相式、带通式等不同箱体结构，在做箱体设计时，可直接调用该模型匹配内部容积、倒相管长度等参数，无需反复测量实物尺寸。在实际使用场景中，该单元可作为家用落地箱的低音单元，也可多只组合用于专业线阵列音箱的低频段扩声，或是车载低音炮的核心发声单元，结构设计上充分考虑了不同安装场景的兼容性，盆架的刚性做了加强处理，避免大音量下盆架产生谐振影响音质，接线端子采用嵌入式设计，可避免安装时与箱体内部结构产生干涉，同时方便焊接或者插接线材。从建模细节来看，各部件的配合公差都做了预留，比如振膜与折环的粘接位、磁路组件的装配位、盆架与安装基座的连接位，都按照实际生产的装配公差做了偏移处理，在做结构验证或者3D打印手板时，可直接用于装配测试，无需额外调整配合间隙。
