DIY灵敏手钻进给杆结构设计

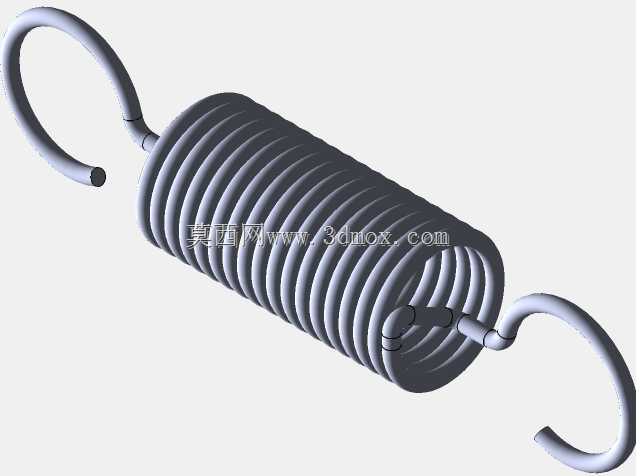

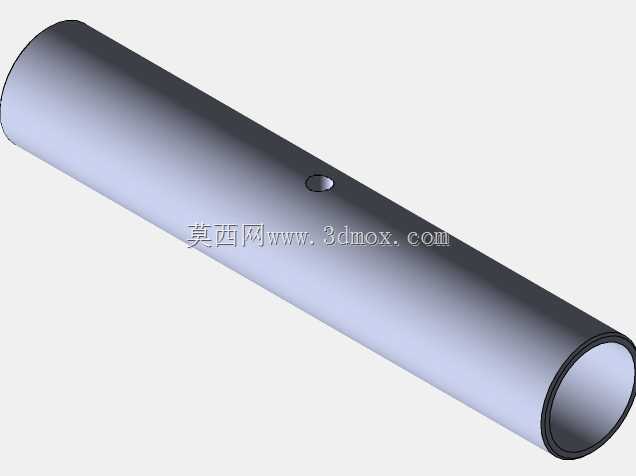

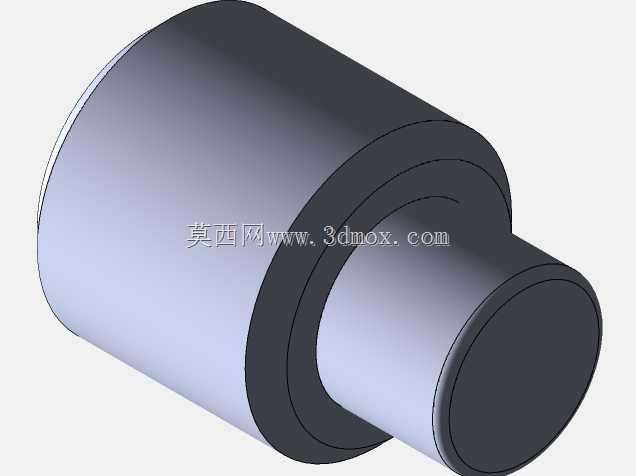

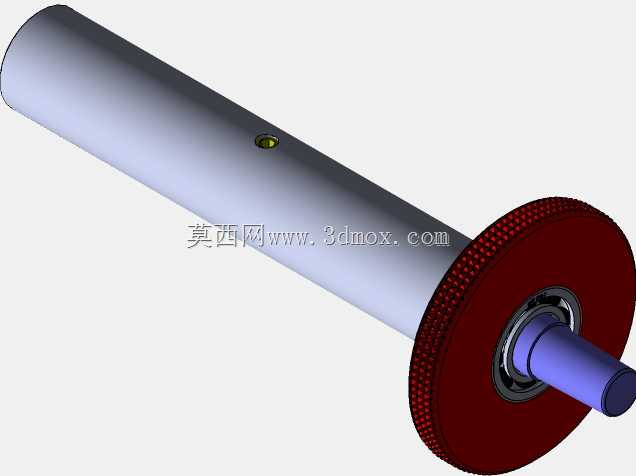

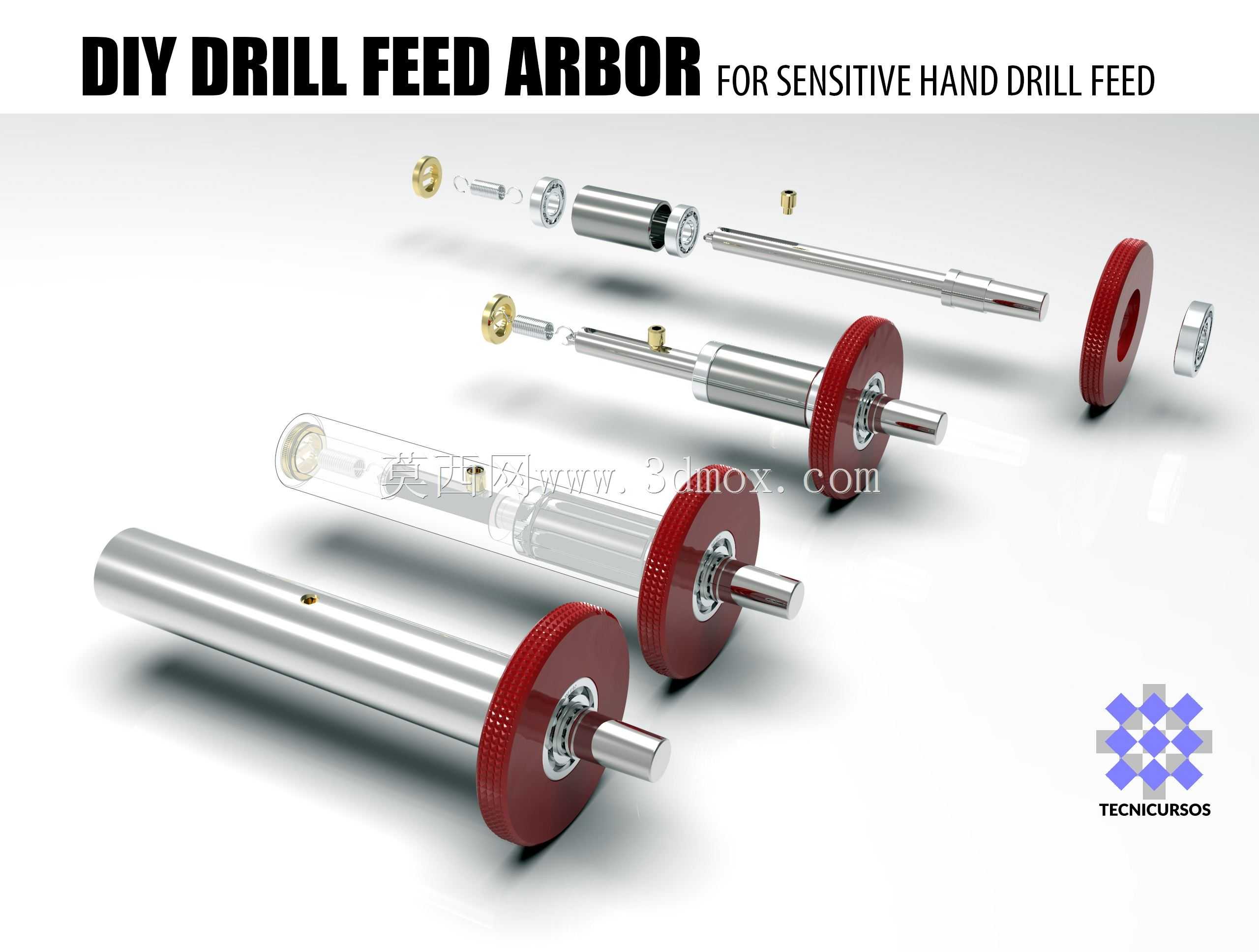

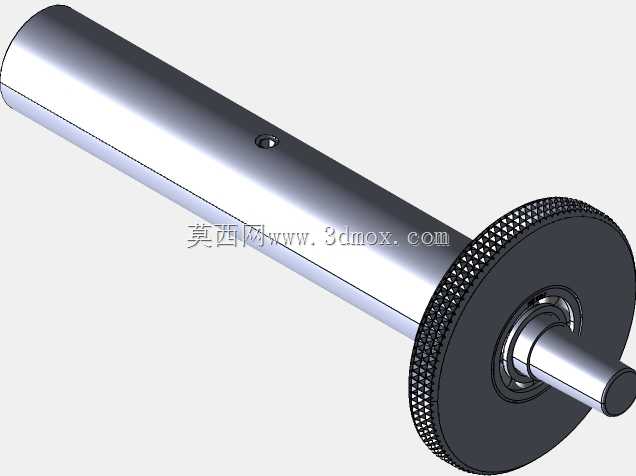

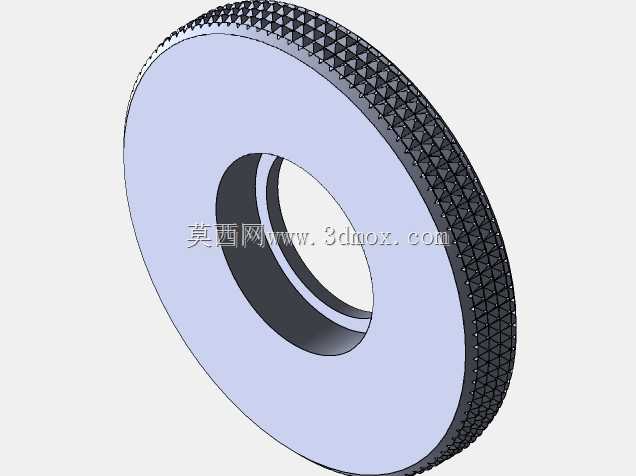

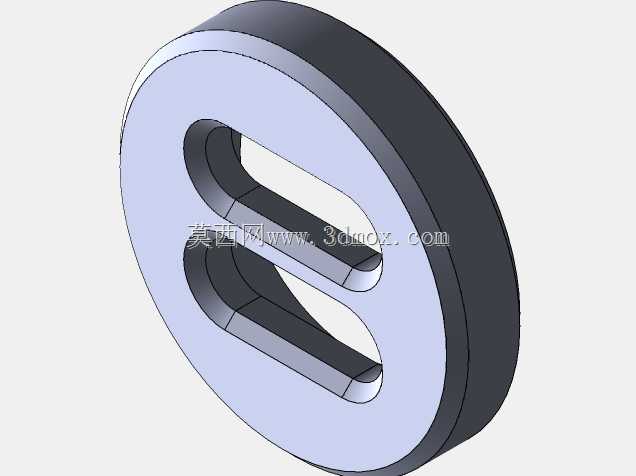

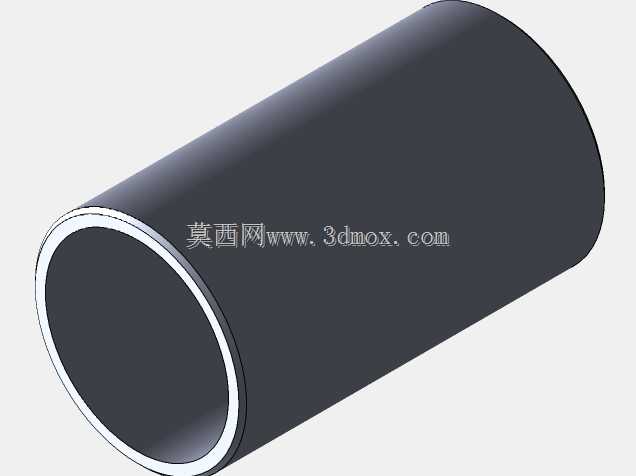

这款进给杆主要适配小型台式手钻、手工DIY台钻的进给作业场景，多用于模型制作、精密小件钻孔、五金维修等需要精细控制进刀量的作业环节，解决普通手钻进给量难控制、钻孔易偏斜、薄壁件易钻穿的实际问题。整套结构采用同轴式布局设计，核心杆体采用阶梯轴结构，从尾端到夹持端依次设置手轮安装位、轴套配合段、钻夹头连接段，各段同轴度公差控制在0.02mm以内，保证进给过程无径向窜动。手轮采用滚花防滑设计，边缘做圆弧倒角处理，手动旋转时的阻尼感均匀，单圈进给量控制在0.5mm，可实现微米级的进刀微调，满足0.1mm级精度的小孔加工需求。设计过程中没有照搬市售成品钻床进给结构，而是结合手工DIY场景的安装条件做了适配优化：杆体总长度控制在180mm，最大安装直径段为20mm，可直接适配多数DIY台钻的立柱安装座，不需要额外改造安装位；轴套采用自润滑铜套配合，无需频繁加注润滑油即可保证长期滑动顺畅，避免进给卡顿导致的钻孔崩边问题。结构拆解后分为杆体、三个不同直径的调节手轮、锁紧顶丝、钻夹头连接头、端部限位挡圈几个部分，各零件之间采用间隙配合，装配公差控制在H7/g6级别，既保证滑动顺畅，又不会出现旷量。实际使用时，通过旋转不同位置的手轮可实现粗进给与精进给的切换：靠近尾端的大手轮用于快速进退刀，靠近钻夹头的小手轮用于精细进给调节，顶丝可在任意进给位置锁止杆体，固定钻孔深度，适合批量加工等深度的小孔作业。整套结构没有复杂的异形零件，所有回转体零件都可通过普通车床加工完成，非回转零件仅需简单铣削即可制作，加工门槛低，适合机械加工爱好者自行制作装配，装配完成后可直接替换原有手钻的刚性进给结构，提升钻孔作业的精度与操作手感。在安装边界上，该进给杆的安装座适配孔直径范围为18-22mm，可通过加装轴套适配不同尺寸的安装位，钻夹头连接端采用标准JT0锥度，可直接夹持0.3-4mm直径的钻头，覆盖日常DIY作业的绝大多数钻孔需求。
