花园铁路曲线辐式货运车轮结构设计

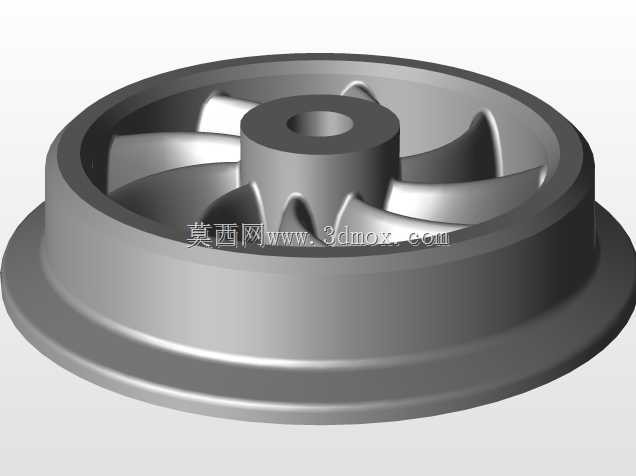

做小比例花园铁路运维和配套装备开发的同行，大概率都碰到过原配车轮辐条刚性不足、小半径曲线通过时轮缘偏磨严重的问题，尤其是24mm轨距的货运车厢，长期在户外花园的铺装轨道上跑，载上仿真配重之后，传统直辐条车轮很容易出现辐条根部应力集中，过弯时轮对横移量超标，跑不了多久就会出现轮缘磨耗不均、辐条隐裂的情况，甚至会出现轮对卡轨脱线的问题。这款曲线辐车轮的设计，就是专门针对花园铁路小半径曲线多、户外运行工况杂的特点做的优化，没有沿用常规直辐条的对称布局，而是把轮辐做成了连续的曲线流线形态，每根辐条的曲率都顺着车轮转动时的应力传递方向做了拟合，从轮毂安装位平滑过渡到轮辋内侧，没有生硬的直角转折，能把轮轨接触时的径向、横向载荷顺着辐条曲线均匀分散到整个轮辋，不会在辐条根部形成应力集中点，就算长期在小半径曲线上运行，轮辋的形变也能控制在极小范围内，不会因为局部应力过大出现结构失效。从安装边界来看，这款车轮的轮径适配24mm轨距的花园铁路货运车厢轮对安装位，轮毂中心的安装孔尺寸匹配常规小比例轮轴的配合公差，装配时不需要额外对轴端做二次加工，轮缘的高度和厚度也严格对应花园铁路常用钢轨的轨头廓形，过岔道、走小半径曲线时不会出现轮缘爬上轨头的情况，轮辋的踏面做了适配小比例轨道的锥度设计，直线运行时能自动对中，减少蛇形摆动带来的轮轨磨耗。设计时特意做了全参数化的结构逻辑，不管是需要调整轮辐的数量、改变辐条的曲率半径，还是根据不同载重需求调整轮辋宽度、轮毂厚度，都可以直接通过参数驱动修改，不需要重新从头绘制草图，能快速适配不同载重等级的花园铁路货运车厢，甚至同参数逻辑调整后还能用到同比例的轨道工程小车上。实际跑线测试的时候能明显感觉到，曲线辐的结构比传统直辐条的车轮运行更平顺，过弯时轮对的横向冲击小很多，就算车厢载到额定配重，连续跑一下午，轮辐也不会出现传统直辐条那种高频振颤的情况，轮缘和轨头的接触痕迹也更均匀，不会出现局部偏磨的亮带，不管是做花园铁路的货运车厢配套，还是做小比例轨道装备的结构验证，这款车轮的结构设计都能满足实际使用的刚性和运行平顺性要求，不用再额外做加强结构就能适配常规的户外花园铁路运行场景。
