自动压盖机用封口卡盘滑槽结构设计

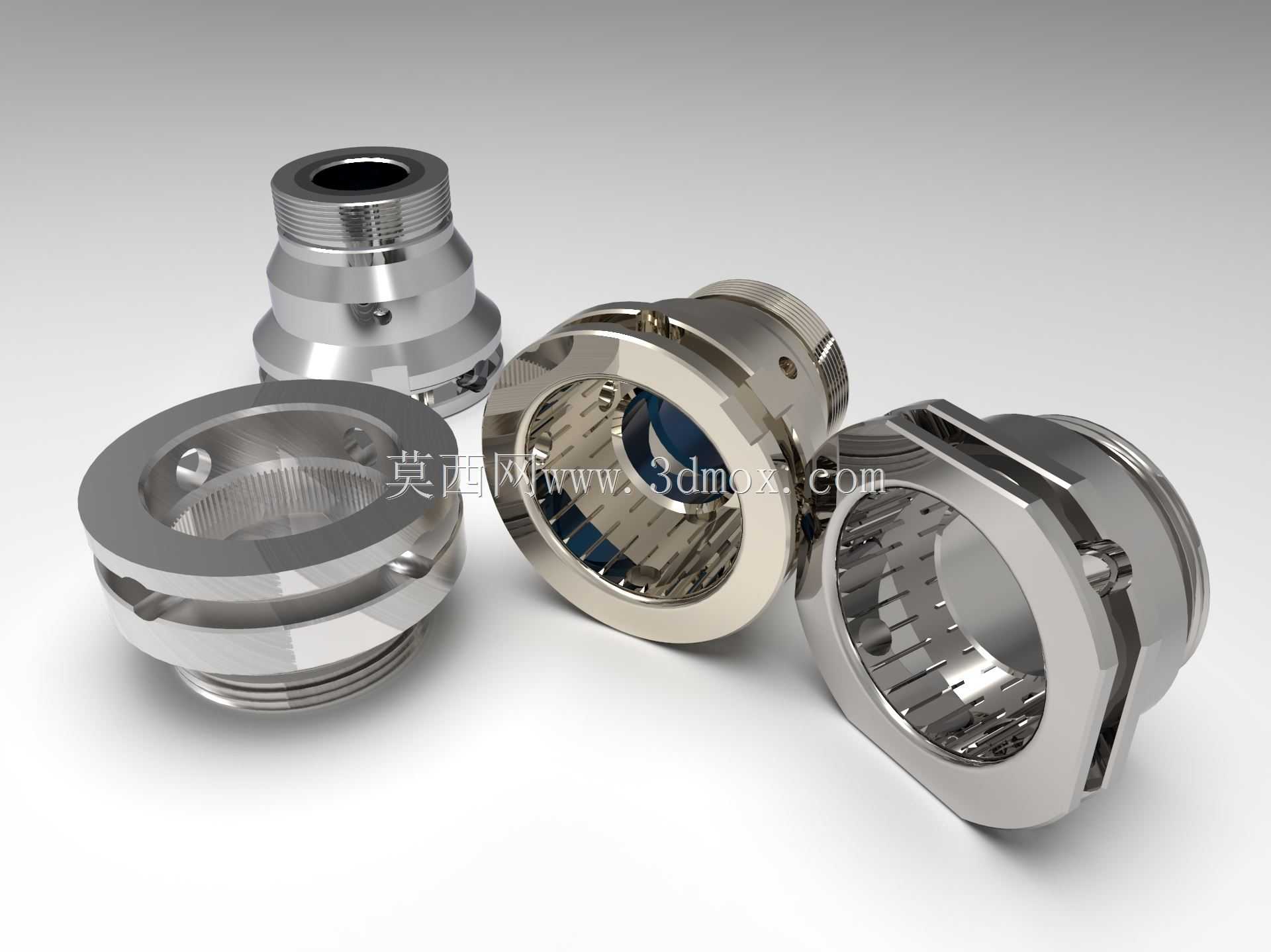

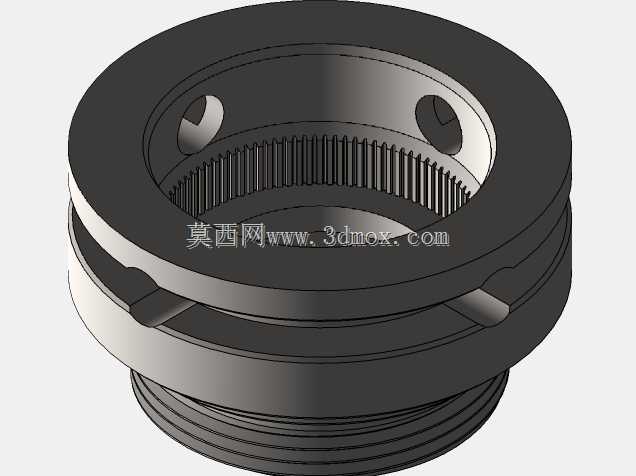

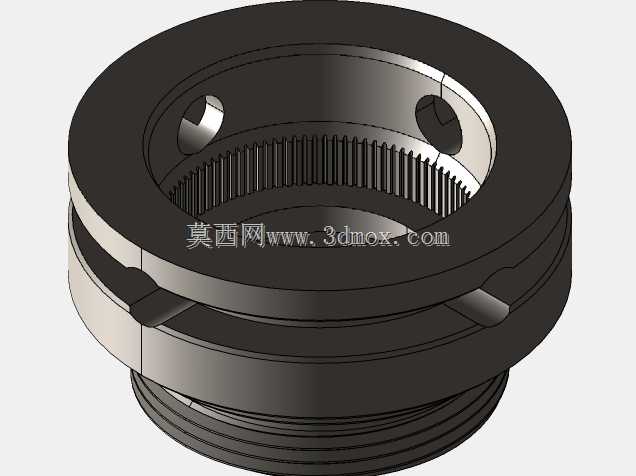

　　这套滑槽配套卡盘结构，主要应用在瓶装、罐装类产品的自动化封口压盖工位，是塑料封口机、自动压盖机执行端的核心夹持定位构件，在食品、日化、医药行业的瓶装生产线中应用十分广泛，承担着容器定位、封盖夹持、旋压导向的关键作用，直接决定压盖工序的成品合格率与设备运行稳定性。从实际产线运行逻辑来看，这类卡盘滑槽需要适配不同规格的螺纹盖、压合盖封口作业，设计阶段首先要考虑的是夹持接触面的防滑与防刮需求，卡盘内圈的齿槽结构并非等距排布，而是根据瓶盖旋合过程的受力轨迹做了变角度齿形设计，在旋压起始阶段齿槽与瓶盖侧面的接触面积更大，避免启动扭矩过大导致瓶盖打滑刮花，旋合到位前齿槽逐步收束，保证封口扭矩的稳定传递，不会出现过拧或者密封不足的问题。

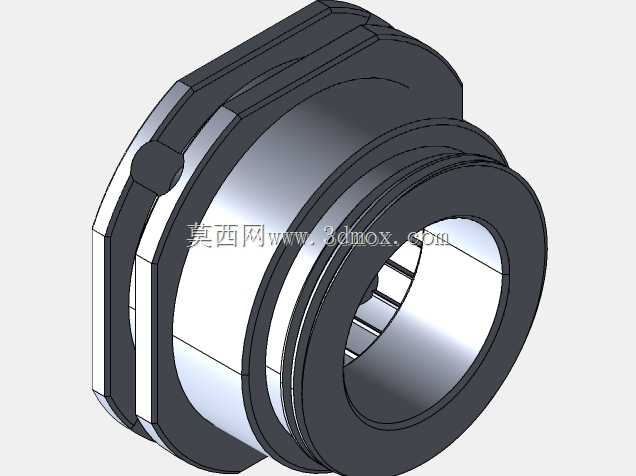

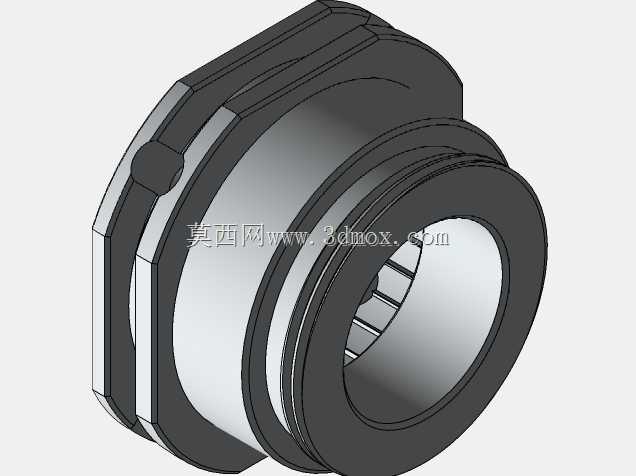

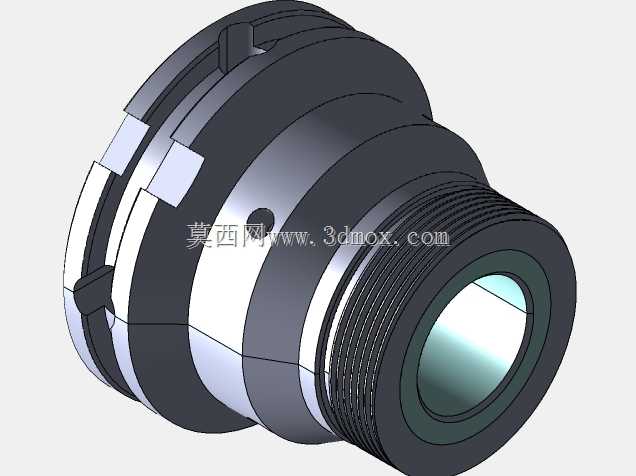

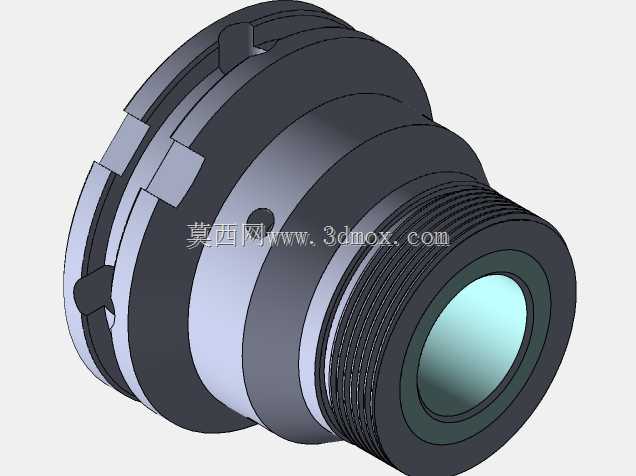

　　滑槽作为卡盘的配套导向构件，安装在压盖机的旋转工位基座上，其安装基准面的平面度公差控制在0.02mm以内，滑槽的导向槽宽度与卡盘底部的定位凸缘采用H7/g6的间隙配合，既保证卡盘在工位切换时滑动顺畅无卡滞，又能将径向跳动量控制在0.05mm以内，避免压盖时出现偏心导致的瓶盖歪斜、密封失效问题。从结构设计细节来看，卡盘主体采用不锈钢材质的结构构型，外圈的法兰边设置了三个对称分布的锁紧定位槽，不需要额外的紧固件就能快速完成卡盘在工位上的拆装更换，适配产线快速换型的需求，不同规格的卡盘可以共用同一套滑槽基座，换型时仅需更换对应尺寸的卡盘即可，大幅缩短产线换产的调试时间。卡盘内部的通径尺寸根据常用的30-80mm口径容器做了系列化预留，

　　本次设计的这款卡盘通径为52mm，适配市面上主流的500ml塑料瓶、金属罐的封口作业，滑槽的总行程设计为120mm，满足压盖过程中卡盘升降、旋压的全行程移动需求，滑槽两端设置了硬限位结构，避免设备运行超程导致的构件碰撞损坏。在实际建模过程中，卡盘的齿槽部分做了等距阵列后的局部修形，每个齿的导向面都做了15度的导入倒角，瓶盖进入卡盘时可以自动导正，不需要额外的视觉定位或者对中机构就能保证瓶盖与瓶口的同轴度，滑槽的滑动接触面做了储油槽设计，长期运行时可以留存润滑脂，降低滑动面的磨损，延长构件的维护周期。这类结构在设计时还要考虑动平衡性能，卡盘整体做了对称式结构设计，高速旋转时的不平衡量控制在G2.5等级以内，适配压盖机最高120转/分钟的工位旋转速度，不会因为离心力导致的振动影响封口精度。
