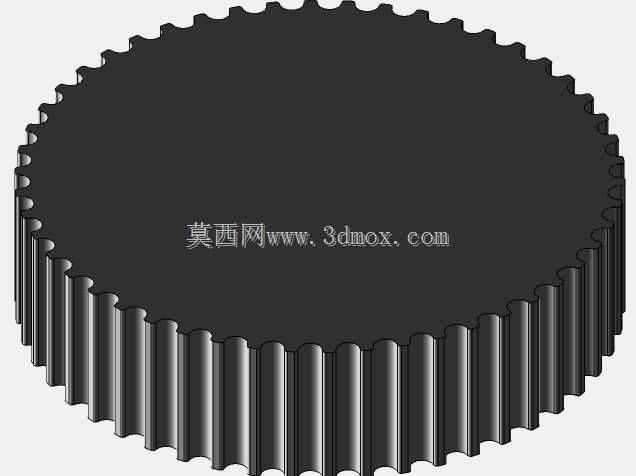

五十齿HTD5M圆弧齿同步带轮结构

项目分类:3D模型 发布时间:2021-09-22 ID:284007
  • 五十齿HTD5M圆弧齿同步带轮结构
  • 五十齿HTD5M圆弧齿同步带轮结构
  • 五十齿HTD5M圆弧齿同步带轮结构

这款50齿HTD 5M同步带轮,是机械传动系统中常见的挠性传动核心部件,区别于传统平带轮的摩擦传动,也不同于齿轮的刚性啮合,它通过带齿与轮齿的精准咬合实现无滑差的同步动力传递,在需要精确传动比的场景中应用广泛。从实际设备适配来看,这类带轮常出现在小型自动化输送线、3D打印设备的轴传动结构、包装机械的送料机构、电子设备的精密进给单元中,相比V带轮,它不需要很大的张紧力就能保证传动同步性,对支撑轴的径向载荷更小,能有效延长轴承的使用寿命。

从结构设计逻辑来看,HTD 5M齿形属于圆弧齿同步带轮范畴,齿顶采用圆弧过渡,相比梯形齿同步轮,齿根应力集中更小,啮合过程中带齿的受力更均匀,能承受更高的瞬时冲击载荷,50齿的齿数配置适配5M节距的同步带,节距为5mm,对应的节圆直径可通过齿数与节距的换算关系确定,设计时需要保证轮齿的齿形公差、节距累积误差控制在合理范围内,避免啮合过程中出现爬齿、跳齿的问题。轮体的外缘均匀分布啮合齿,齿面的粗糙度需要满足传动要求,过于粗糙会加剧同步带的磨损,过于光滑则可能在高速传动时出现啮合打滑的异常。

在安装边界方面,这类带轮通常设计有中心安装孔,可根据实际轴径配置键槽、顶丝孔或者胀紧连接结构,保证带轮与传动轴的周向固定,避免传动过程中出现相对转动。轮体的轴向宽度需要适配对应宽度的5M同步带,通常要预留一定的轴向窜动余量,防止安装对中误差导致带体偏磨。部分应用场景下会在轮体两侧设计挡边,防止同步带在运转过程中从轮体上滑脱,挡边的高度需要略高于带齿的啮合高度,同时不能与带体的背面产生干涉。

从实际选型角度,这类50齿的5M同步轮通常用于传动比适中的传动链路中,当主动轮与从动轮齿数比确定后,可实现固定转速比的动力传递,传动效率可达98%以上,在中低速、中小扭矩的传动场景中优势明显。设计建模时需要重点关注齿形的轮廓精度,每个齿的齿厚、齿高、齿根圆弧都需要符合HTD带轮的标准参数,轮体的整体同轴度、端面跳动公差也需要控制在合理区间,避免高速运转时出现动平衡超差引发的振动问题。轮体的减重结构可根据实际载荷需求设计,在保证轮体结构强度的前提下,可在辐板位置开设减重孔,降低带轮自身的转动惯量,提升传动响应速度,尤其在频繁正反转的传动场景中,更低的转动惯量能有效降低驱动电机的负载波动。
