矩形水池配套旋转浮渣撇除装置结构

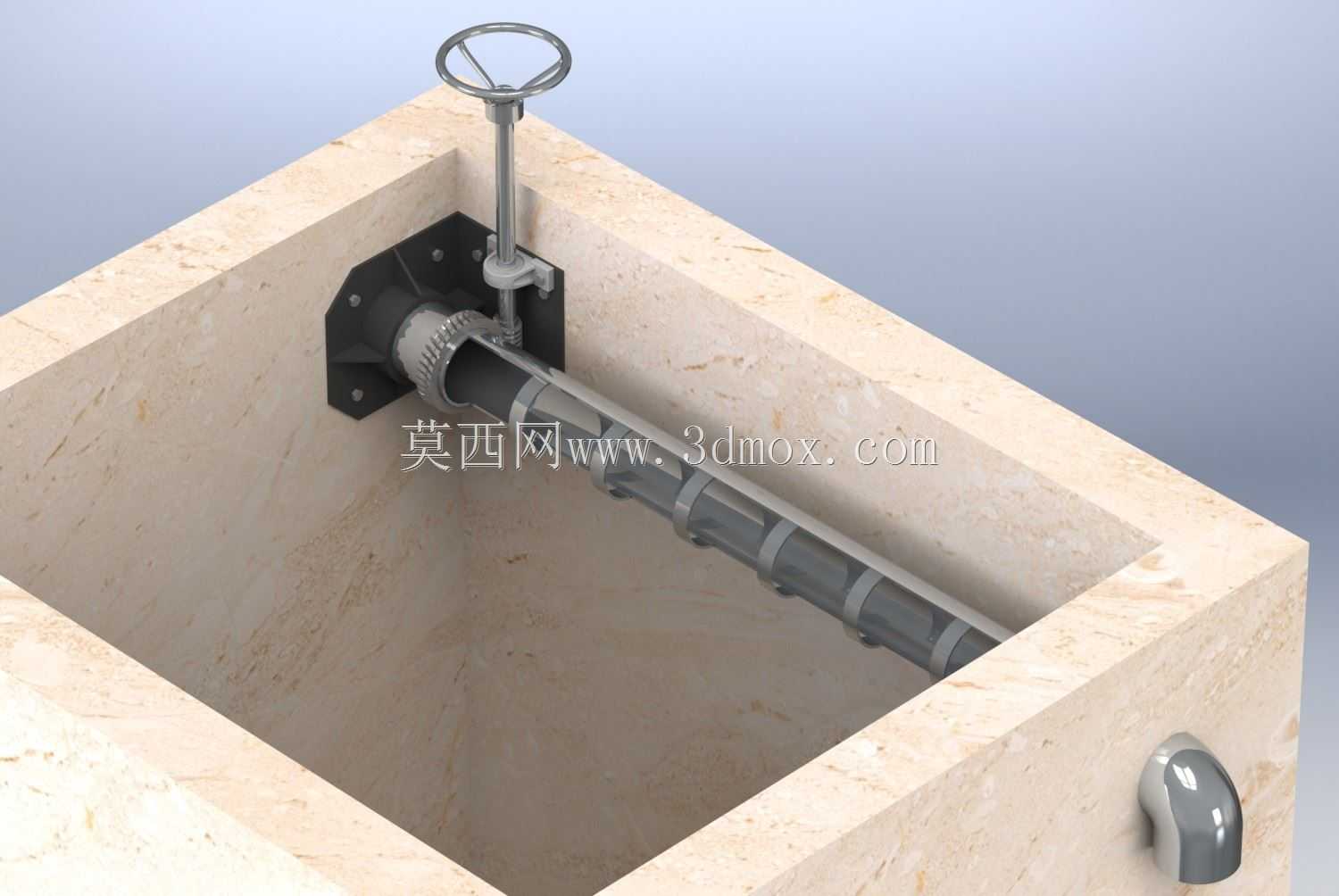

在市政污水处理、工业循环水处理以及冶金、食品加工等行业的矩形水池工艺段，表层浮渣的有效撇除一直是影响出水水质、维持后续工序稳定运行的关键环节，这款旋转浮渣撇除装置正是针对矩形池体的结构特性开发的专用处理部件。从实际应用场景来看，这类装置多安装在平流式沉淀池、隔油池、调节池的出水端附近，适配混凝土浇筑的矩形池壁结构，安装时需要提前在池壁预留对应口径的穿墙安装位，装置的主体管道横穿池壁，外侧通过带密封结构的法兰组件与池壁固定，避免池内水体从安装缝隙渗漏。

装置的操作端设置在池顶平台位置，采用手轮驱动的蜗轮蜗杆传动结构，手轮的安装高度匹配常规池顶操作面的人体工程学尺寸，操作人员站在池边即可完成旋转操作，无需额外搭设操作平台。传动组件与穿墙转轴之间设置了密封轴承座，既可以降低转动过程中的摩擦阻力，也能阻挡池内水汽、腐蚀性介质侵蚀传动部件，延长设备的无故障运行周期。伸入池内的核心工作部件为带轴向集渣槽的旋转管道，管道的长度根据矩形池的宽度做适配设计，两端通过支撑座固定在池壁内侧，保证转动过程中不会出现挠曲变形，集渣槽的开口角度经过反复校核，静置状态下槽口朝上略高于设计水位，当需要撇除浮渣时，转动手轮带动管道缓慢旋转，槽口逐步没入水面以下，此时表层的浮渣、浮油以及细碎漂浮杂物会顺着水流进入集渣槽内部，再通过管道内部的流道从池壁外侧的排渣口排出，整个撇渣过程无需额外动力接入，仅靠手动操作即可完成，也可根据项目需求加装电动执行机构实现远程自动控制。

从设计思路上看，这款装置摒弃了传统链板式刮渣机结构复杂、水下部件多易故障的缺陷，整体结构简洁，水下活动部件仅为旋转管道本身，故障率极低，维护时仅需要定期检查密封件的磨损情况即可。安装边界方面，需要注意池壁预留孔的中心高度要匹配水池的正常运行水位，保证集渣槽旋转时的淹没深度控制在10到20毫米区间，过深会吸入大量洁净水体增加后续处理负荷，过浅则无法有效收集表层浮渣；管道的安装水平度误差需要控制在千分之二以内，避免集渣槽两端水位差导致撇渣效果不均；池顶手轮的位置需要预留不小于600毫米的操作空间，方便操作人员转动手轮以及开展日常巡检工作。在实际选型过程中，还需要根据池体的宽度、日常浮渣产生量调整管道的直径以及集渣槽的开口宽度，保证浮渣能够顺利进入管道内部，不会在槽口位置发生堵塞，针对腐蚀性较强的废水工况，还可以将接触水体的部件更换为不锈钢或者防腐涂层材质，提升设备的适用范围。
