立式三爪抓物礼品游艺设备结构设计

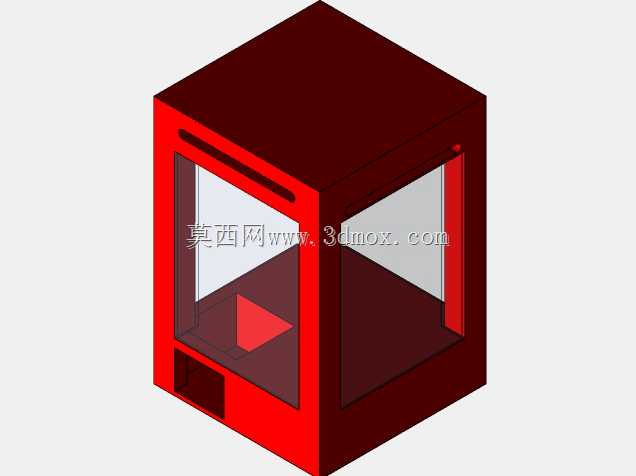

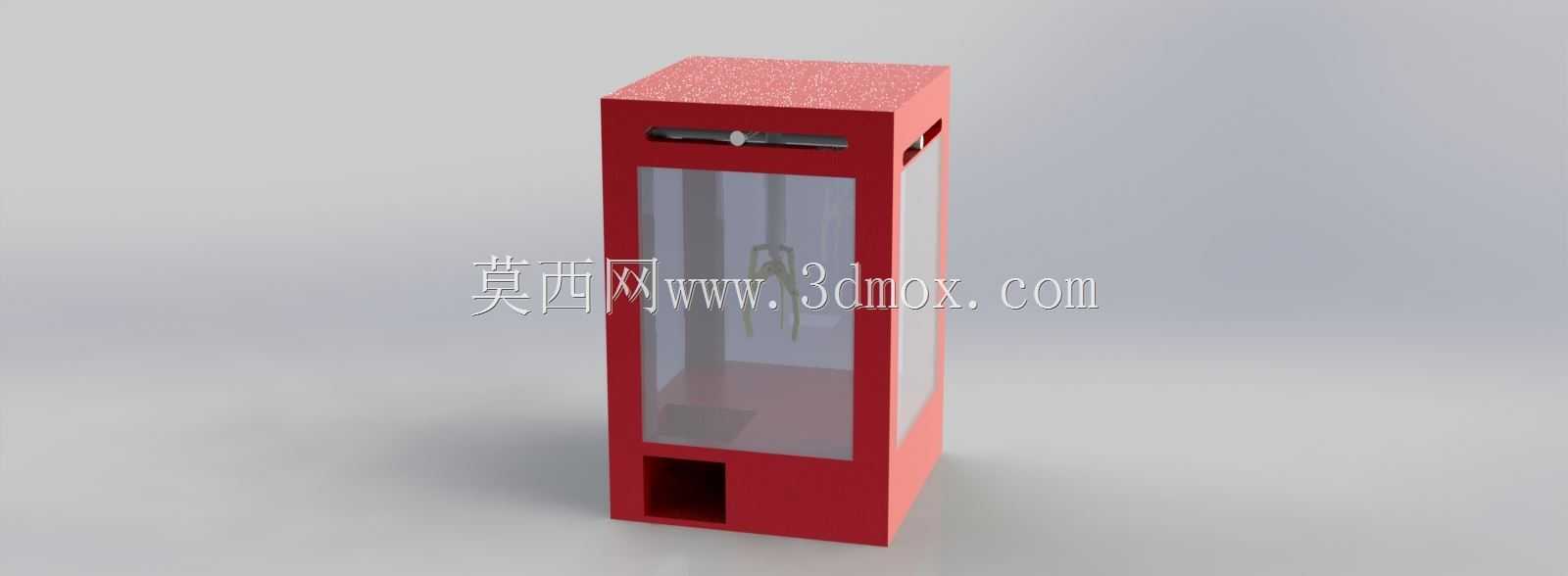

这款立式抓物设备的结构设计，核心围绕商用游艺场景的落地需求展开，日常主要布设在线下商圈、游乐场馆、社区商超的公共休闲区域，为休闲消费人群提供互动式娱乐体验，设备运行时通过操控机构驱动内部抓爪完成升降、平移、抓取动作，实现封闭腔体内礼品的拾取与送出。从结构设计逻辑来看，整体采用立式长方体柜体布局，主体框架采用矩形型材拼接成型，外部覆盖装饰封板，正面设置大面积透明视窗，既可以完整展示腔体内部摆放的各类礼品，吸引过往人群注意力，也能形成封闭防护结构，避免运行过程中肢体伸入造成安全隐患，同时透明视窗采用内嵌式安装结构，与柜体框架的连接缝隙控制在安全范围内，防止异物卡入设备运行路径。设备上部设置独立的操控安装腔，用于布置驱动组件、传动结构与控制模块，下部设置取物口，抓爪拾取的礼品掉落至腔体底部后，可通过取物口被使用者取出，取物口设置单向挡片结构，仅允许从内部向外部送出物品，避免反向伸手触碰内部运行机构。核心执行部件采用三指抓爪结构，相比两爪结构对不规则外形物品的包裹性更好，抓取过程中受力更均匀，能适配毛绒玩具、硬质摆件、盒装礼品等多种不同形态的物品，抓爪的开合角度、升降行程都经过匹配设计，可覆盖腔体内部绝大多数礼品摆放区域，减少抓取死角。传动部分采用滑轨配合牵引带的结构实现抓爪的水平与垂直方向移动，移动过程中设置限位缓冲结构，避免运行到行程端点时产生刚性碰撞，延长部件使用寿命。柜体的外形尺寸充分考虑商用场地的布设需求，占地面积控制在小范围区间，高度适配普通成年人的站立操控视线，不需要额外垫高或挖地安装，底部可加装调平脚座，适配不同平整度的地面，安装时仅需预留对应平面空间、接通常规供电即可投入使用，柜体侧面预留检修门，方便后期维护时拆装内部组件、更换易损零件。设备的取物口高度设置符合人体工学，使用者不需要过度弯腰即可取出掉落的礼品，操控区域的位置也适配站立操作的手臂自然伸展范围，长时间操作也不会产生明显的肢体疲劳。
