三角带传动带轮齿轮组合传动结构

项目分类:3D模型 发布时间:2021-09-22 ID:284117
  • 三角带传动带轮齿轮组合传动结构
  • 三角带传动带轮齿轮组合传动结构
  • 三角带传动带轮齿轮组合传动结构
  • 三角带传动带轮齿轮组合传动结构

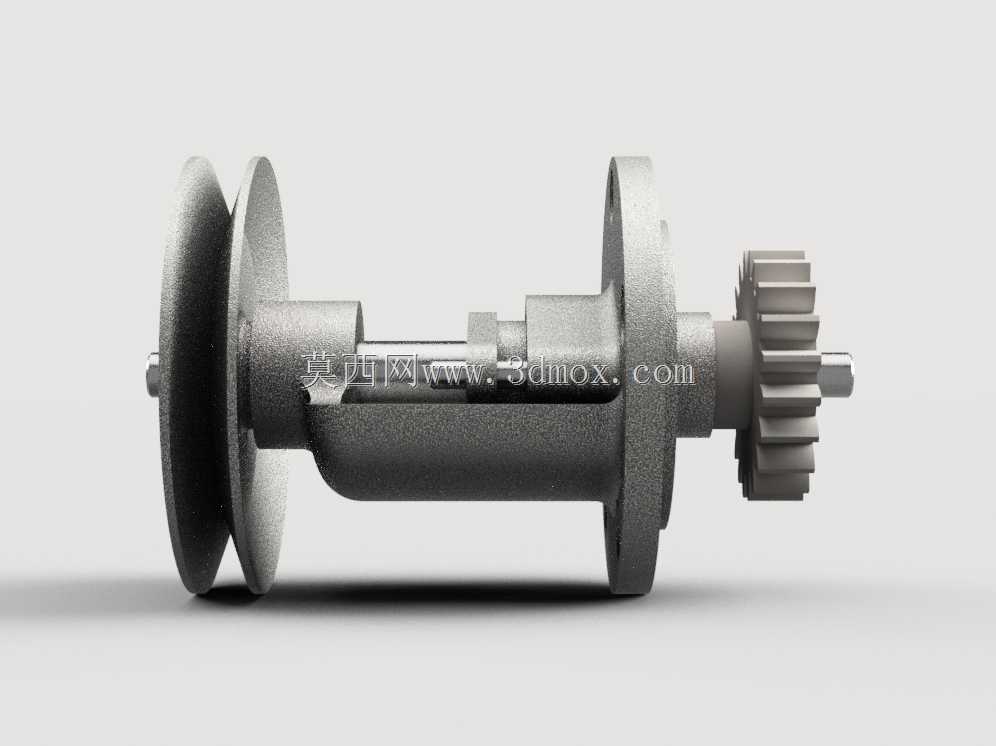

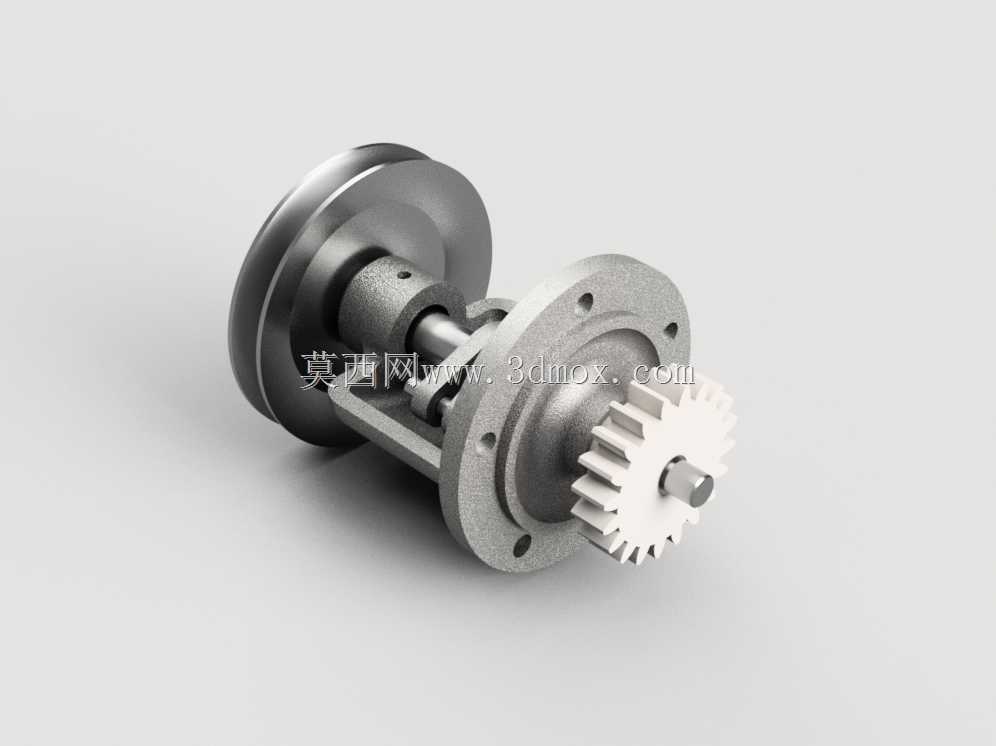

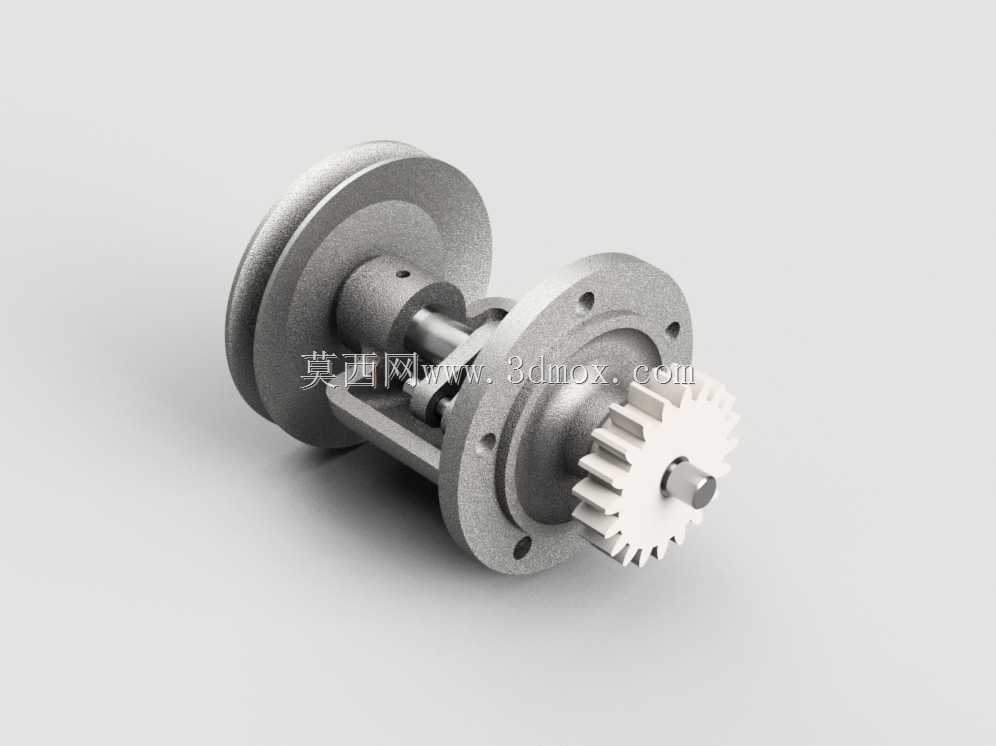

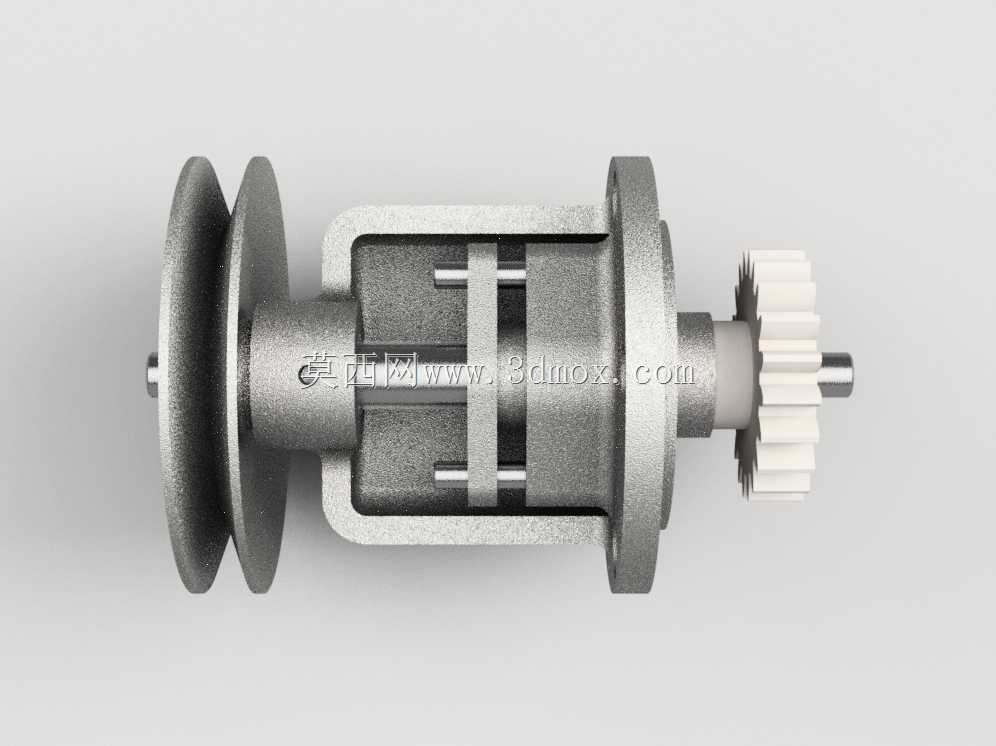

这套带轮与齿轮组合的传动结构,常见于中小功率的动力传输场景,比如小型农用机具的动力输出端、轻工生产线的辅传机构、台式加工设备的主轴传动段,能在中心距受限的布局里完成减速与动力转向输出,适配转速不超过1500rpm、传递扭矩在20N·m以内的工况。从结构设计来看,输入端采用三角带轮结构,带轮轮槽做了标准V型截面处理,槽角匹配常规B型三角带的楔角,能靠带与轮槽的侧面摩擦力传递动力,同时自带过载打滑的特性,可避免后端负载卡滞时直接烧损驱动电机,带轮与输入轴之间采用平键周向定位,轴端加装轴端挡圈做轴向限位,防止带轮运转时发生轴向窜动。中间支撑段采用法兰式安装座,安装法兰上均匀分布4个螺栓过孔,孔位中心圆直径适配常规小型设备的机架安装面,安装座内部嵌装滑动轴承衬套,支撑传动轴的中段,抵消带传动带来的径向载荷,避免轴系受弯变形。输出端集成直齿圆柱齿轮,齿轮参数匹配常规模数1.5的啮合规格,齿部做了简化的应力卸荷结构,齿根圆角过渡平滑,可降低啮合时的应力集中,齿轮与输出轴同样采用平键连接,轴伸端预留了联轴器安装位,可直接对接后续工作机构的输入轴。设计时优先考虑了安装维护的便捷性,整体轴系采用阶梯轴结构,各零件从轴端依次套装即可完成装配,不需要特殊工装,日常维护时只需拆开法兰端盖就能更换内部衬套,三角带的张紧可通过调整驱动电机的安装位置实现,不需要额外加装张紧轮,能压缩整体结构的占用空间。安装边界上,整体轴向长度控制在180mm以内,带轮最大外圆直径约90mm,输出齿轮的齿顶圆直径约60mm,法兰安装面的外圆直径约80mm,可直接嵌入小型设备的机架预留安装腔,不需要额外做安装支架改制。实际运行中,带传动段可吸收驱动端的小幅振动,降低齿轮啮合段的冲击载荷,齿轮输出段则能保证精确的传动比,避免带传动打滑带来的转速误差,两种传动形式组合后兼顾了缓冲防护与传动精度的需求,适合对成本控制较严、负载波动不大的通用传动场景。
