快卸式间歇传动机构结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:284120
  • 快卸式间歇传动机构结构设计
  • 快卸式间歇传动机构结构设计
  • 快卸式间歇传动机构结构设计
  • 快卸式间歇传动机构结构设计

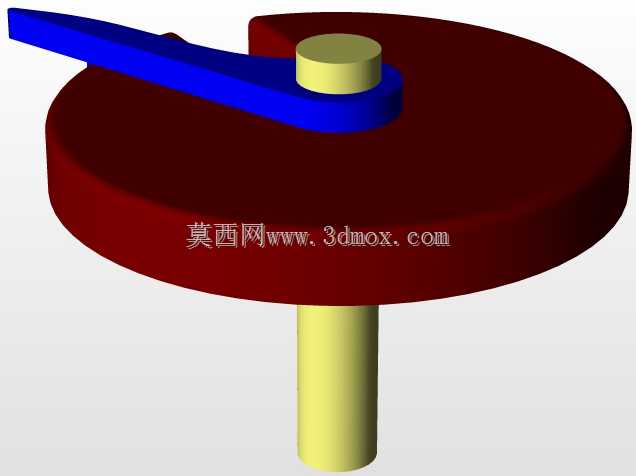

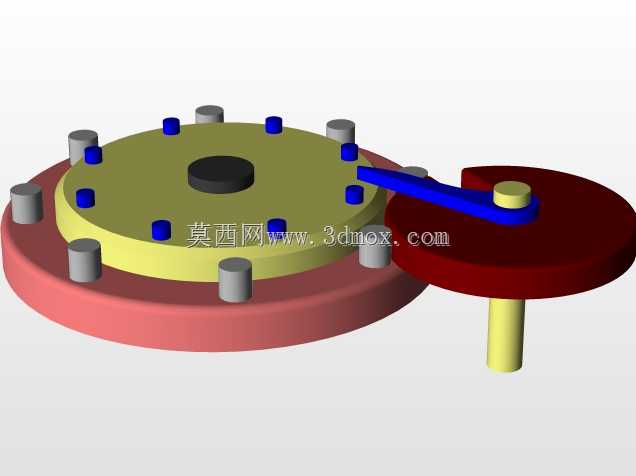

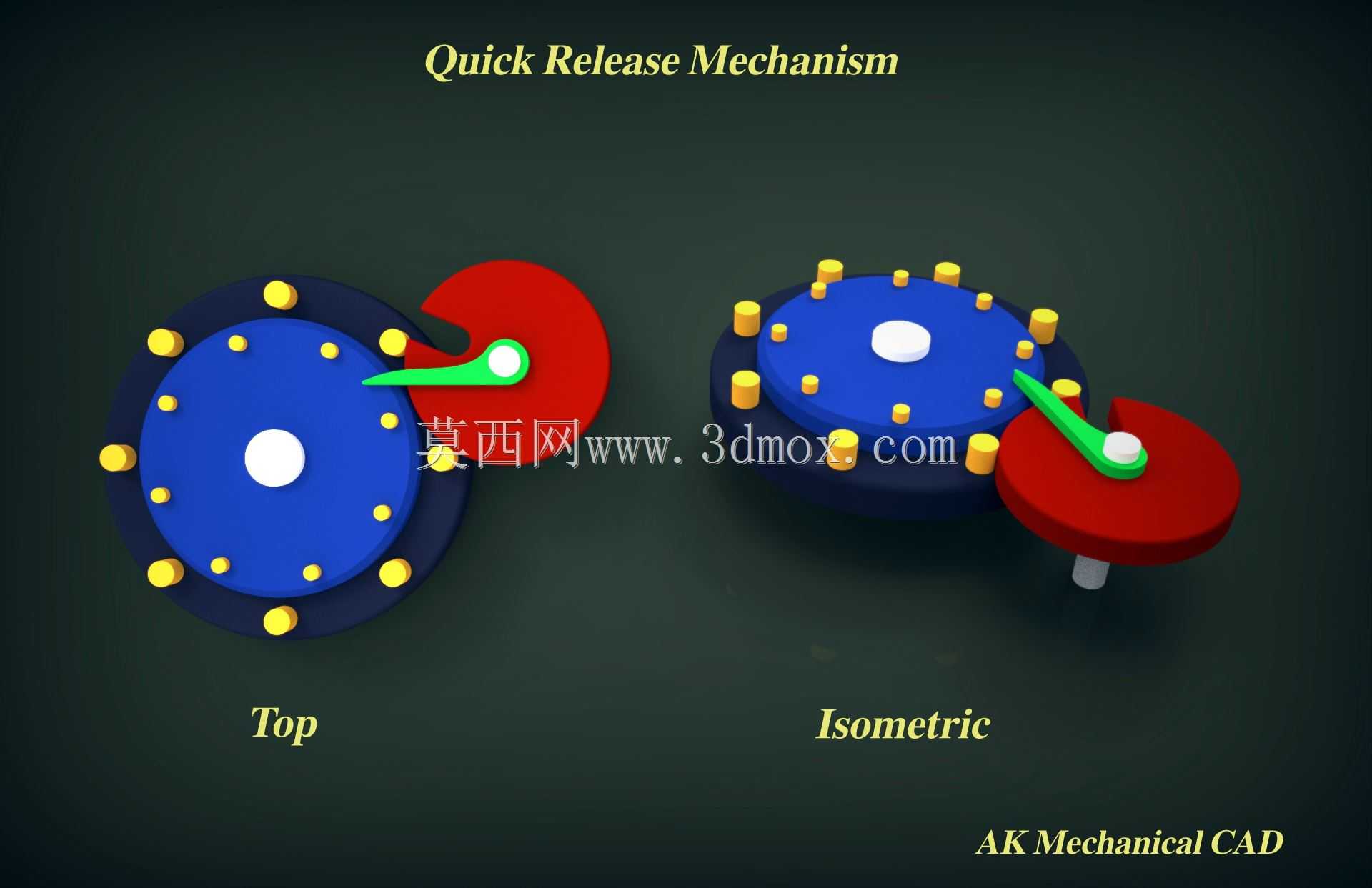

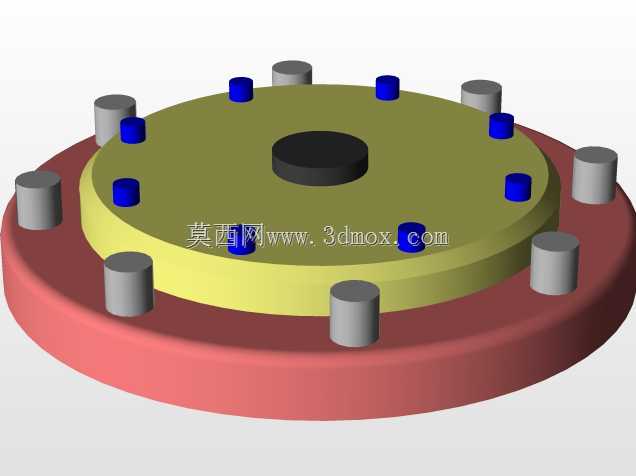

这类带快卸结构的间歇传动构件,常应用在多工位回转工作台、轻工包装线的分度送料单元、小型自动化装配设备的步进送料工位上,替代传统无快拆功能的槽轮或棘轮机构,解决常规间歇传动件维护换型时拆卸繁琐、对位耗时的痛点。从结构功能来看,该机构核心由带柱销的分度转盘、带驱动拨杆与锁止弧的主动轮组成,主动轮连续回转过程中,拨杆嵌入转盘柱销间隙时带动转盘转过固定分度角,锁止弧贴合转盘外缘时实现转盘的精准锁止,避免工位偏移,额外集成的快卸扳杆结构,无需额外拆卸紧固件,扳动绿色扳杆即可快速解除主动轮与转盘的传动啮合,快速更换不同分度孔数的转盘来适配不同工位数的生产需求,大幅缩短产线换型调试的停机时长。设计过程中首先要明确工位分度精度要求,根据单次转位的角度确定转盘上柱销的分布数量与节圆直径,柱销与拨杆的配合间隙控制在0.02-0.05mm区间,间隙过大会导致转位冲击大、定位精度超差,间隙过小则会出现卡滞、运转阻力过大的问题;锁止弧的半径需要与转盘外缘半径做配做公差,保证锁止状态下转盘无周向窜动,快卸扳杆的转轴位置需要做受力校核,保证手动扳动时的操作力在15N以内,同时扳杆复位后不会与运动的柱销发生干涉。安装边界方面,该类机构的轴向安装尺寸需要预留出扳杆的摆动空间,径向方向要保证两个转盘中心距的公差控制在±0.01mm,中心距偏差会直接影响拨杆与柱销的啮合深度,要么出现啮合脱开导致转位失效,要么啮合过深加剧零件磨损;安装基面的平面度要求不低于0.02mm/100mm,避免安装后两个转盘的轴线平行度超差,导致运转过程中出现偏磨、异响问题。实际应用场景中,这类机构常搭配小型伺服电机或减速电机做主动端驱动,在小负载、高频率间歇转位的工位上,相比凸轮分割器成本更低、换型调整更灵活,快卸结构的加入也让日常维护时的零件更换、工位调整效率提升40%以上,尤其适合多品种小批量的柔性生产单元使用,不需要复杂的控制系统即可实现固定角度的间歇分度输出,结构可靠性高,故障点少,日常维护仅需定期在柱销与拨杆的接触位置涂抹润滑脂即可保证长期稳定运行。
