交错编织波浪曲面结构设计

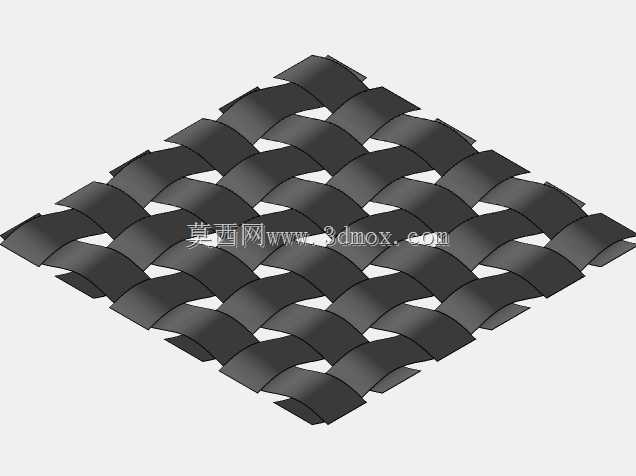

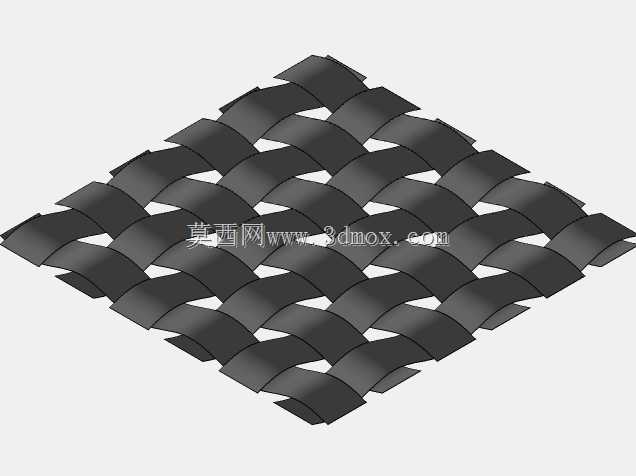

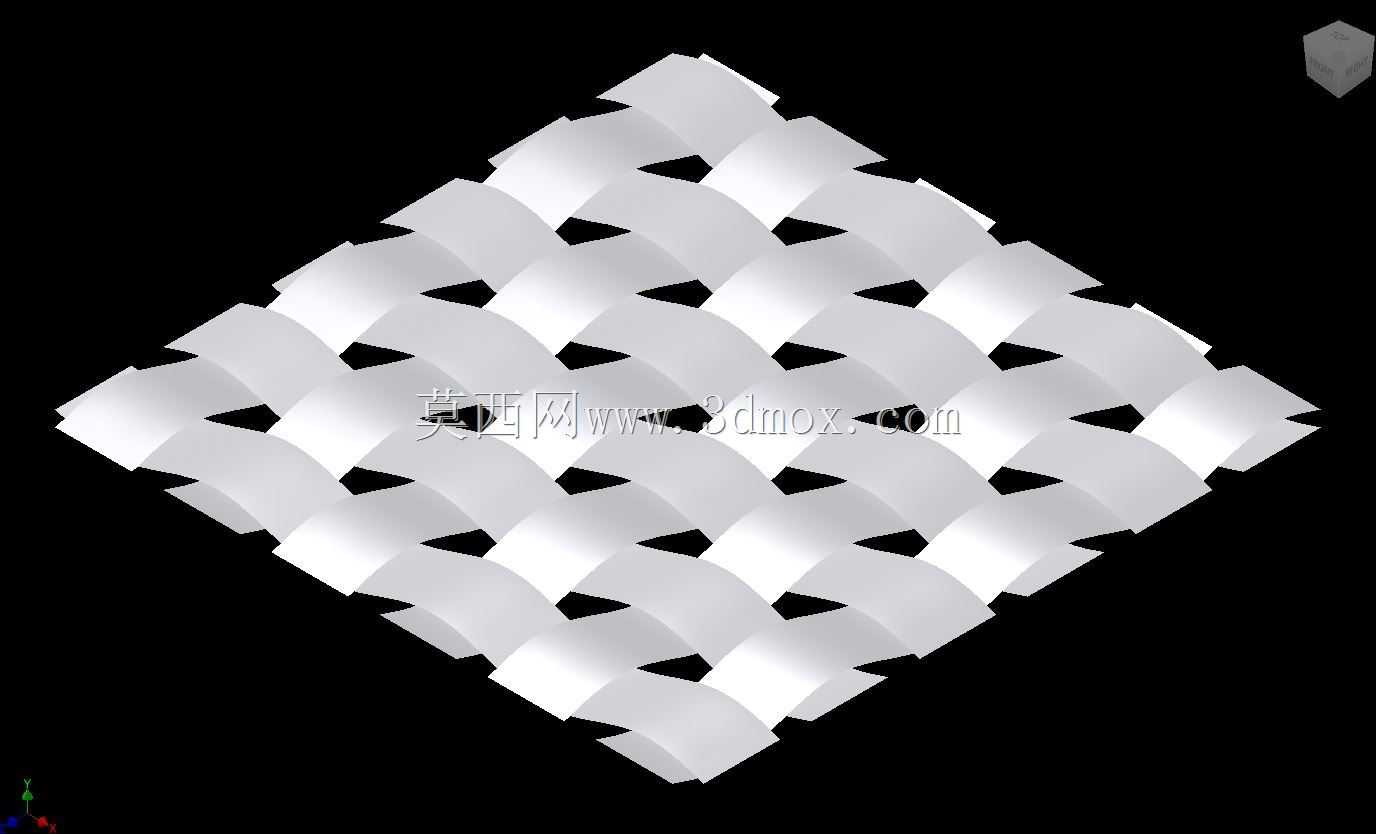

这类交错编织波浪曲面结构，在工业领域可覆盖多类场景需求，比如柔性防护网面、轻量化承载衬垫、特种过滤基材、缓冲减震垫层的结构原型设计，也可作为装饰性工业纹理的参考构型，适配需要兼顾柔性形变与均匀受力的工况。从功能特性来看，该结构通过条带的交错叠压形成连续的波浪形编织面，相邻条带间的间隙可根据实际工况调整，既能够保证面状结构的整体连续性，又能在受外力时通过条带间的微小位移实现柔性卸力，避免整体结构出现应力集中断裂的问题。不同于传统平面编织结构，波浪形的起伏构型让整个面材在垂直于编织面的方向上具备更好的弹性形变空间，当承受垂直方向的冲击载荷时，波浪结构可通过自身的形变吸收部分能量，相比平织结构缓冲性能提升明显。设计过程中，核心难点在于控制条带的弯曲曲率与交错叠压的边界关系，需要保证每根条带的波浪曲线参数统一，相邻条带的相位差精准匹配，才能实现均匀的交错间隙，避免出现条带干涉或者间隙不均的问题。建模时采用带边界约束的方程曲线生成条带的基础轮廓，能够保证所有条带的曲率一致性，相比逐根绘制曲线的方式，参数调整效率更高，也能避免手动调整带来的尺寸误差。从安装边界来看，该结构可根据实际使用场景裁切为不同的外轮廓形状，边缘的条带端点可通过固定压条或者包边结构实现装夹固定，整体结构的厚度由波浪的起伏高度决定，可根据承载需求调整波浪幅值，当需要更高的承载能力时，可适当增加条带的宽度与厚度，同时减小波浪的起伏高度，提升整体结构的刚性；当需要更好的柔性与缓冲性能时，可增大波浪幅值，减小单根条带的截面尺寸。在实际工程应用中，这类结构如果采用金属材质加工，可通过冲压成型单根波浪条带后再进行编织组装，适合制作耐高温、高强度的防护网或者承载衬网；如果采用高分子聚合物材质，可通过一体注塑或者3D打印的方式直接成型整体结构，适合制作轻量化的缓冲垫、过滤基材或者装饰面板。结构的孔隙率可通过调整条带宽度与相邻条带的间距实现精准控制，在过滤场景下可根据过滤介质的颗粒尺寸匹配对应的孔隙参数，保证过滤效率的同时兼顾通流能力；在防护场景下，可调整条带的叠压量，提升结构的抗冲击与防穿透性能。需要注意的是，在条带的交错叠压位置，要保证接触面的光滑过渡，避免出现尖锐棱角，防止在受力过程中出现应力集中导致条带断裂，同时在组装或者一体成型时，要保证叠压位置的贴合度，避免出现条带翘起或者错位的问题，影响整体结构的受力均匀性。
