印制电路板布线用卡扣式电缆固定支架

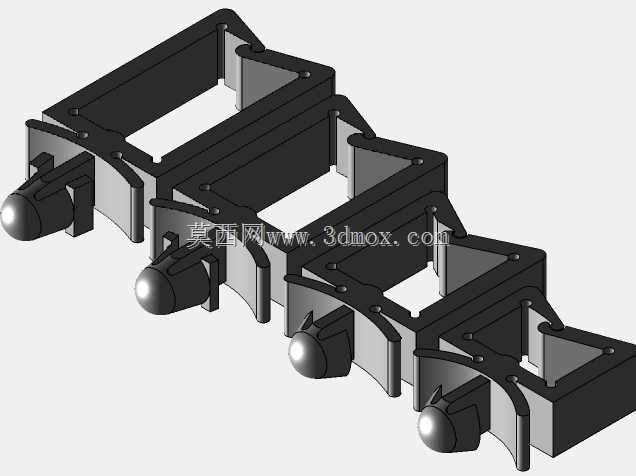

这类卡扣式电缆支架主要应用在各类带印制电路板的电子设备内部布线场景，小到消费类电子控制板、工业控制模块，大到通讯设备板卡、电源驱动板的舱内走线固定，都能见到这类零件的身影，核心作用是规整板端引出或跨接的线束，避免线束散乱移位后与板上发热元件、尖锐焊点接触造成绝缘层破损，同时也能减少设备运输、运行过程中线束晃动带来的焊点拉扯应力，降低接线松脱、短路的故障概率。从结构设计来看，这款支架采用插装式安装底座，底部带对称的弹性倒卡结构，安装时直接对准PCB上预先开设的对应孔径压入即可，倒卡会在穿过板孔后自动弹开卡紧在PCB背面，不需要额外螺丝、粘接剂固定，装配效率远高于传统螺丝固定的线架，也不会在PCB表面残留胶渍影响后续元件焊接或检修。上部的线缆容纳区采用M型开口卡扣结构，开口处做了圆弧导向倒角，压入线束时不需要额外工具，徒手就能将线缆卡入槽内，卡扣的收口尺寸略小于常规对应线径的线缆外径，卡入后能依靠塑料自身的弹性抱紧线缆，即使设备存在持续振动，线缆也不会从卡扣中脱出。设计时做了四个不同高度的规格，适配不同的布线高度需求：较低的规格适合固定贴板走的细线，比如板上传感器的信号飞线、短距离跨接线；较高的规格可以容纳多根并行走线，或者直径更粗的电源供电线，不同高度的支架底座安装孔径保持一致，PCB设计时可以统一开孔规格，减少钻孔工序的换刀频次。安装边界上，支架底座的占用面积极小，压入后在PCB背面的凸起高度不到2mm，不会和板底的支撑柱、外壳加强筋产生干涉，上部卡扣的边缘距离板上最高的直插元件预留了足够安全间隙，不会出现安装后卡件碰擦电容、接插件的问题。卡扣的内侧接触面做了圆弧过渡处理，没有尖锐棱角，长期卡持线缆也不会割伤绝缘层，材质选用常规的阻燃尼龙，满足电子设备内部的阻燃等级要求，弹性和耐温性能都能适配多数工业、消费电子的工作环境温度范围。
