瓶体成型用Venoco型吹塑模具结构

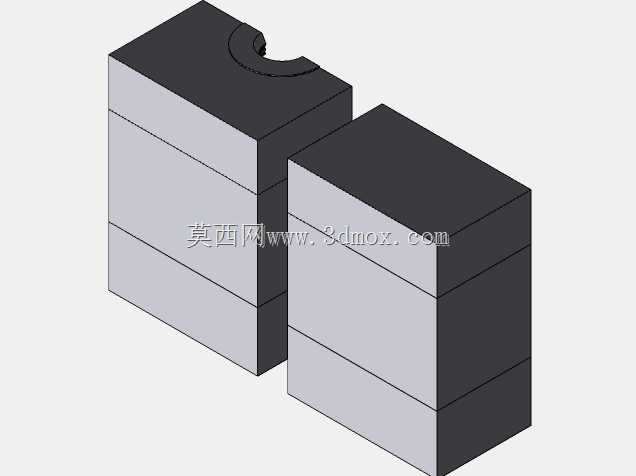

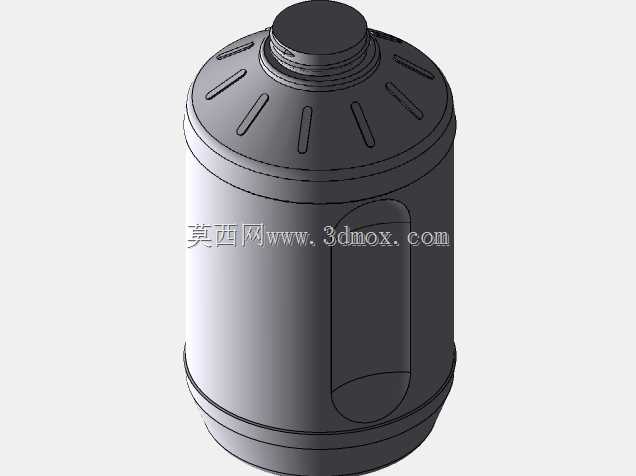

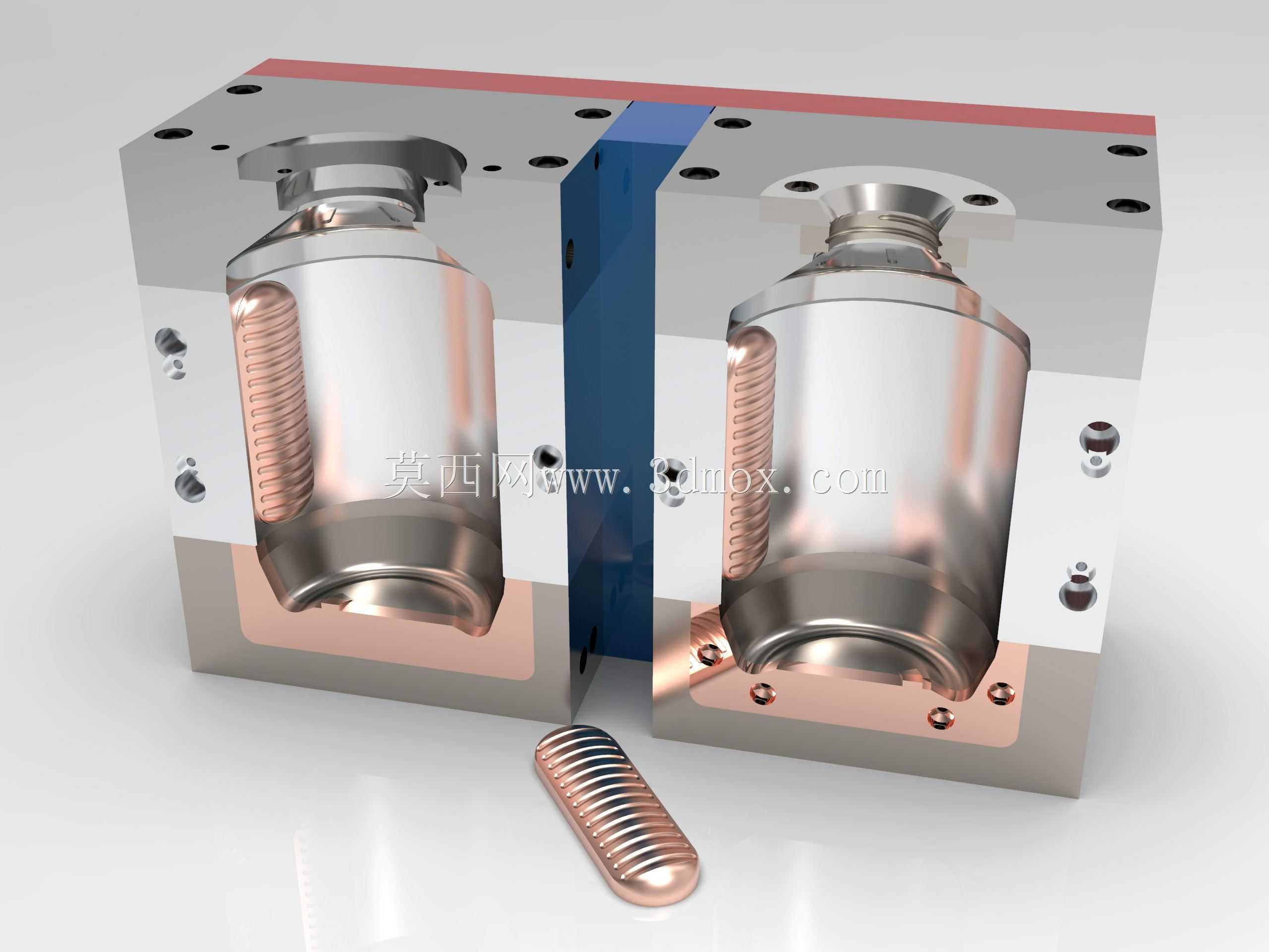

这套吹塑模具主要应用于中空塑料包装瓶的批量成型工序，适配挤出吹塑工艺的生产场景，可直接安装在常规吹塑设备的模架工位上，配合吹胀气路完成瓶坯到成品瓶的塑形。整套模具采用哈夫式对开结构，分模面沿瓶身轴向中心设置，合模后两个半模的型腔完全贴合，形成和目标瓶体外轮廓完全一致的封闭空腔，开模时两侧模体沿导柱方向水平分离，即可取出成型后的瓶体，不会出现瓶身卡滞、脱模刮伤的问题。

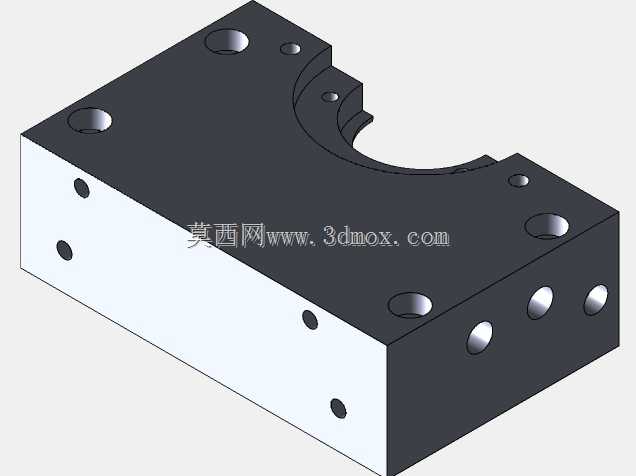

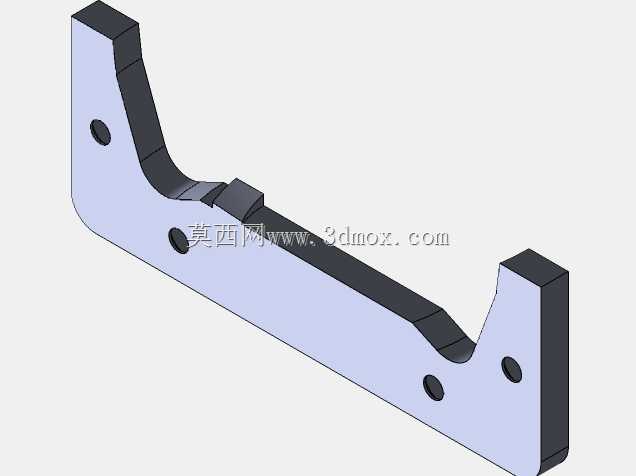

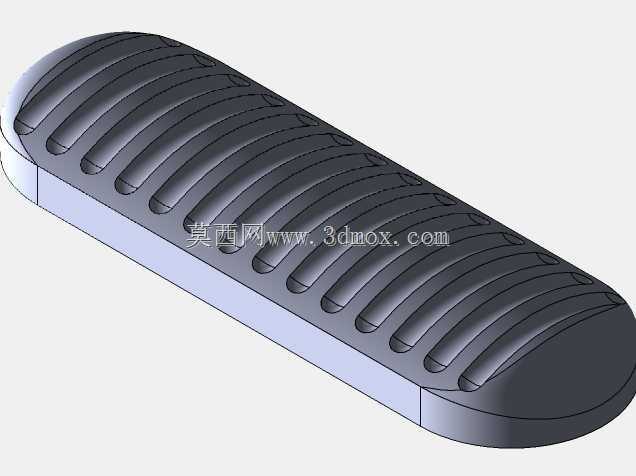

从结构设计来看，模体基材选用了常规模具钢材，型腔靠近瓶身的区域镶嵌了导热性更优的铜合金镶块，能够在吹塑过程中快速带走型坯接触模壁时传递的热量，缩短瓶体冷却定型的等待时间，提升单工位的生产节拍。镶块通过内六角螺钉直接固定在模体的沉台槽内，更换不同规格的镶块即可适配不同纹理、不同容量的瓶型生产，不需要整体更换模架，能够降低小批量多品类瓶型的生产改造成本。型腔表面加工有和瓶身防滑纹理完全匹配的细微纹路，吹胀后的型坯在气压作用下紧贴型腔壁，冷却后即可直接在瓶身表面形成一体的防滑结构，不需要后续二次印刷或滚压加工。

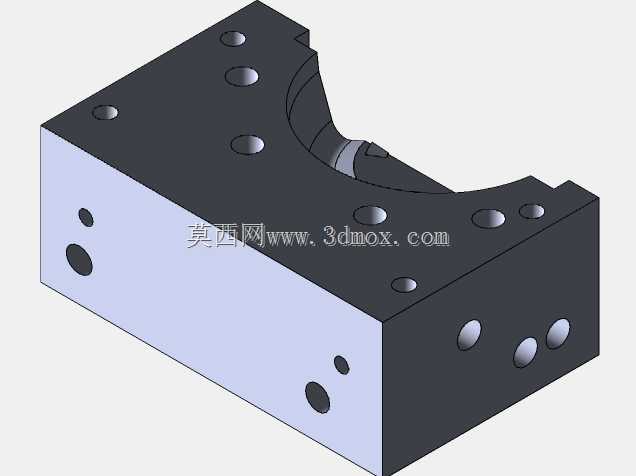

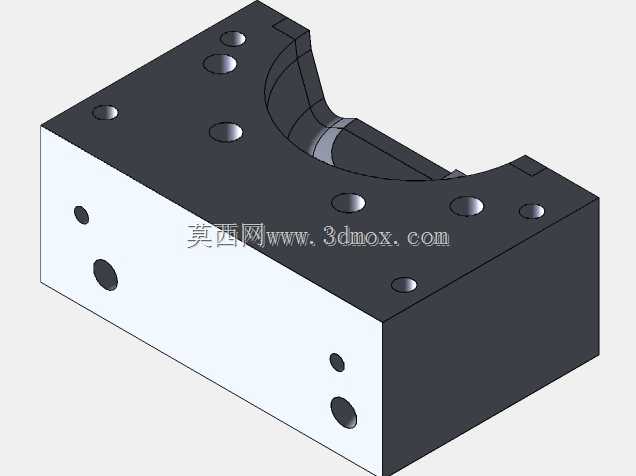

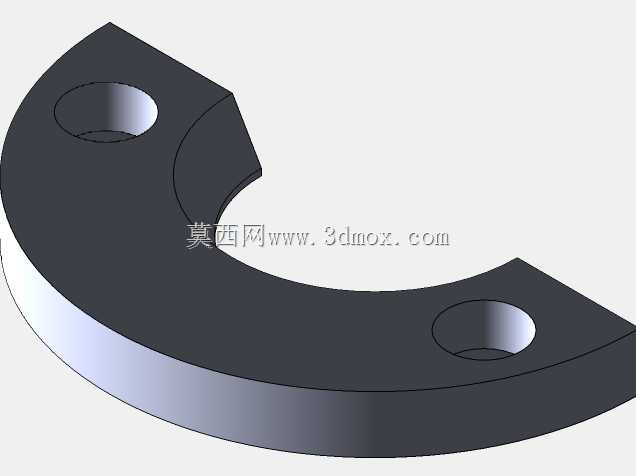

模具的合模定位依靠边角处设置的导柱导套完成，合模过程中导柱先进入导套完成预定位，避免两个半模出现错位导致瓶身分模线错位、壁厚不均的问题。模体上预留了标准的冷却水道接口，可直接对接车间现有冷却水循环系统，水道沿型腔轮廓环绕布置，保证型腔各个区域的冷却速度均匀，避免瓶身出现局部收缩凹陷、变形的缺陷。顶部的瓶口位置单独设置了瓶口镶件，和吹塑机的吹气杆位置精准对应，合模后吹气杆伸入瓶坯内部时，瓶口镶件可以牢牢夹住瓶坯口部，避免吹气过程中出现漏气、瓶口歪斜的问题。

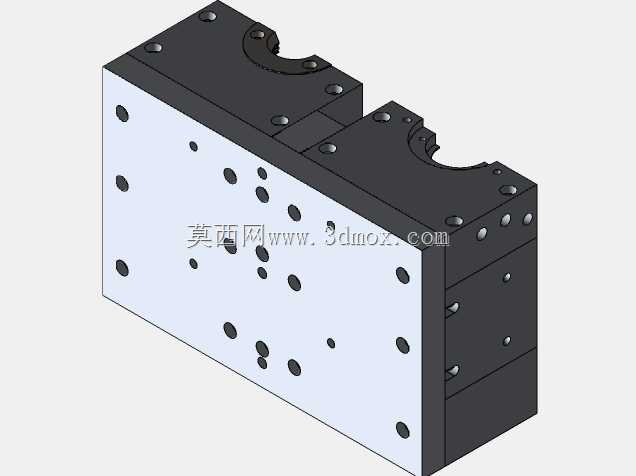

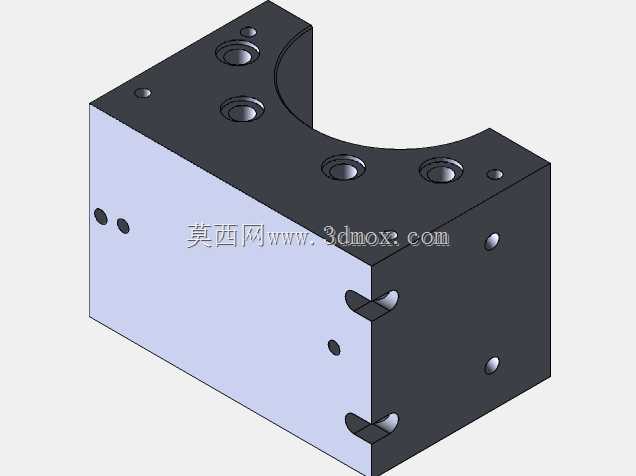

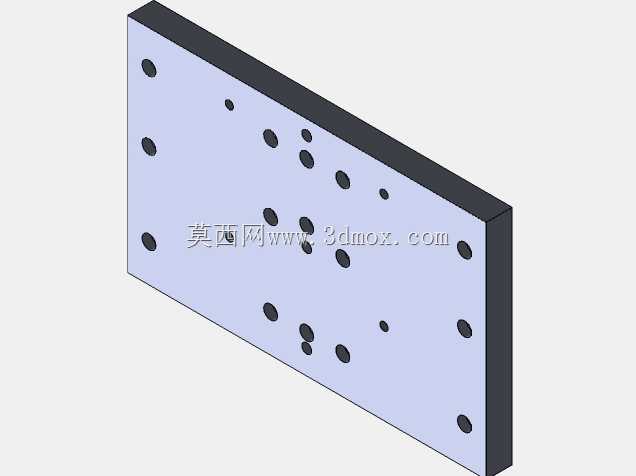

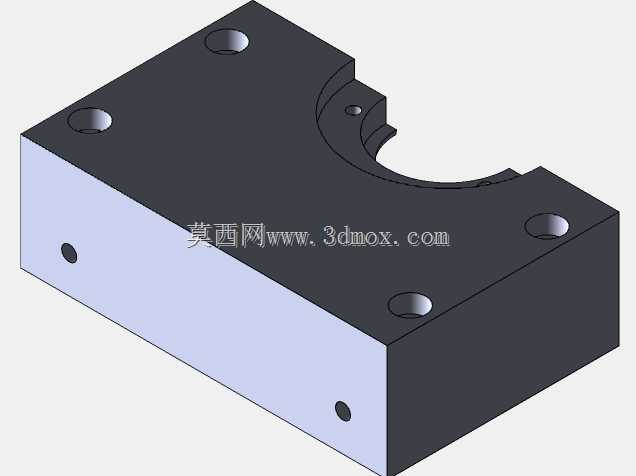

安装边界上，整套模具的外形尺寸适配常规中小型吹塑机的模头安装间距，模体背面预留了和设备模架连接的标准T型槽安装位，不需要额外加工转接板即可完成装夹，安装时只需调整分模面和设备开模方向的垂直度，保证合模时分模面完全贴合无间隙，即可避免吹胀过程中出现飞边问题。模具底部预留了瓶底成型的镶块安装位，可根据瓶底的凹陷结构更换对应镶件，适配不同底部造型的瓶体生产，日常维护时只需定期清理型腔表面的残留塑料、检查导柱的润滑状态，即可保证长期稳定生产。
