多腔式吸塑包装托盘成型模具结构设计

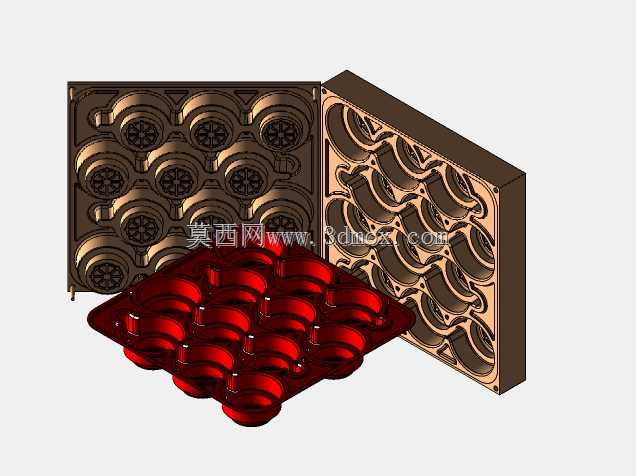

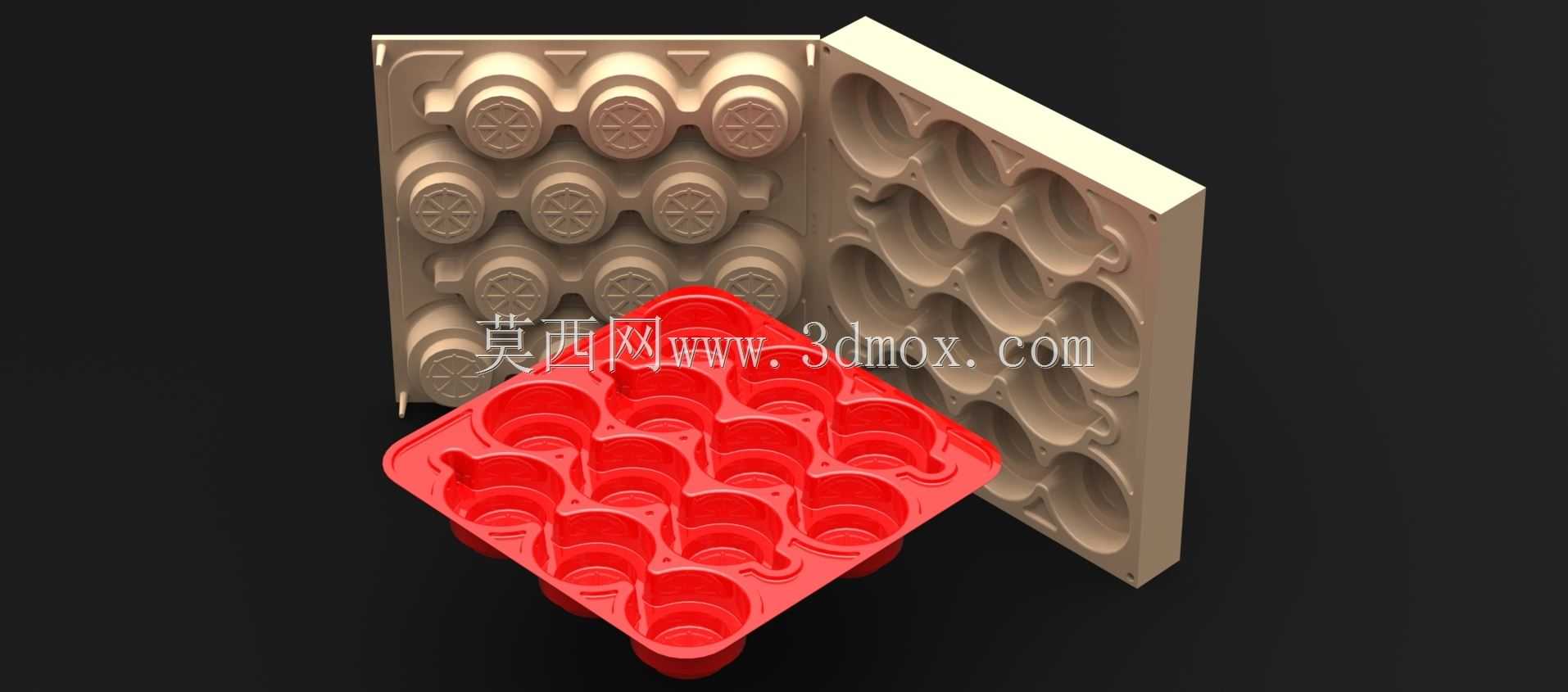

这套模具主要面向快消品、小型工业零配件的内包装生产场景，适配吸塑成型工艺，用来批量生产带定位卡槽的塑料包装托盘，日常生产中可直接安装在常规吸塑成型设备上，完成塑料片材的加热、压合、冷却定型工序，产出的托盘能直接卡在产品外周，避免运输过程中产品磕碰、移位，在电子元器件、小型五金件、食品内托的包装生产线中适配性较强。从结构设计来看，模具采用上下对合的分体式结构，上模与下模的型腔一一对应，单模排布12个独立成型腔，每个型腔内部都做了和待包装产品轮廓完全贴合的仿形曲面，型腔边缘预留了0.8mm的压合封边宽度，合模时能精准裁切多余的片材飞边，不需要后续单独修边工序。设计阶段优先考虑了脱模顺畅度，所有型腔侧壁都做了1.2度的拔模斜度，型腔内部的凸起定位筋位置做了R0.5的圆角过渡，既避免成型后塑料托盘卡在型腔内，也能减少应力集中导致的托盘开裂问题。模具的合模定位靠四角的导柱导套结构完成，导套采用自润滑铜套材质，长期反复合模也不会出现定位偏移，能保证上下模型腔的对位精度控制在0.1mm以内，避免出现托盘壁厚不均、轮廓错位的次品。外形尺寸方面，整套模具的安装边界适配常规幅面的吸塑成型机台，模座四周预留了标准的U型安装槽，不需要额外加工转接板就能直接固定在设备工作台上，模具总厚度控制在设备合模行程的允许范围内，冷却水路采用并联式排布，每个型腔下方都对应设置了冷却水流道，成型后冷却时间比串联水路结构缩短30%左右，能有效提升单小时生产产能。实际生产验证中，这套模具适配PP、PET、PS等常用包装塑料片材，成型后的托盘轮廓清晰，卡槽定位精度足够，堆叠时不会出现卡滞，能直接对接后续的自动包装线投料工序，不需要人工调整托盘姿态。设计时还特意在模具非型腔区域做了减重槽，在保证模架整体刚性的前提下降低了模具总重量，方便车间换模时的吊装搬运，模架边缘做了倒角处理，避免换模过程中划伤操作人员。型腔表面做了硬质阳极氧化处理，表面粗糙度达到Ra0.8，成型后的塑料托盘表面光滑无划痕，不需要额外的表面抛光处理，能直接满足外包装的外观要求。
