蝙蝠侠主题面具注塑成型模具结构

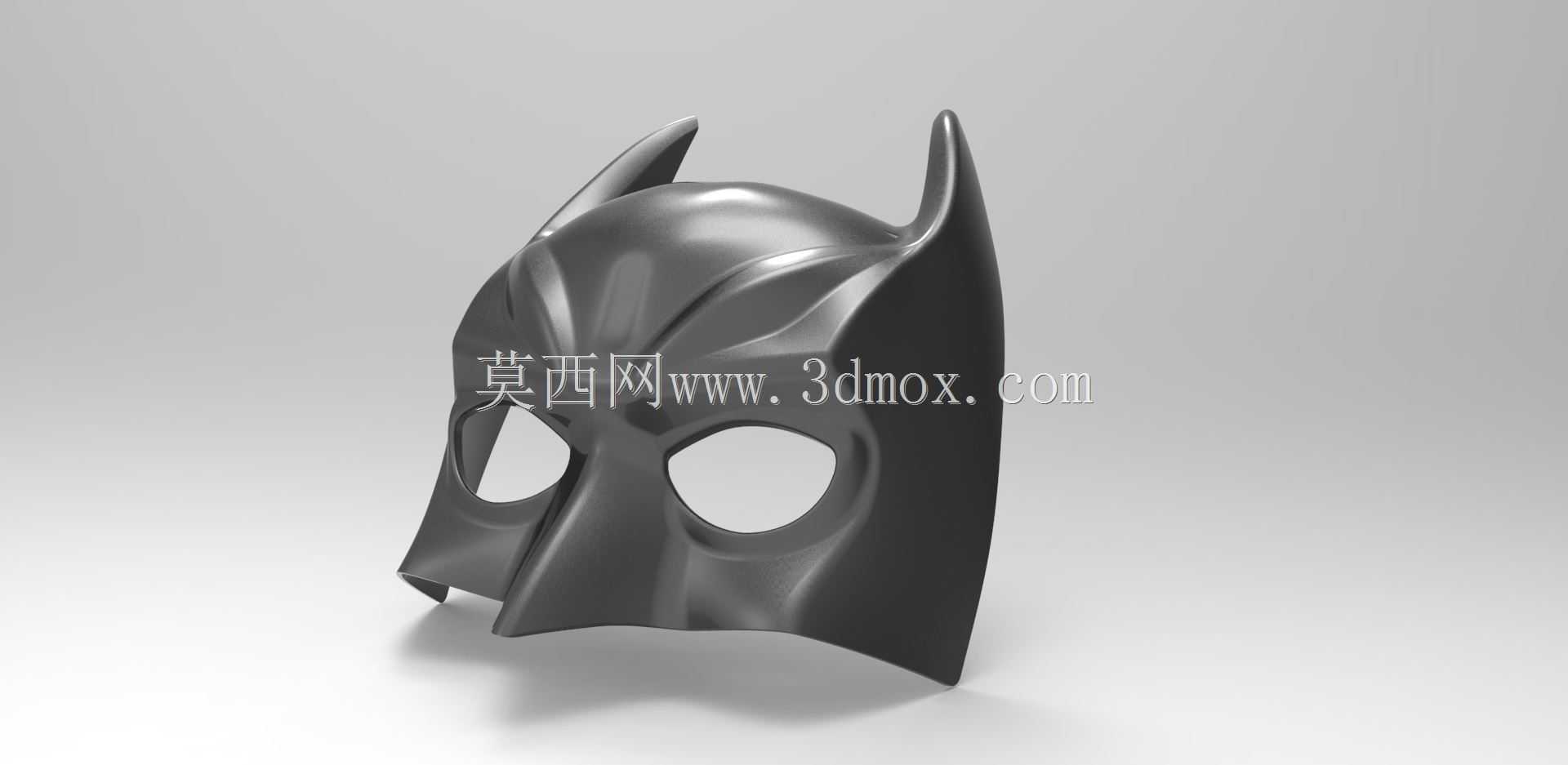

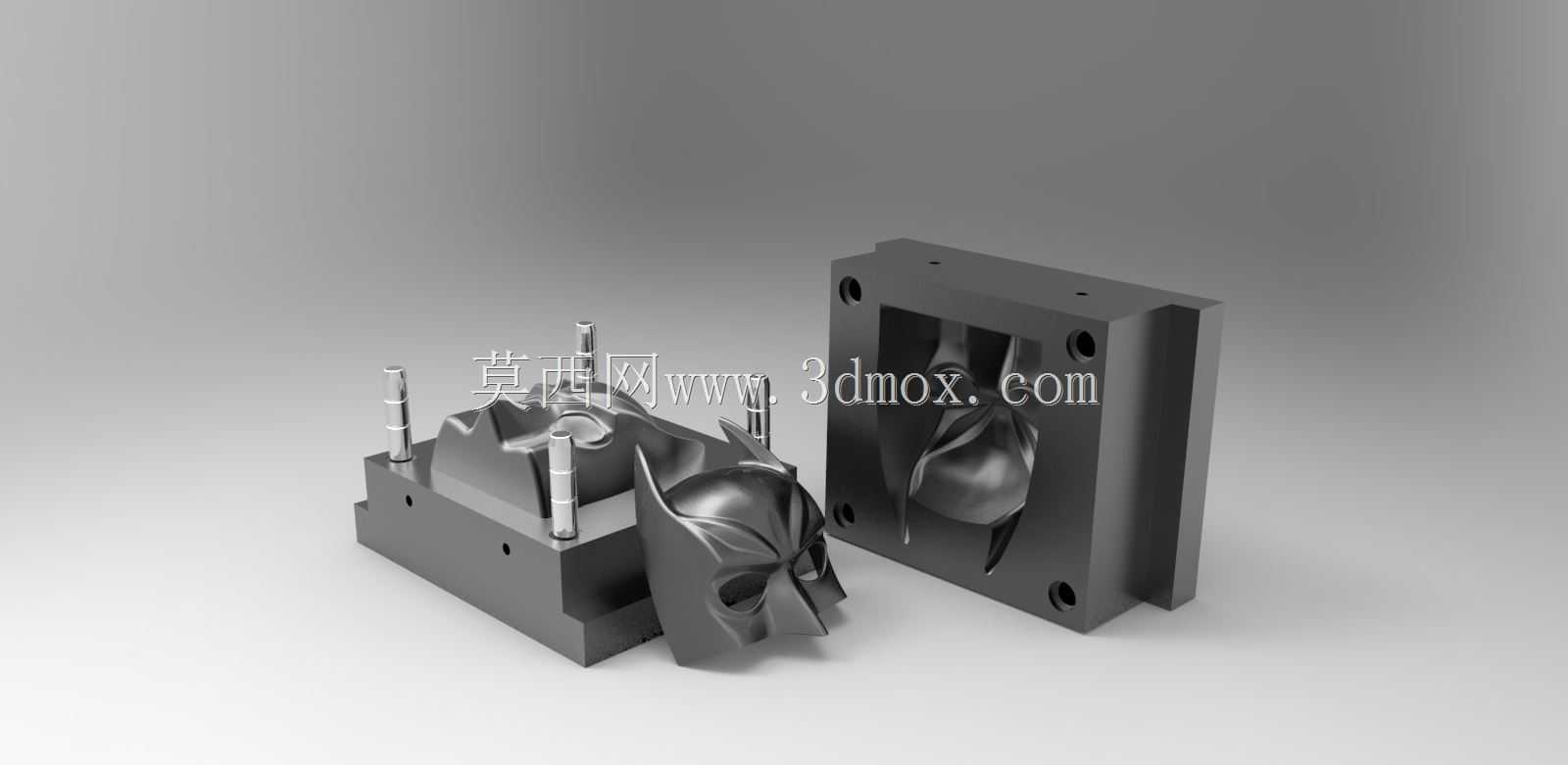

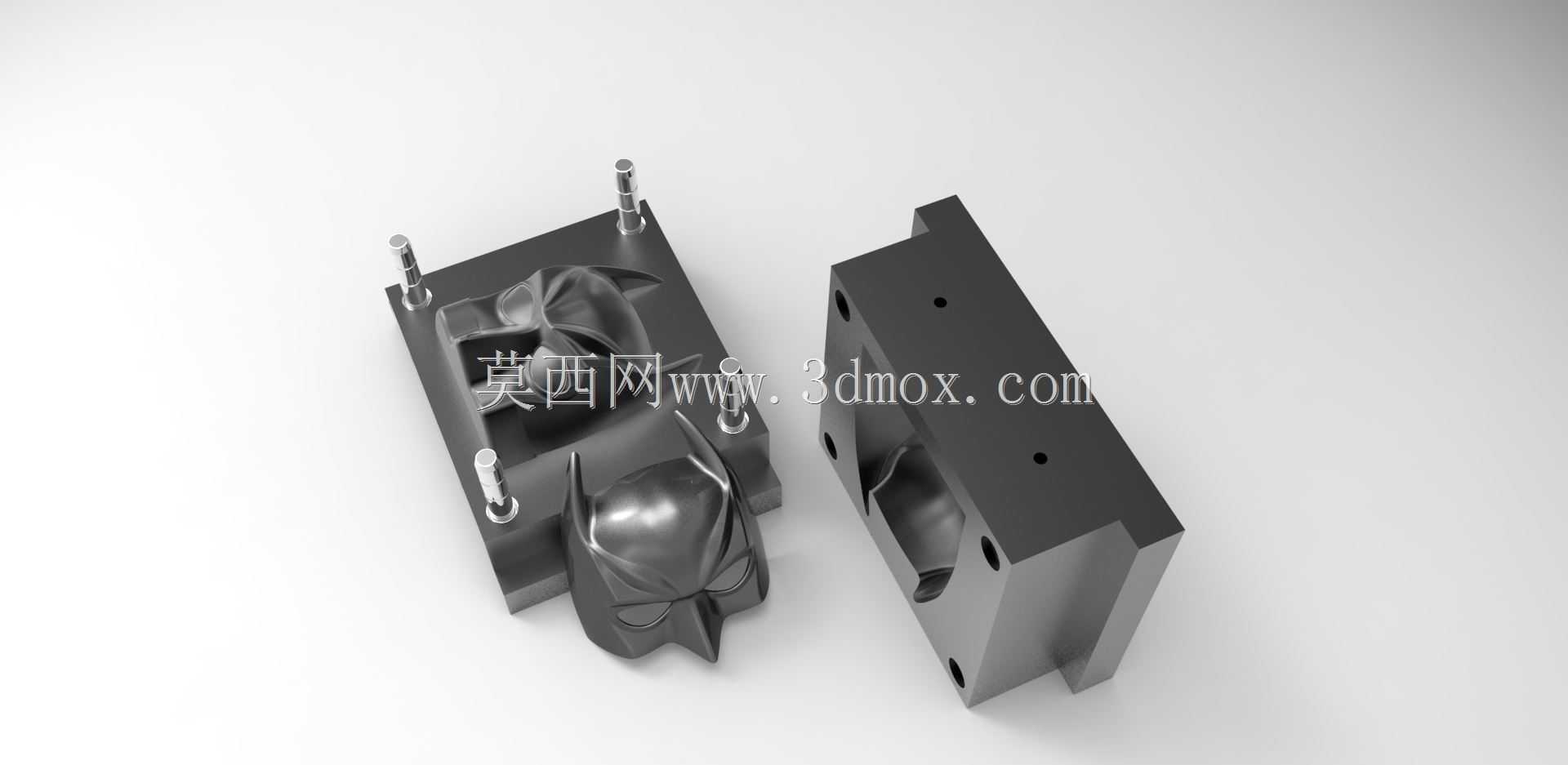

　　这套模具针对蝙蝠侠主题面具类曲面壳体零件开发，核心应用于影视周边衍生品、潮玩手办配件的批量注塑生产场景，可适配ABS、PC等常用热塑性塑料的成型加工，直接产出具备精细曲面轮廓的面具壳体零件，省去后续大量人工修整的工序。从结构设计逻辑来看，整套模具采用标准模架搭配定制型腔型芯的组合方案，分型面沿着面具的外轮廓最大边界设置，完全贴合面具的曲面走势，避免成型后出现明显的飞边与合模线错位，针对面具耳部的尖角特征，在型腔对应位置做了局部的排气槽优化，防止填充过程中出现困气导致的缺胶、烧焦缺陷。模具的导柱、导套全部采用标准件选型，安装位置均匀分布在模架四角，合模时的导向精度可控制在0.02mm以内，保证型腔与型芯的同轴度，

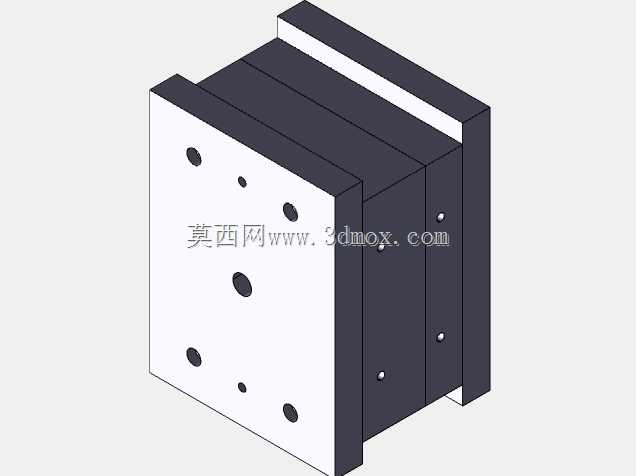

　　避免出现壁厚不均的问题。考虑到面具整体为薄壳结构，平均壁厚控制在1.8mm-2.2mm区间，浇注系统采用侧浇口进料，浇口位置设置在面具下边缘的非外观面区域，成型后浇口去除不会影响外观面的完整性，冷却水道沿着型腔的曲面轮廓环绕布置，水道距离型腔壁的距离保持在15mm-20mm的合理区间，保证成型过程中冷却均匀，减少零件的翘曲变形量。顶出结构采用顶块顶出方案，顶块分布在面具的内圈非外观贴合面位置，顶出力均匀分散，避免顶出时零件出现顶白、变形的问题。整套模具的安装边界完全适配常规160T规格的卧式注塑机，模架的长宽尺寸、定位圈尺寸、浇口套半径都匹配对应机型的安装参数，上机后无需额外做改装调整即可直接调试生产。在设计过程中，

　　针对面具的复杂自由曲面，先通过曲面造型完成产品的外观面构建，再偏移生成均匀壁厚的实体，之后围绕产品的脱模方向做拔模角度处理，所有外观面的拔模角度不小于1.5度，保证开模时零件可以顺利脱离型腔，不会出现粘模的情况。针对面具眼部的镂空位置，在型芯上做了对应的镶件结构，既方便加工，也便于后续维护更换，若出现局部损坏无需更换整个型芯，降低生产维护成本。
