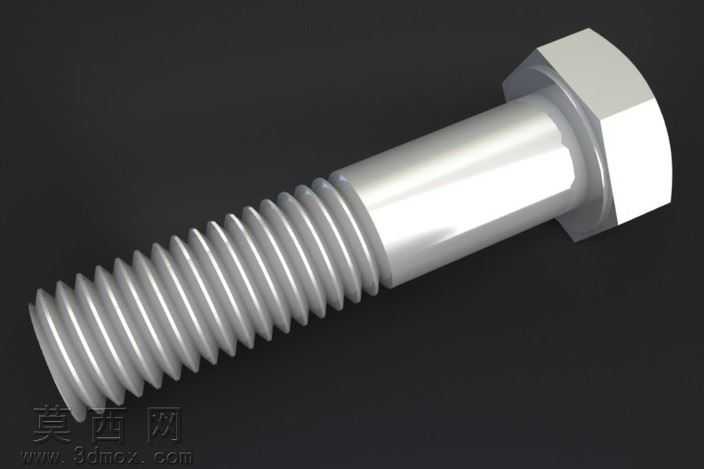

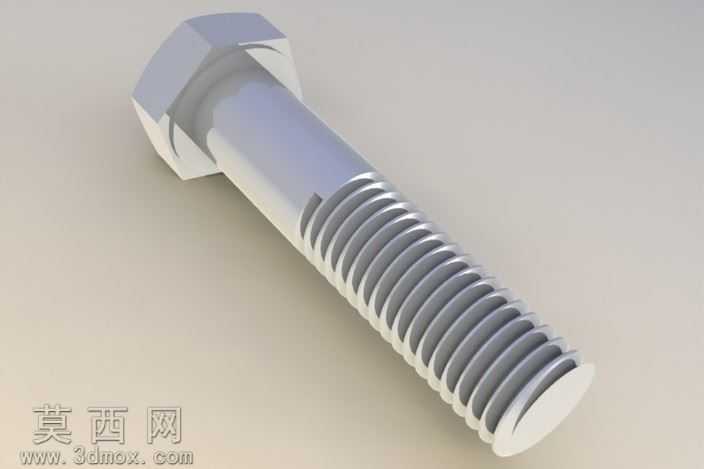

M12×50mm外六角螺栓三维建模作品

本作品为M12规格公称长度50mm的外六角螺栓三维参数化建模成果，建模过程严格遵循公制外六角紧固件的通用尺寸规范，先通过草图绘制六角头的正六边形截面，标注对边尺寸、对角尺寸的公差基准，再通过拉伸特征生成六角头基体，随后绘制螺杆部分的圆形截面，沿轴向拉伸生成公称直径12mm的杆身结构，在杆身末端通过螺旋线扫描切除的方式生成连续三角外螺纹，螺纹牙型、螺距、牙型角均匹配普通粗牙螺纹的标准参数，同时对六角头与杆身的衔接位置做了符合工艺要求的圆角过渡处理，还原实际冷镦加工后的结构特征，避免应力集中的结构缺陷。建模过程中对六角头的棱边做了微小倒角处理，还原实际产品去毛刺后的真实外观，杆身末端做了导向倒角，方便装配时顺利旋入对应螺纹孔。材质配置上选用常用的碳钢紧固件材质，赋予模型哑光镀锌的金属材质效果，调整金属粗糙度、反光度参数还原镀锌螺栓的真实表面质感，渲染阶段采用三点布光方案，主光突出六角头的棱边结构与螺纹的牙型细节，辅光弱化阴影区域的死黑问题，补光勾勒模型整体轮廓，清晰展现螺栓各部分的结构比例与细节特征。模型结构完整还原了外六角螺栓的全部功能结构，六角头的尺寸适配标准扳手的夹持空间，螺纹段长度符合常规紧固件的设计规范，整体建模逻辑采用全参数化驱动，后续可通过修改特征参数快速生成同系列不同规格的外六角螺栓模型，可直接用于机械装配仿真、工装设计校验、产品装配干涉检查、紧固件选型演示、机械教学课件制作等场景，模型各特征的建模顺序贴合实际零件的加工工艺流程，能够直观展现外六角螺栓从冷镦头部到搓丝加工的完整结构逻辑，为机械设计场景下的紧固件调用提供精准的数字化模型支撑，也可作为机械专业学生学习标准件建模、螺纹结构设计的参考案例。
