椭圆形人孔舱口沙井盖板结构设计

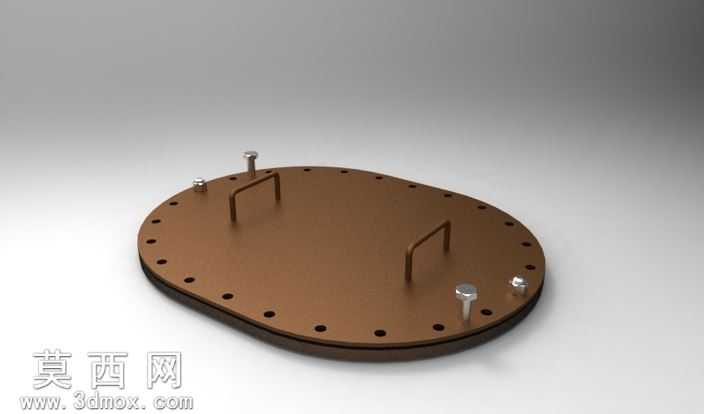

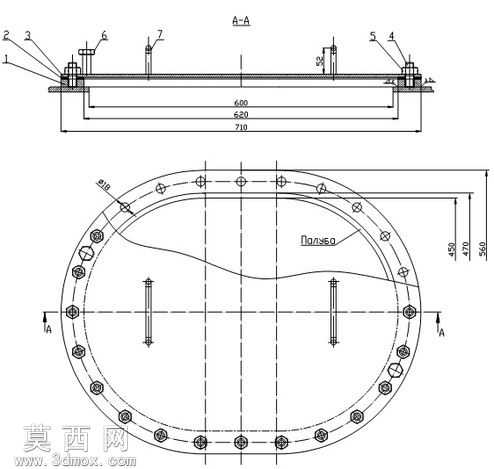

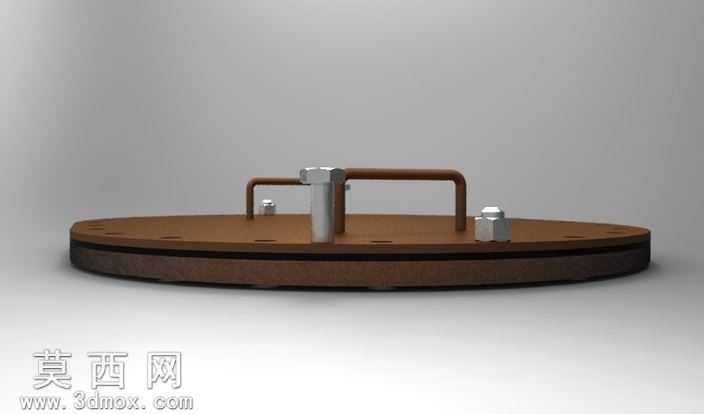

本作品为椭圆形沙井人孔舱口盖的三维参数化模型，建模过程严格遵循机械制图投影规范，先依据工程图纸标注的尺寸基准，绘制椭圆形法兰盘的轮廓草图，确定长轴710mm、短轴560mm的外形边界，再通过拉伸、切除等基础特征构建法兰基体，预留均匀分布的螺栓安装孔位，保证孔位中心与法兰轮廓的同轴度公差符合设计要求。建模过程中对盖板与法兰的配合面做了精准的公差预留，设置了密封槽的结构特征，可适配对应规格的密封垫圈，满足沙井舱口的密封防护需求。盖板上方的紧固件组件采用分步建模方式，分别构建螺栓、螺母、压盖、吊环等独立零件，再按照装配约束关系完成总装，还原了图纸中标注的连接结构，其中吊环结构的位置经过反复校核，保证起吊操作时的受力均衡，避免盖板起吊过程中出现倾斜卡滞。模型的材质配置贴合实际工况，法兰与盖板主体采用铸铁材质参数，紧固件采用碳钢材质参数，密封件采用橡胶材质参数，渲染阶段对不同材质的表面粗糙度、反光度做了差异化调整，铸铁件呈现哑光磨砂的金属质感，碳钢紧固件呈现略带金属光泽的机加工表面效果，橡胶密封件呈现哑光深色的弹性材质特征，整体渲染效果清晰区分各零部件的功能属性。结构设计上充分考虑沙井舱口的使用场景，椭圆形的外形设计适配特定安装空间的布局需求，周向均匀分布的螺栓连接结构保证盖板压紧力均匀分布，避免局部密封失效，盖板上设置的加强筋结构在不额外增加整体重量的前提下，提升了盖板的承压能力，可承受上方额定载荷不变形，同时预留的开启结构方便日常检修时快速开启与闭合，整体结构紧凑，各零部件之间无干涉，装配关系清晰，可直接用于工程参考、结构校核以及相关产品的改型设计，模型的特征树保留了完整的建模步骤，方便后续使用者根据实际需求调整尺寸参数，快速生成不同规格的同类型沙井人孔舱口盖模型。
