ID7/8"X2"OD拆分孔轴承三维结构设计

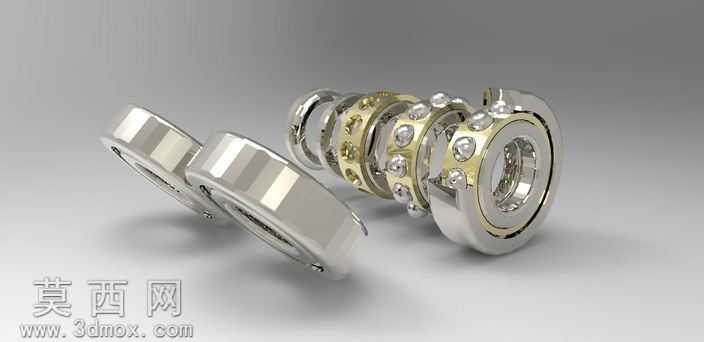

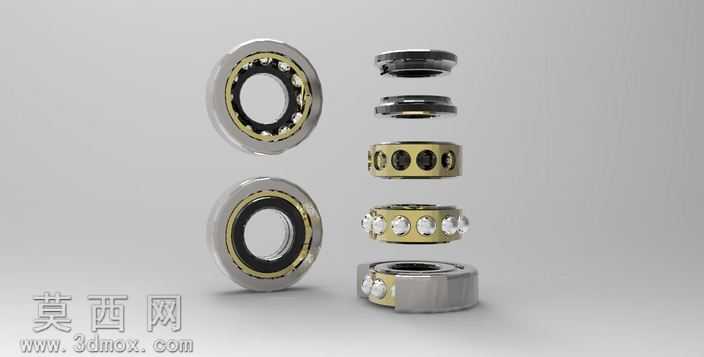

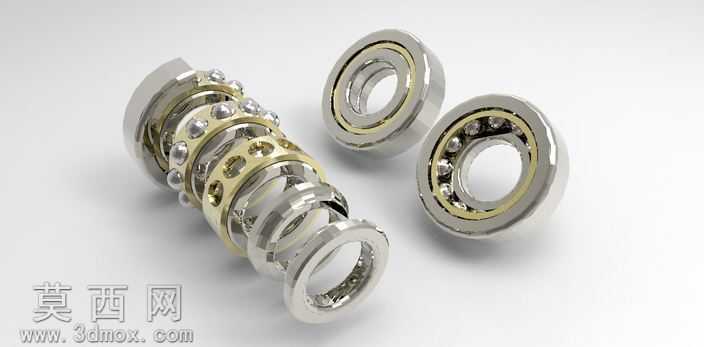

本作品为拆分孔结构轴承的三维建模成果，建模过程严格遵循英制尺寸规范，精准还原内径7/8英寸、外径2英寸的拆分孔轴承完整结构。建模阶段首先完成轴承各组成部件的独立参数化绘制：先构建拆分式外圈结构，针对拆分孔的对接定位特征做精准的公差预留，确保两个半圈拼接后同轴度符合轴承装配要求；其次绘制内圈滚道曲面，通过曲率连续约束保证滚道表面的顺滑度，匹配滚动体的滚动接触需求；再完成黄铜材质保持架的建模，保持架的兜孔采用等距圆周阵列排布，每个兜孔的弧度与滚子球面曲率完全适配，既保证滚子转动自由度，又限制滚子的轴向窜动；最后完成钢制滚子的建模，所有滚子尺寸统一，球面轮廓度误差控制在建模精度允许范围内。材质与渲染环节，针对不同部件匹配对应材质属性：钢制的内外圈、滚子赋予高抛光金属材质，调整反射参数还原轴承钢的冷亮金属质感，表面添加细微的磨削纹理提升真实感；黄铜保持架赋予哑光黄铜材质，调整漫反射与粗糙度参数，还原铜合金特有的暖金色金属质感，与钢制部件形成清晰的材质区分。装配阶段严格按照轴承实际装配逻辑完成约束：先将滚子逐一装配入保持架兜孔，添加转动副约束模拟滚子的自转能力，再将保持架与滚子组件装入拆分式外圈的滚道内，最后合装另一半外圈并添加定位约束，完成整体装配后验证各部件的运动干涉情况，确保滚子可沿滚道顺畅转动，拆分结构可顺利实现拆装。设计思路上针对拆分孔轴承的特殊使用场景做结构还原，这类轴承多用于不便从轴端装配的工况，因此建模时特意强化了拆分面的定位止口结构特征，保证拆分后重新装配的精度，同时完整呈现轴承的分层堆叠结构，清晰展示从外圈、保持架、滚子到内圈的装配层级关系，渲染时采用柔和的影棚布光，多角度呈现轴承的金属质感与结构细节，让观看者可直观理解拆分孔轴承的组成与工作原理。
