EATON内螺纹旋转液压软管接头结构

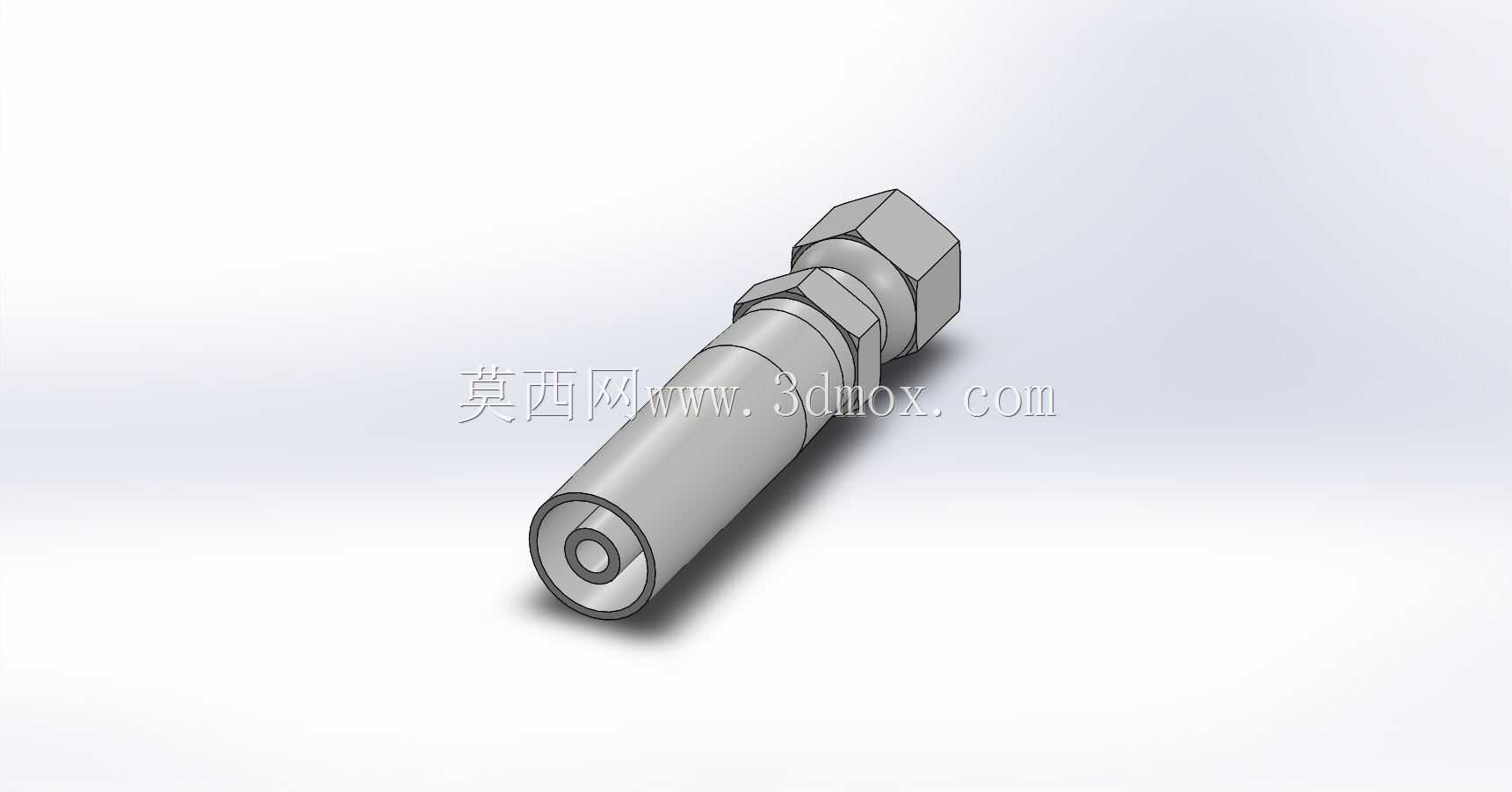

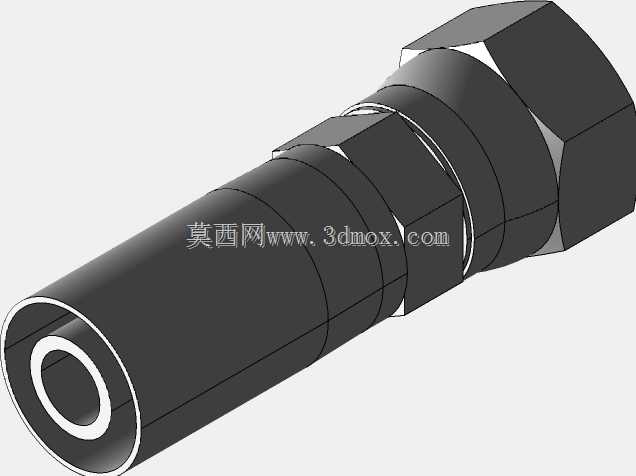

在工程机械液压管路布设、工业液压站配管、移动设备液压系统搭建的场景里，软管接头是连接硬管管路与柔性液压软管的核心过渡元件，这类压接式内螺纹旋转接头，主要用于解决软管安装过程中的扭转应力问题，避免软管在装配后长期处于扭转变形状态，降低软管早期破损、接头渗漏的故障概率。这款接头适配1/2英寸内径的液压软管，管尾尺寸匹配5/8英寸规格的扣压工艺要求，接头端采用SAE37度锥面密封结构，属于液压管路中应用极广的硬密封连接形式，依靠锥面的金属贴合实现密封，无需额外加装密封垫片，能在中高压液压工况下保持稳定的密封性能，适配矿物液压油、乳化液等常规液压传动介质。接头主体采用低碳钢材质加工，后续可根据使用场景做镀锌、达克罗等表面处理，满足不同腐蚀环境下的使用需求，旋转结构设置在接头六角连接端与软管扣压端之间，允许连接端在安装时相对软管端做周向转动，在管路布设空间紧凑、扳手操作角度受限的场景下，无需强行扭转软管即可完成螺纹对位拧紧，大幅降低现场配管的操作难度，同时能抵消设备运行过程中软管随部件摆动产生的扭转力矩，避免接头处因反复扭转出现松脱、软管钢丝层断裂的问题。从结构设计层面看，扣压端的外壁设计有多道环形凹槽，扣压作业时软管外壁的金属扣套在压力作用下嵌入凹槽内，形成足够的轴向拉脱阻力，保证软管在额定工作压力下不会与接头脱开；内螺纹端的六角结构尺寸符合标准扳手操作空间要求，安装时不会出现扳手打滑、棱角磨损的问题，37度锥面的加工粗糙度、形位公差都严格匹配SAE标准要求，保证与外螺纹接头对接时的密封贴合度，不会出现偏载渗漏的情况。安装边界方面，接头的轴向长度、六角对边尺寸都经过标准化设计，在布设管路时可以提前预留对应的安装操作空间，旋转结构的转动阻尼适中，既可以灵活调整安装角度，又不会在系统压力波动、管路振动时出现自行转动松脱的问题，适配的软管扣压压力参数符合常规液压软管扣压设备的工艺范围，现场装配无需定制特殊扣压模具，使用常规液压扣压机即可完成可靠的扣压连接。这类接头广泛应用在挖掘机、装载机等工程机械的动臂液压管路、工业设备的移动执行元件供油管路、液压试验台的柔性连接管路中，能适应系统压力波动、管路反复摆动的复杂工况，相比固定式软管接头，能有效延长液压软管的使用寿命，减少管路维护的频次。
