移动级焊接式液压缸多规格样件结构

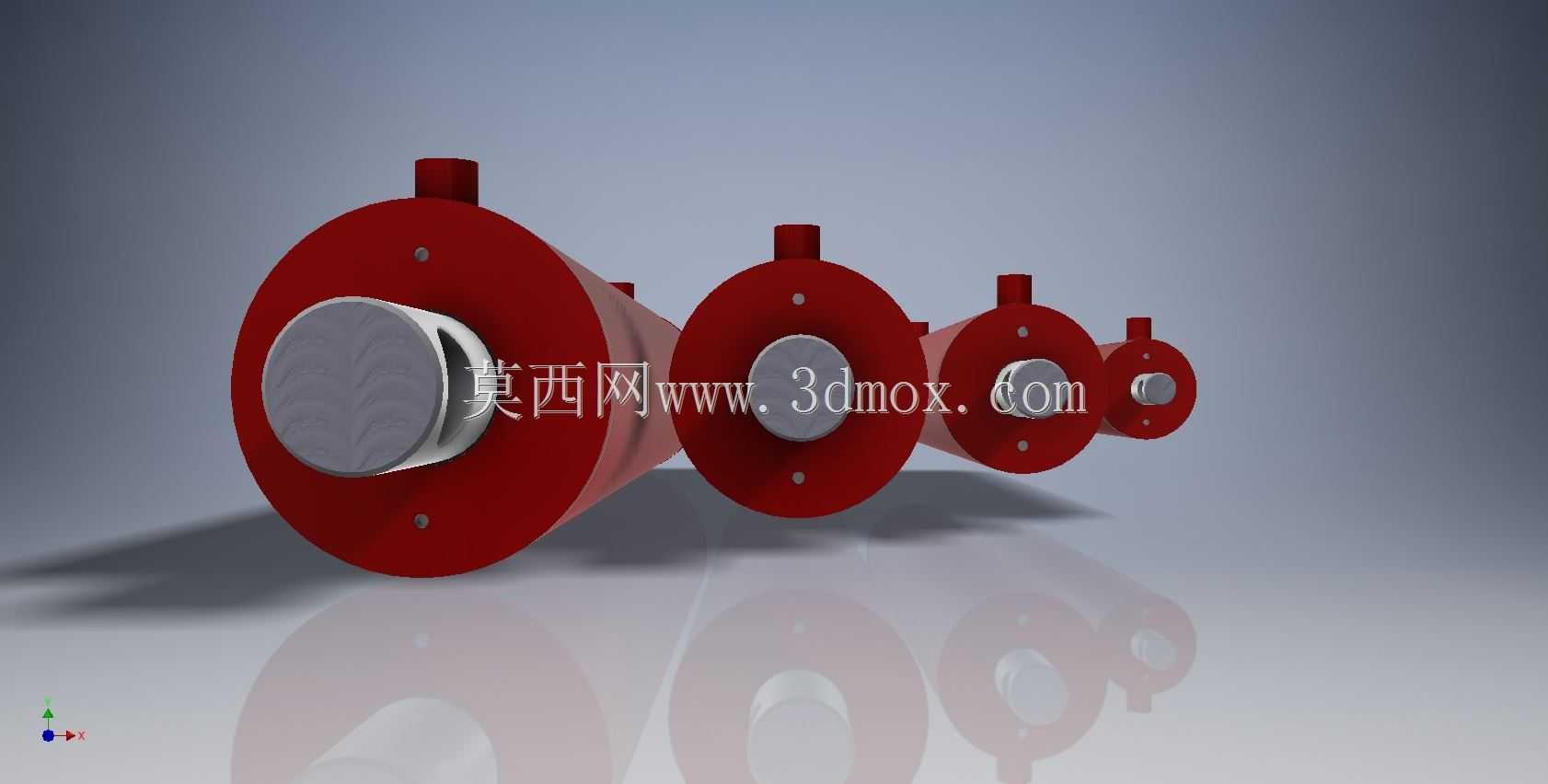

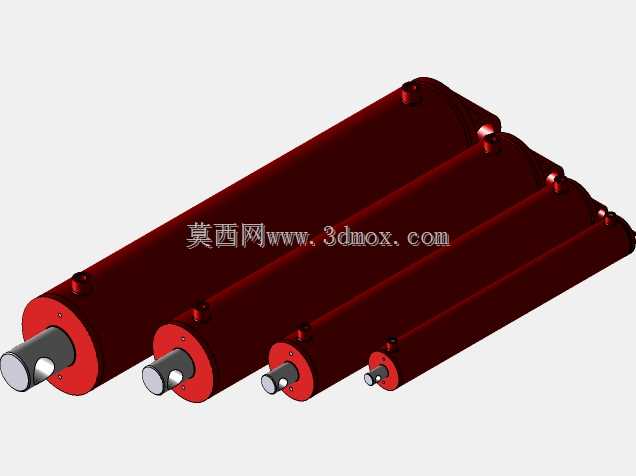

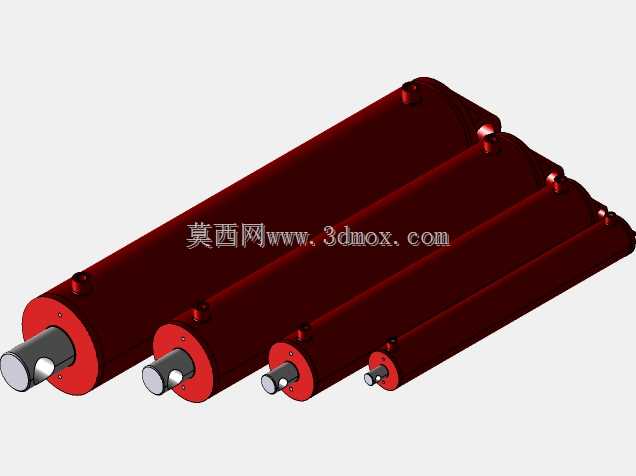

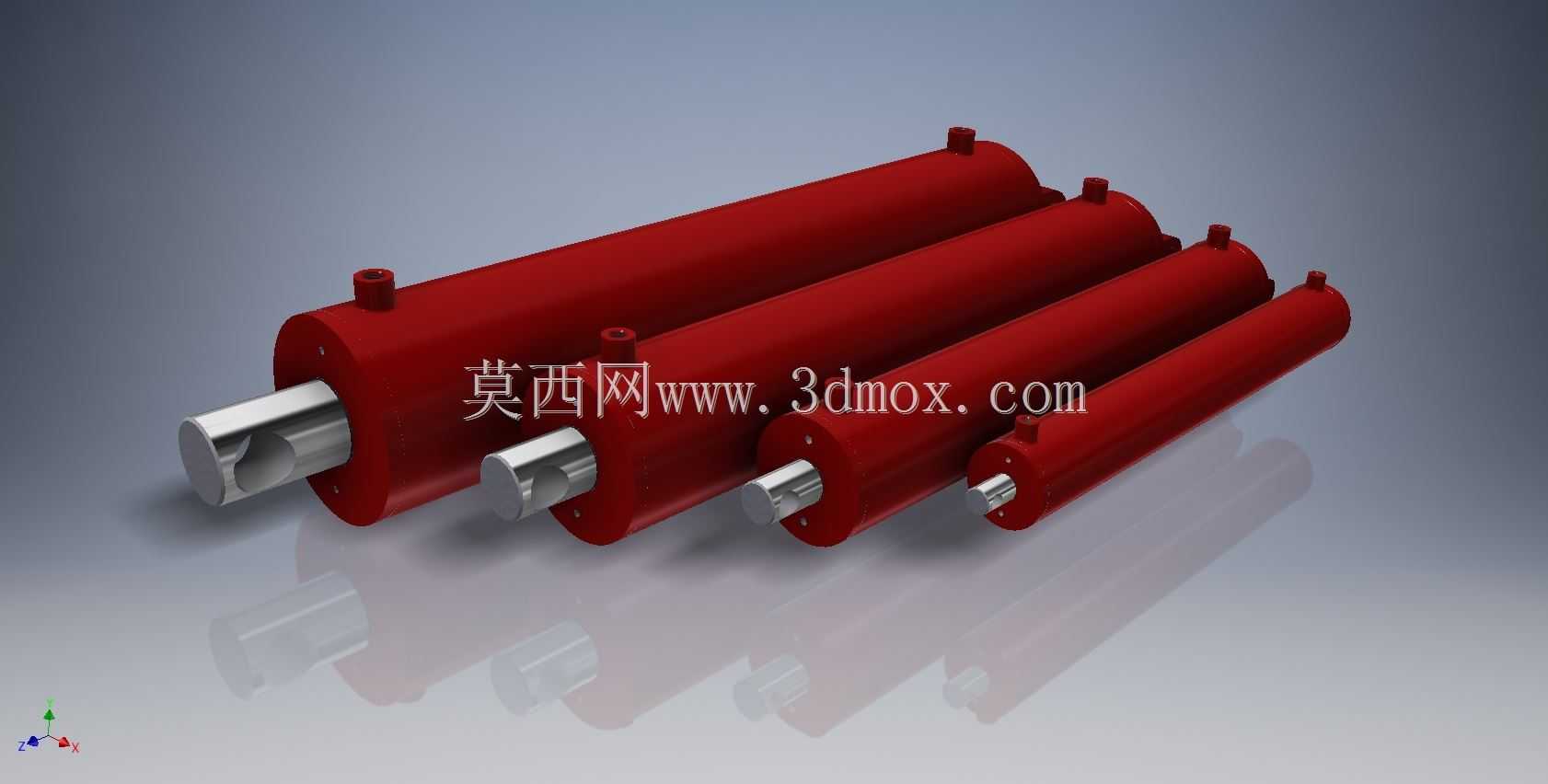

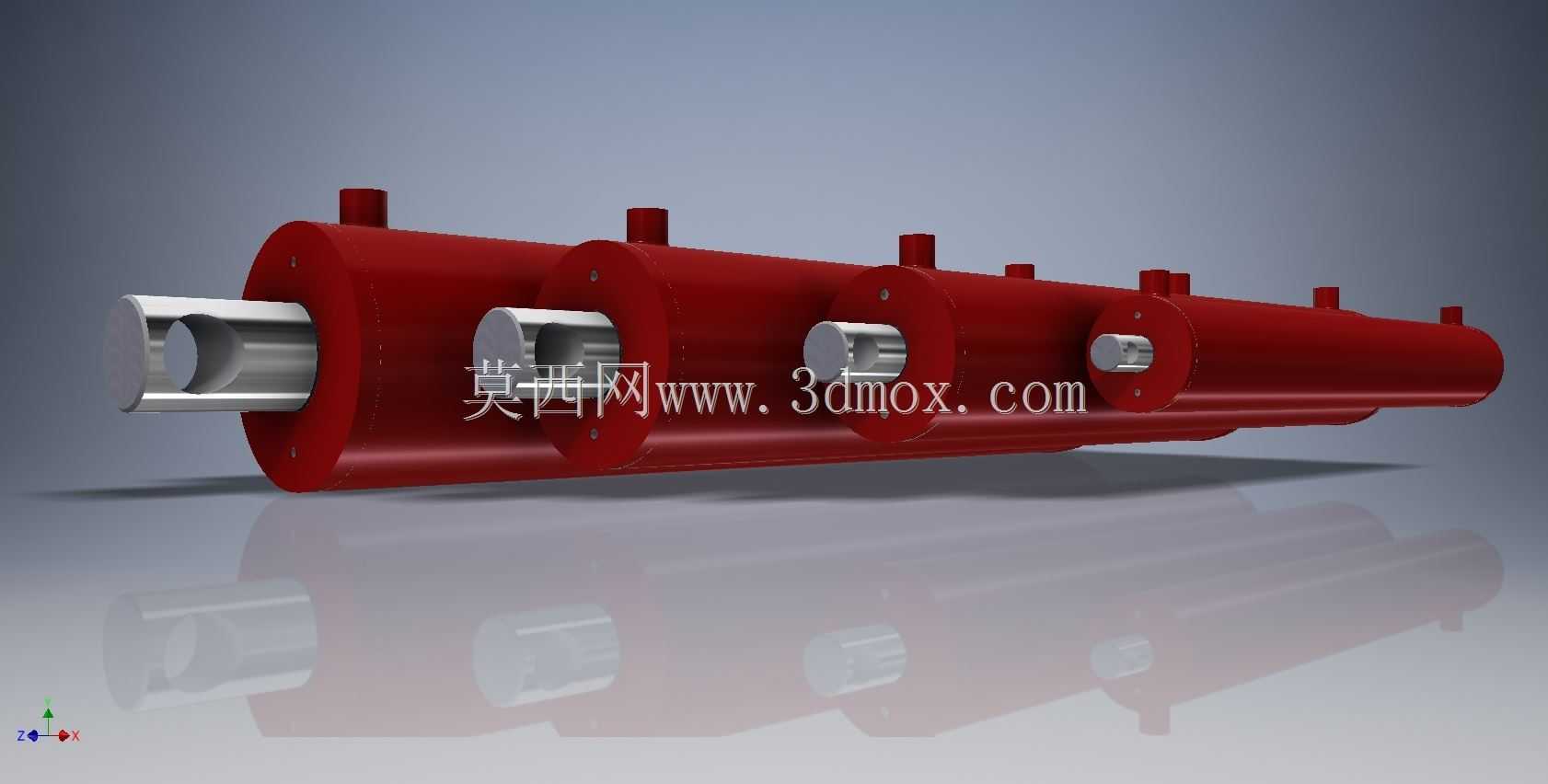

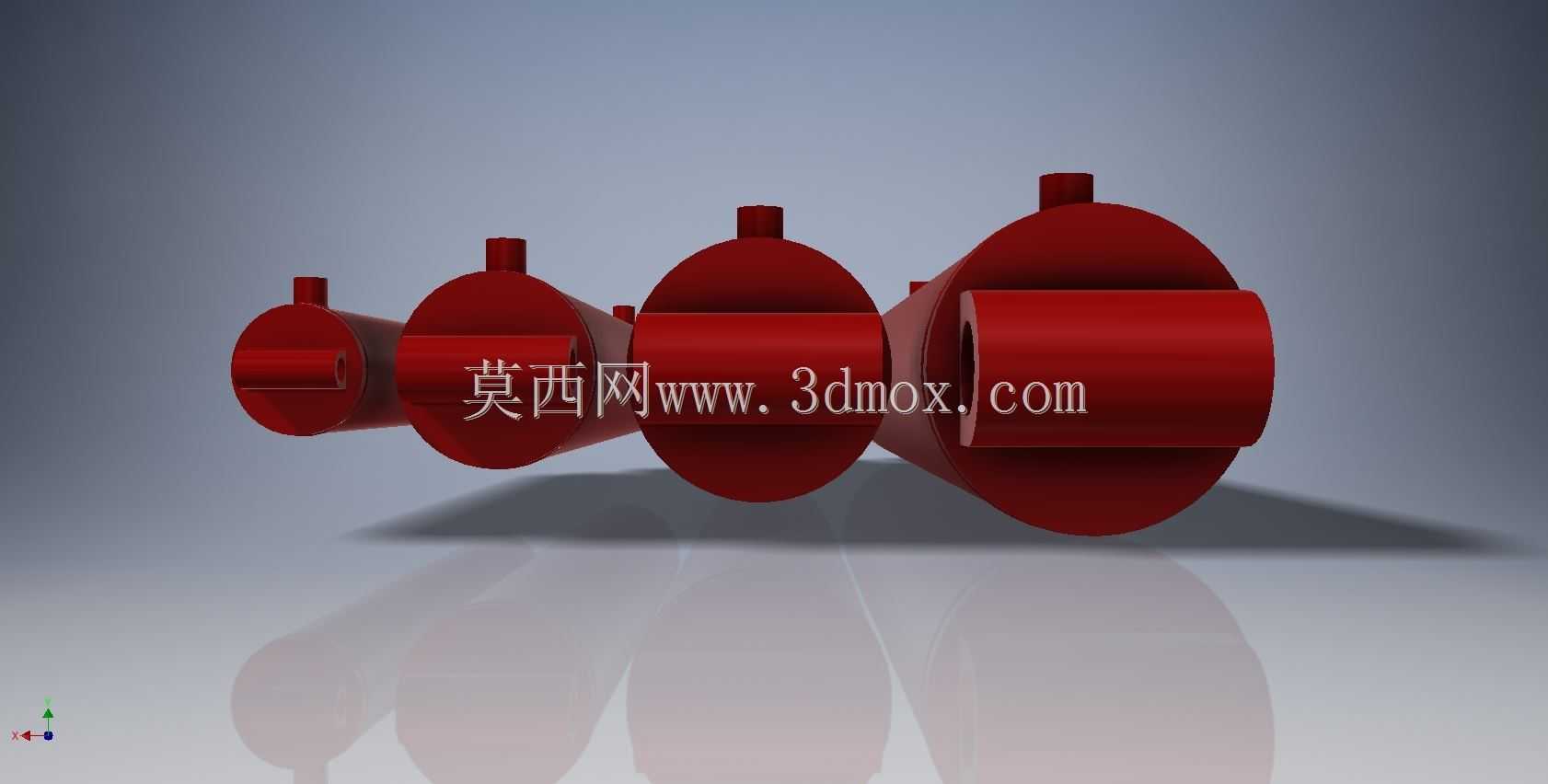

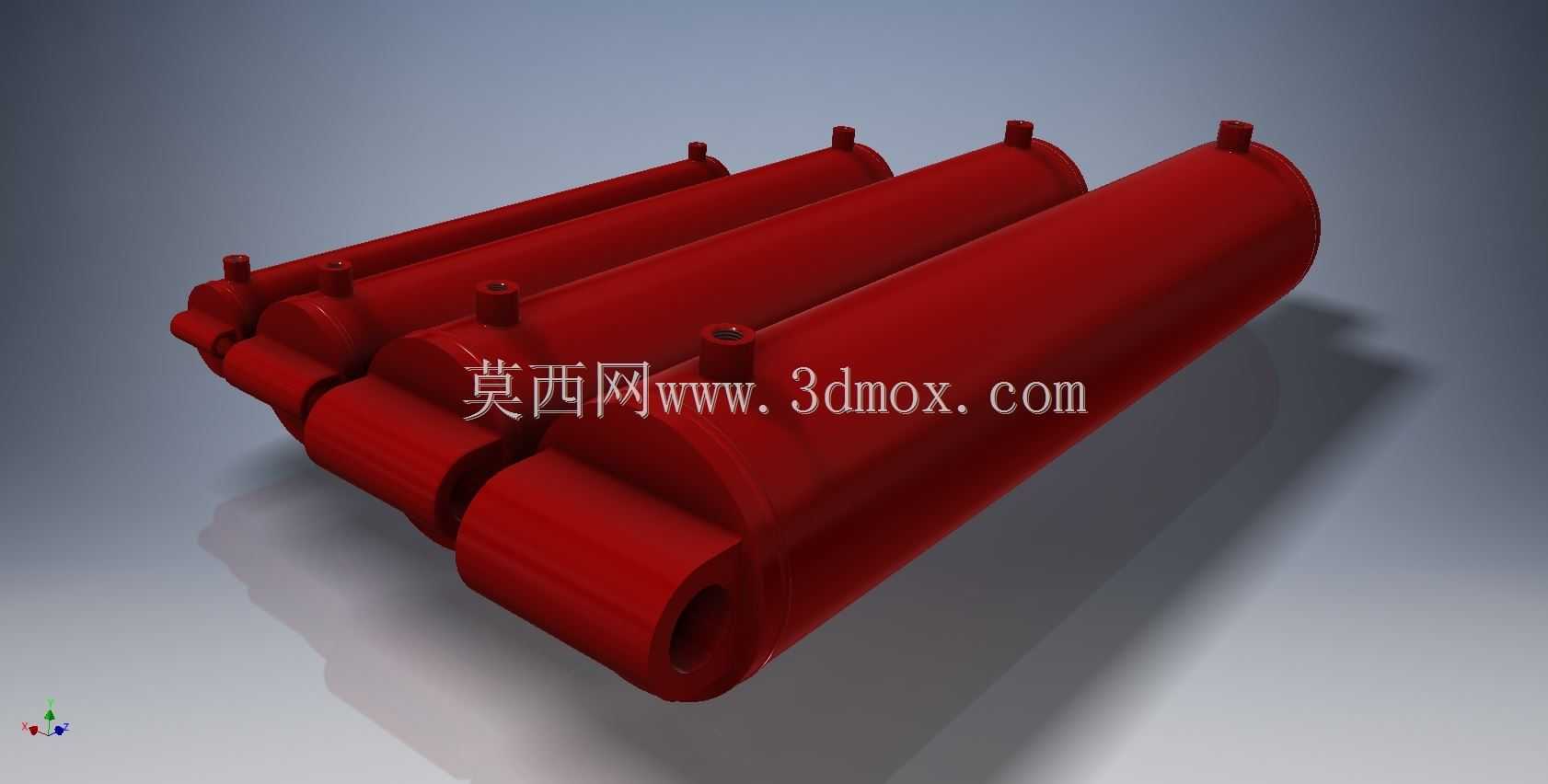

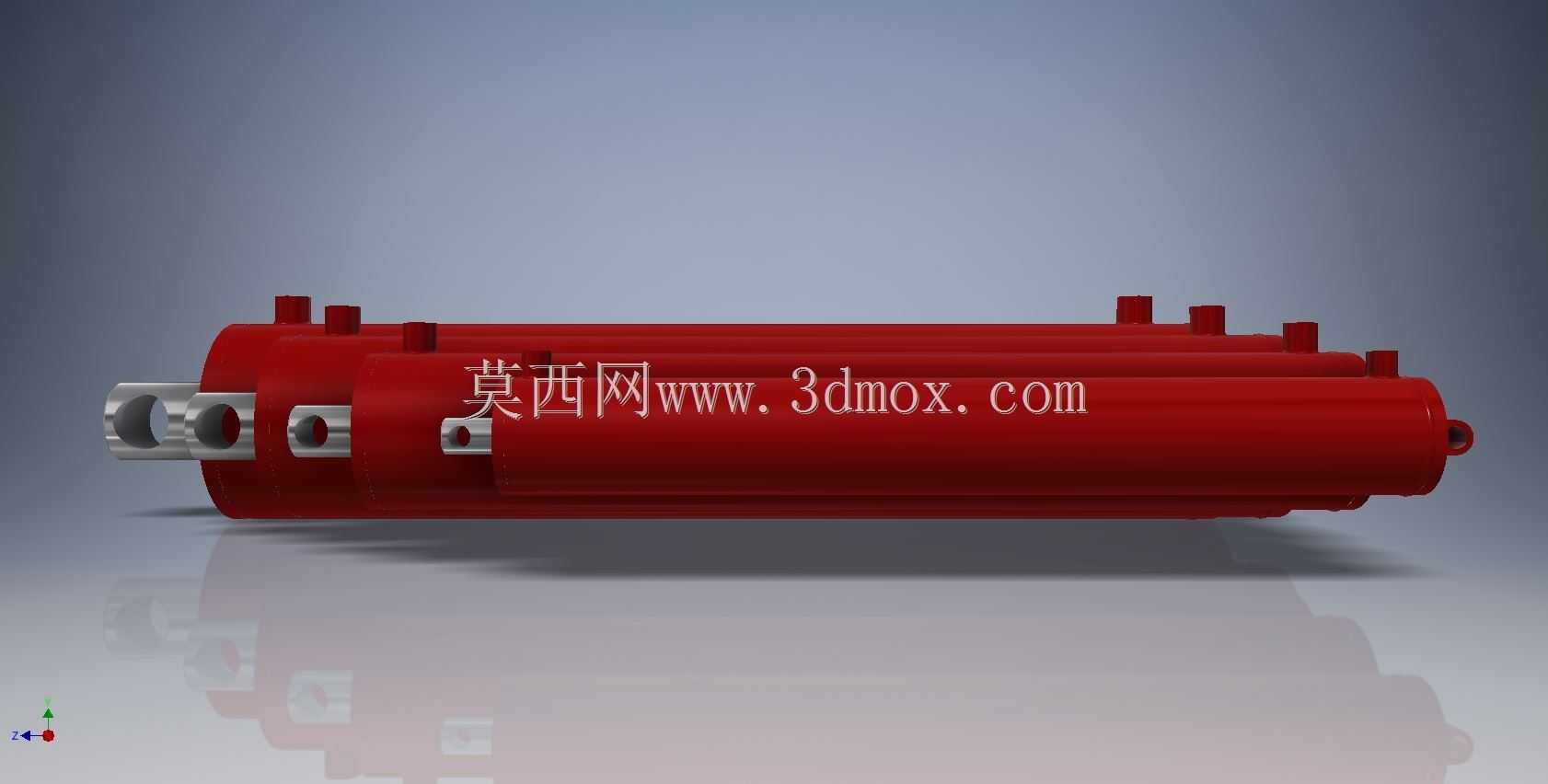

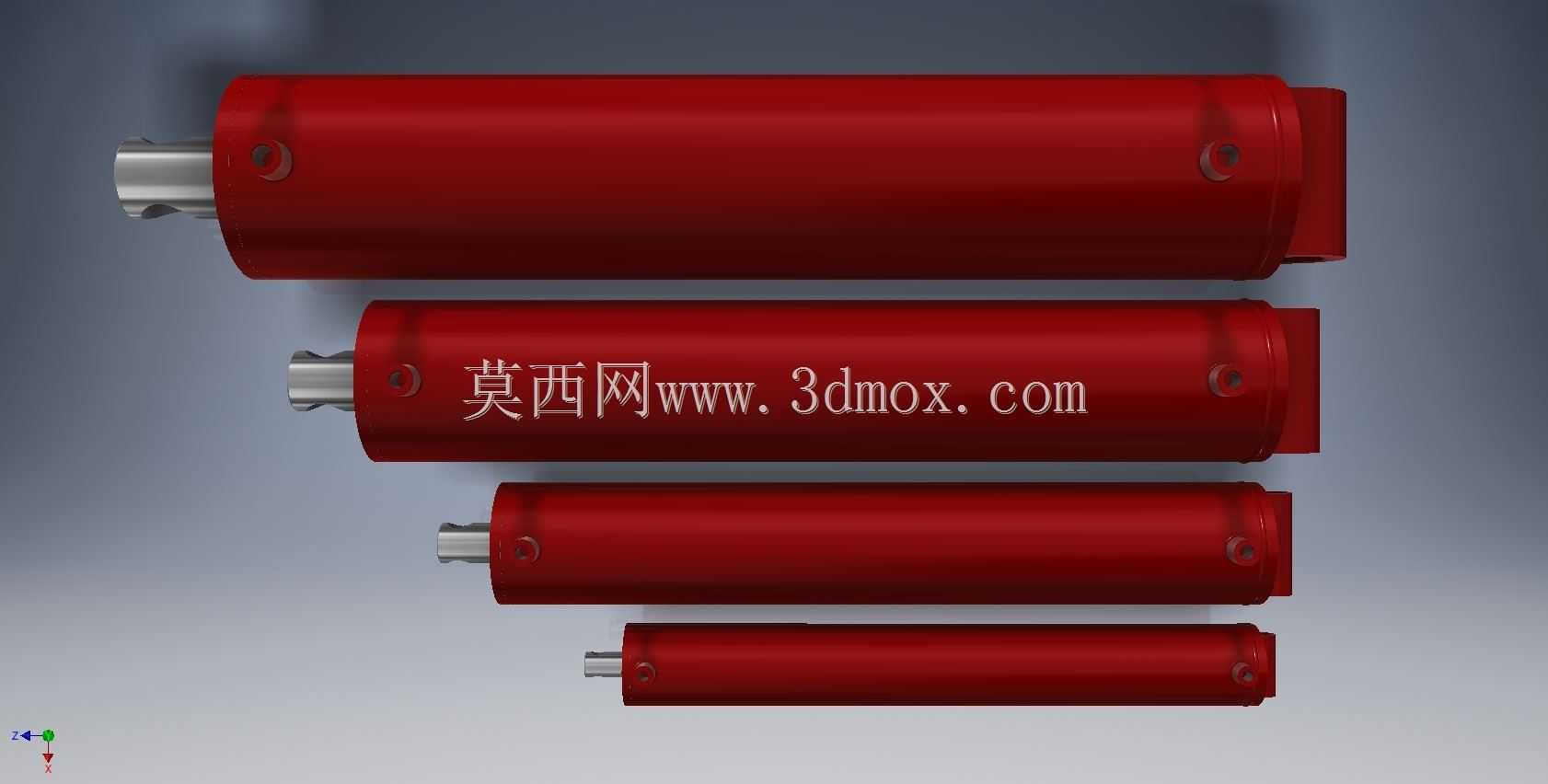

这类焊接结构的移动级液压缸，在工程机械、环卫设备、小型起重装置的直线执行场景里应用极广，不同于拉杆式液压缸的拆装便利性设计，焊接缸筒的结构能承受更高的工作压力，在负载波动大、安装空间紧凑的工况下稳定性更突出。本次呈现的是同系列不同参数的四款样件，核心差异集中在缸径、杆径以及有效行程的匹配上，覆盖从轻载辅助动作到重载主驱动的不同出力需求。从结构设计逻辑来看，缸体采用无缝钢管焊接端盖的形式，省去了拉杆占用的径向安装空间，缸筒外壁预留的油口位置统一做了加厚焊接处理，避免高压油长期冲击导致的焊缝开裂问题；活塞杆表面做了硬化处理，前端的连接头采用通用的叉形结构，能直接适配多数设备的铰接安装位，不需要额外做连接转接件。实际选型时需要注意，不同规格的缸体安装距存在明显差异，最短款的闭合安装长度适配空间局促的翻转机构，最长款的长行程设计则适合需要大位移举升的设备场景，所有样件的径向安装基准保持统一，同系列替换时不需要改动设备上的安装支座，能大幅降低现场改装的工作量。设计过程中针对焊接变形的问题做了工艺预留，端盖焊接位置的缸筒内壁提前做了止口定位，焊接后再进行内孔的精镗加工，保证活塞运动时的同轴度要求，避免运行过程中出现活塞杆偏磨、内泄增大的问题。油口的连接螺纹统一采用通用的公制细牙螺纹，适配常规的液压管路接头，不需要单独定制非标接头；活塞杆伸出端的防尘圈、密封圈槽尺寸遵循通用密封件标准，后期维护更换密封件时可以直接采购标准件，降低运维成本。四款样件的尾部铰接孔尺寸保持一致，仅根据缸径大小调整了铰接销轴的直径匹配，在多缸协同工作的设备上，可以根据不同位置的负载需求搭配不同规格的缸体，共用尾部安装支座的设计能减少整机的零件种类，简化装配流程。
