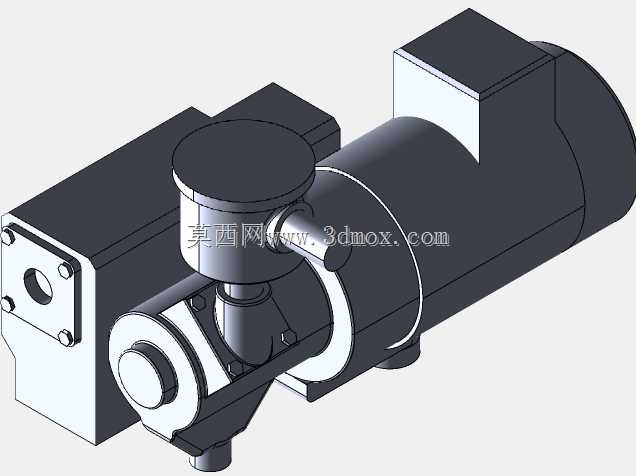

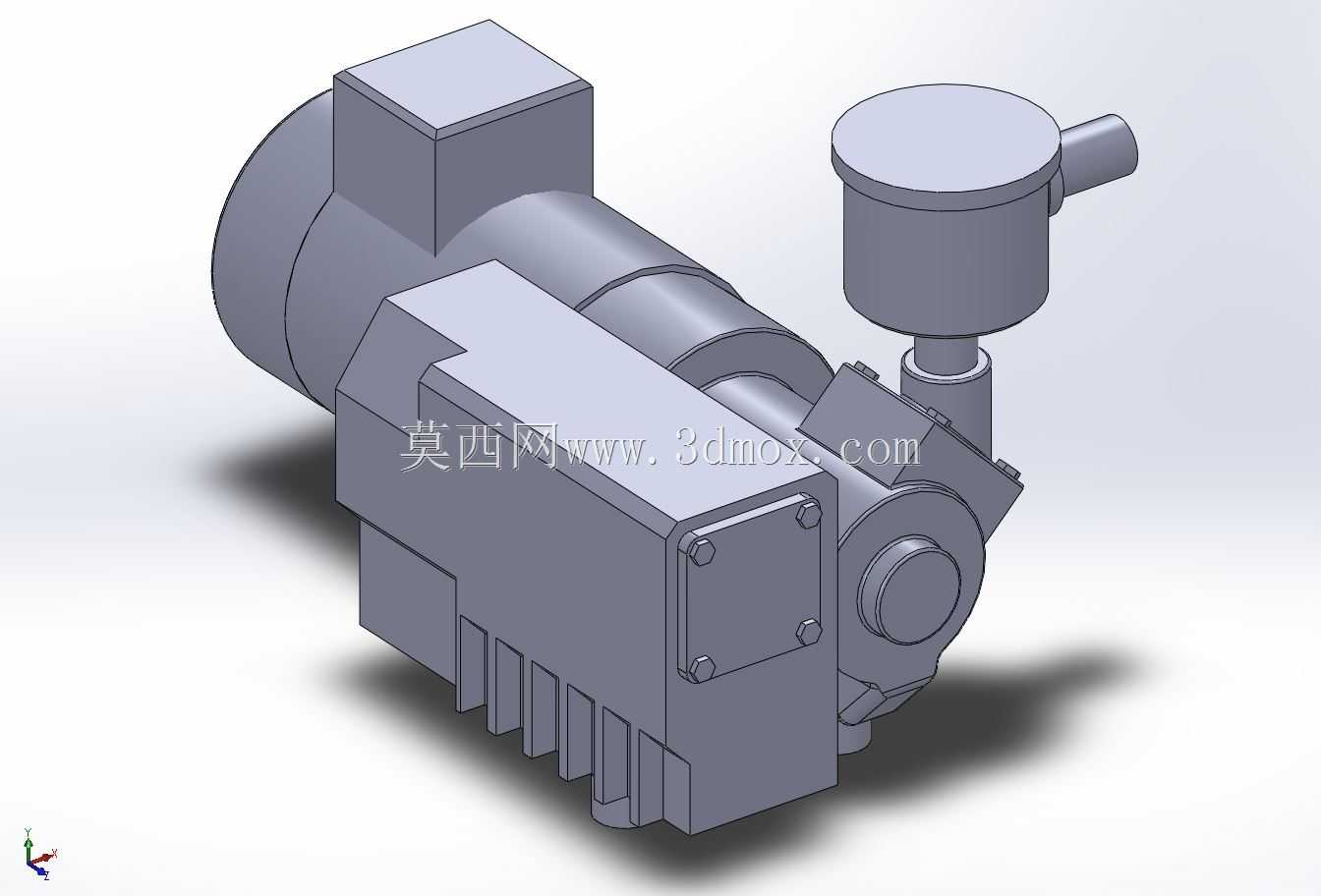

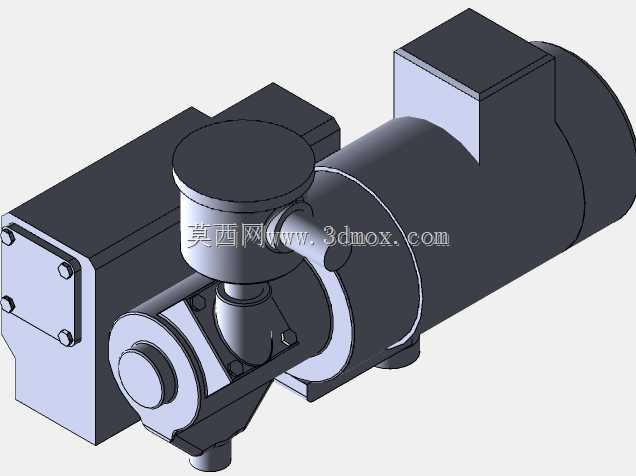

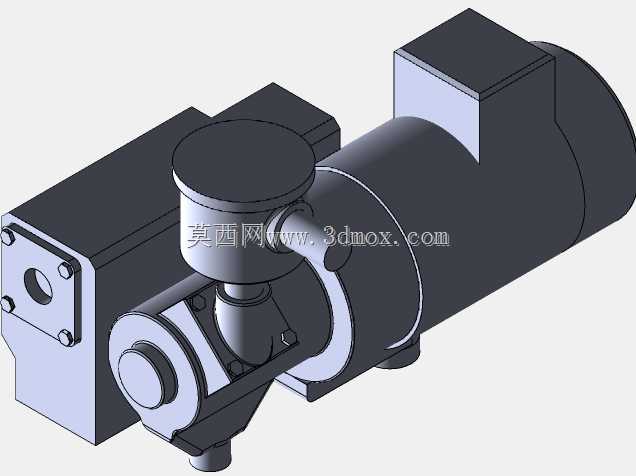

Busch R5 0010型单级防爆真空泵结构

在食品包装真空封装、电子元器件真空注型、小型实验室真空脱气这类对真空度稳定性有要求、且作业场景存在易燃易爆挥发气体的工况里，这类带1HP防爆电机的单级油润滑旋片真空泵一直是小抽速工况的主流选型。这款泵集成了入口过滤器组件，能直接拦截被抽气体里携带的固态碎屑、粉尘颗粒，避免硬质杂质进入泵腔刮伤旋片与缸体内壁，从结构上降低日常运维的拆检频率。从三维结构的布局来看，电机与泵腔采用同轴直连的设计，省去了皮带传动或者联轴器额外占用的安装空间，整体安装底座的固定孔位按照通用小型工业泵的安装间距排布，现场替换同规格旧泵时不需要重新加工安装台面，能大幅缩短设备停机改造的周期。泵体侧面的散热筋结构顺着电机轴向排布，配合电机尾部自带的散热风叶，设备连续运行时能顺着气流方向把泵腔传导过来的热量快速带走，避免长时间高负载运行时油温过高导致的真空度衰减问题。顶部的排气过滤组件采用立式安装结构，既可以减少设备整体的横向占地尺寸，也能在需要更换排气滤芯时直接从顶部拆装，不需要挪动周边连接的管路。泵体上预留的3/4"MNPT进气接口，能直接适配工业现场常用的镀锌钢管或者PU真空软管连接，不需要额外加工转换接头。从建模的结构细节来看，泵腔与电机的连接法兰处做了止口定位设计，装配时能保证电机轴与泵腔转子的同轴度，减少运行过程中的径向跳动，降低运转噪音与轴承的额外磨损。旋片的安装槽在转子上做了等角度均分，保证转子高速旋转时的动平衡性能，避免长期运行出现底座共振的问题。入口过滤器的壳体采用快拆卡箍结构，日常清理滤芯时不需要完全拆卸管路，只需要松开卡箍就能取出滤芯吹扫清理，适合需要频繁清理过滤组件的多粉尘作业场景。防爆电机的接线盒采用隔爆结构设计，接线腔与电机内部完全密封，能满足二类防爆区域的使用要求，在有少量有机溶剂挥发的印刷、注塑周边配套真空场景下也能安全运行。整体结构没有冗余的外置组件，所有气路连接都集成在泵体本体上，减少了外接管路漏气的风险点，对于做真空系统集成的设计人员来说，在做整机布局时可以直接套用这个模型的安装边界，不需要额外预留过多的拆装操作空间，能有效缩小整套真空设备的整体外形尺寸。
