高扬程大流量离心泵闭式叶轮结构

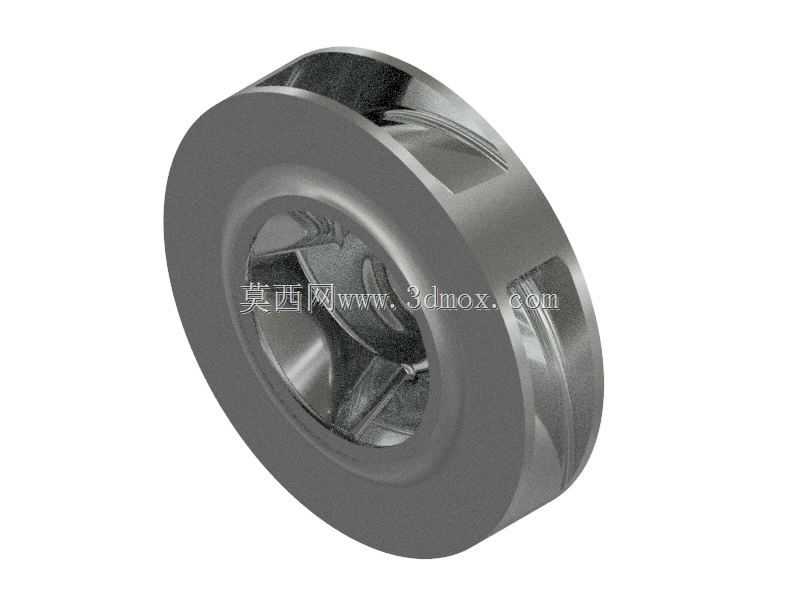

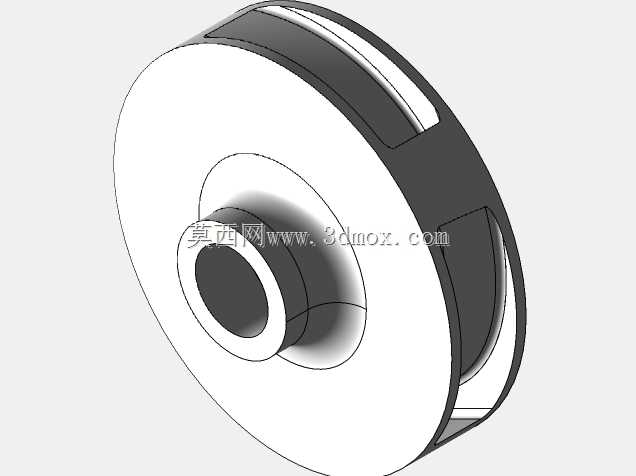

这款叶轮是单级离心泵的核心过流做功部件，适配扬程70米、额定转速1500转每分的工况点，额定工况下输送介质流量可达810立方米每小时，多用于市政供水增压、工业循环水输送、中型水利调水等场景，也可适配清水或物理性质接近清水的低腐蚀性介质输送工况。从结构设计来看，采用闭式叶轮结构，前后盖板与扭曲叶片一体成型，叶片型线经过水力优化，进水流道顺着介质流入方向做顺滑过渡，能有效降低介质进入叶轮流道时的冲击损失，减少叶轮入口处的涡流脱流现象，避免工况偏移时容易出现的气蚀问题，提升泵组在额定流量区间的运行效率。叶轮中心的轮毂位置做了加厚处理，用于和泵轴配合传递扭矩，安装时需保证轮毂内孔与泵轴的配合公差符合过渡配合要求，键槽位置与轴键对齐后通过轴端锁紧螺母固定，需控制锁紧力矩避免轮毂受力变形影响动平衡精度。叶轮前后盖板的外圆尺寸与泵体的密封环间隙需控制在合理范围，间隙过大会导致容积效率下降，间隙过小则容易在运行中出现摩擦剐蹭，安装前需核对叶轮出口宽度与泵体流道的对中情况，避免流道错位造成额外的水力损失。叶片的出口安放角结合额定扬程参数做了匹配设计，在1500转的转速下，能将流入叶轮的介质通过离心作用加速升压，顺着叶片流道甩入泵体的蜗壳流道内，完成动能到压力能的转换。整个叶轮做了动平衡校正，剩余不平衡量控制在允许范围内，避免高速运行时出现振动超标问题，延长泵组轴承与机械密封的使用寿命。在选型替换时，除了核对叶轮的外径、入口直径、轮毂内孔尺寸、键槽规格等安装边界参数，还需确认叶片的流道宽度与出口角度是否匹配原泵的水力性能曲线，避免替换后出现扬程流量偏离设计值、电机过载或者运行效率偏低的问题。日常检修时，可通过检查叶片表面的冲蚀、气蚀损伤情况判断叶轮的使用寿命，若叶片表面出现蜂窝状凹坑或者流道磨穿情况，需及时更换同参数叶轮，避免泵组性能下降影响系统正常运行。
