道格拉斯M32蜗杆驱动手动往复油泵结构

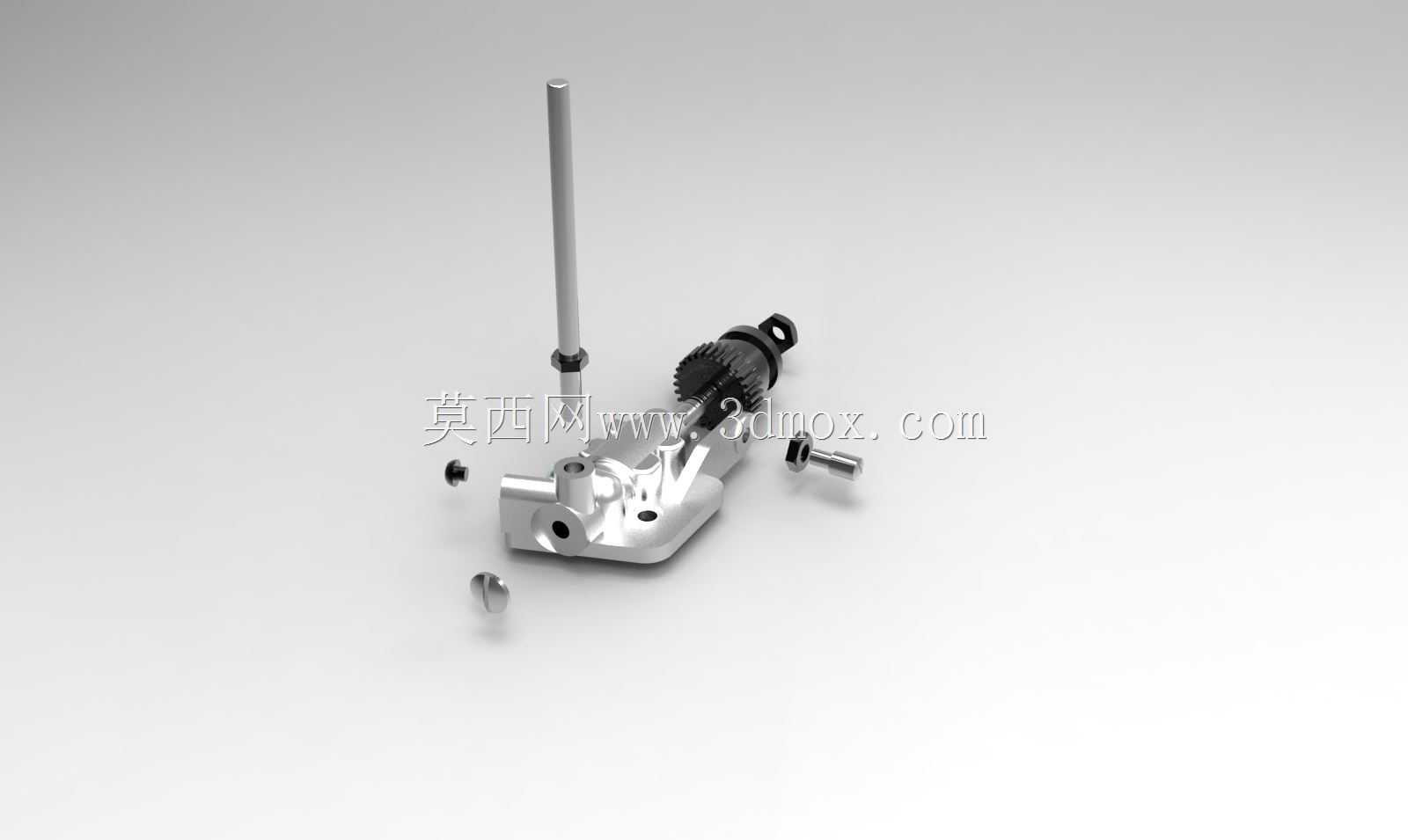

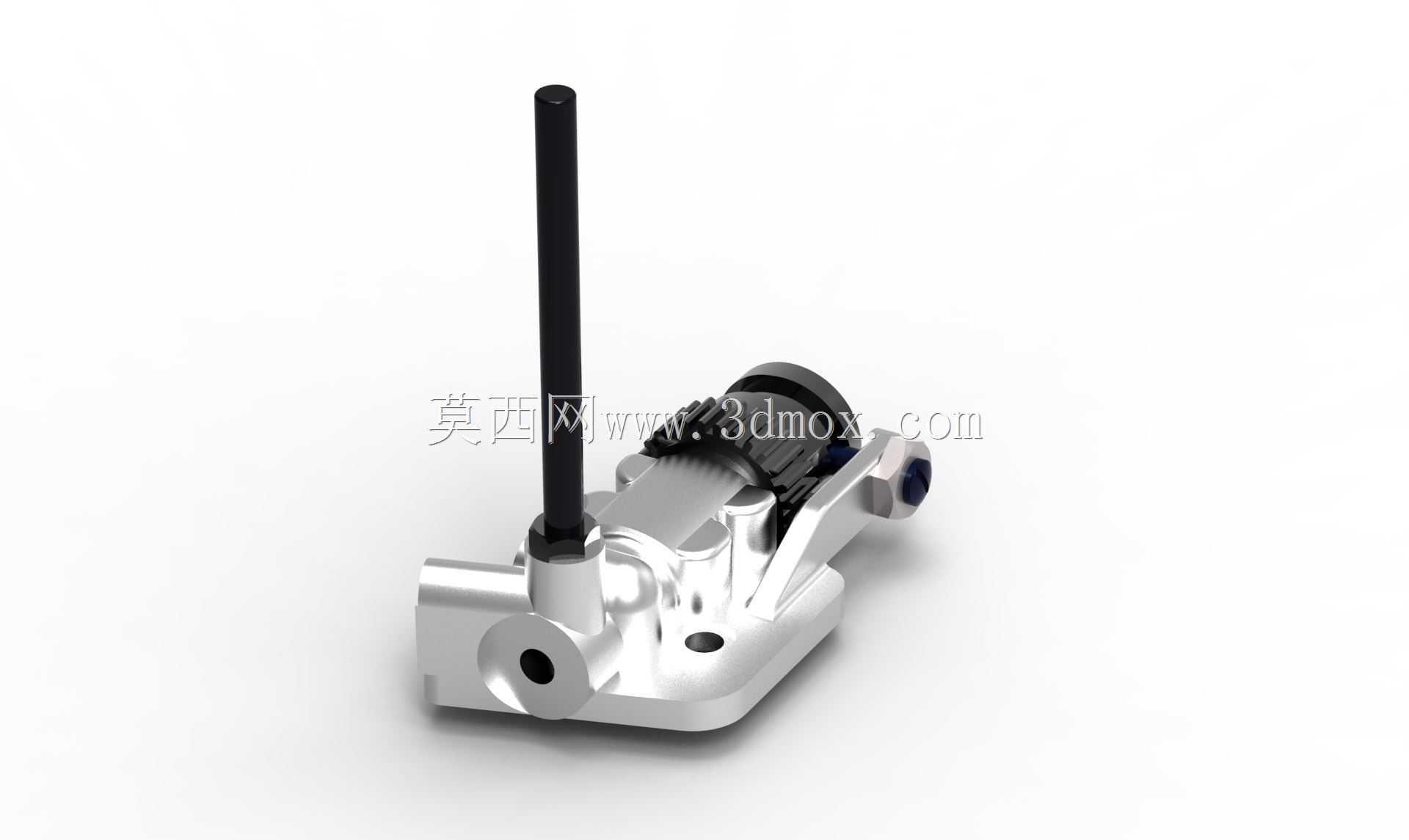

　　这款蜗杆驱动往复式油泵，多应用在无持续电力供给的小型液压回路、应急润滑供油场景，也可作为移动式液压机具的手动动力源，在野外作业设备、老旧机床改造、小型工程机械的辅助供油回路中十分常见，能够在主供油系统失效时提供临时压力油输出，保障关键摩擦副不会出现干磨损毁。从结构设计来看，整体采用一体化压铸铝合金基座作为承载主体，基座上预留了两个贯通的安装孔位，可通过螺栓直接固定在设备机架的水平安装面上，安装面平面度要求控制在0.1mm以内，避免安装后壳体变形导致内部蜗杆副卡滞。操作杆采用长直圆钢材质，表面做发黑防锈处理，杆身与基座上的导向套采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证操作时杆身不会出现过大晃动，

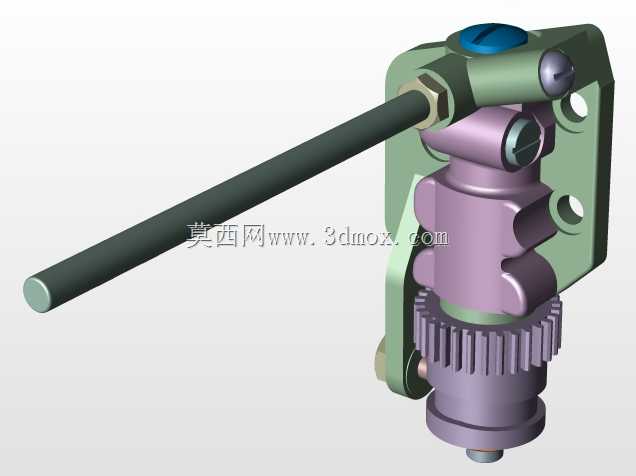

　　也避免低温环境下因热胀冷缩出现卡滞问题。内部采用蜗杆传动结构将操作杆的上下往复动作转化为柱塞的往复抽吸动作，相比传统的摆杆驱动结构，蜗杆传动的力传递效率更高，操作力可降低约15%，同时传动过程更平稳，输出油压的脉动更小。泵体的进出油口采用内螺纹接口设计，可直接对接标准液压油管，接口处的密封槽尺寸适配常规O型密封圈，装配后可承受最高16MPa的工作压力而不出现渗漏。设计过程中优先考虑了野外无维护场景的耐用性，所有外露金属件都做了对应的防锈处理，内部运动副的摩擦面预留了存油槽，可储存少量润滑脂，保证长期放置后首次操作不会出现干摩擦。整体外形紧凑，操作杆竖直状态下整体高度不超过280mm，基座的安装孔距为72mm，

　　适配多数小型设备的预留安装空间，不需要额外制作过渡安装板即可完成装配。在实际选型应用中，这款泵的单次往复排油量约为2.5mL，可满足单点润滑或者小型液压油缸的慢速动作需求，不适合大流量快速供油的场景。结构上没有采用复杂的单向阀结构，而是利用柱塞与泵腔的配合间隙实现配流，零件数量少，后期拆解维护十分便捷，普通机修人员不需要专用工具即可完成密封件更换与内部清洁作业。
