金属加工车间用简易卷纸承放支架

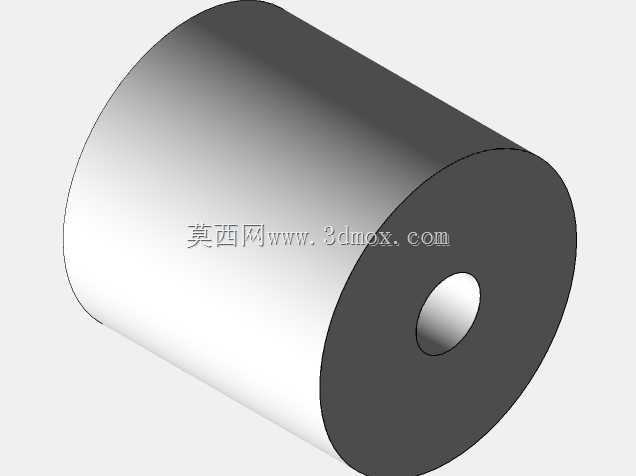

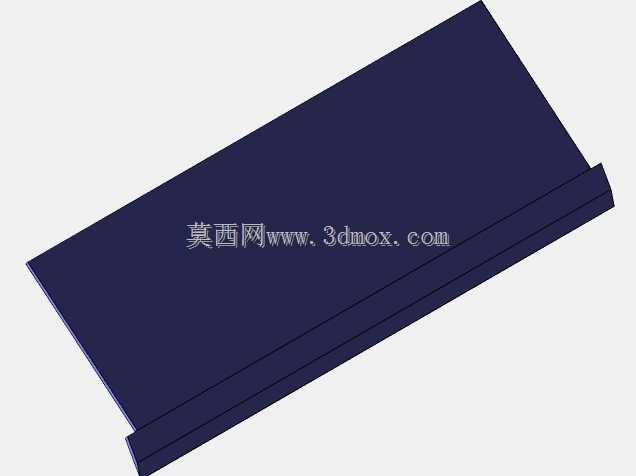

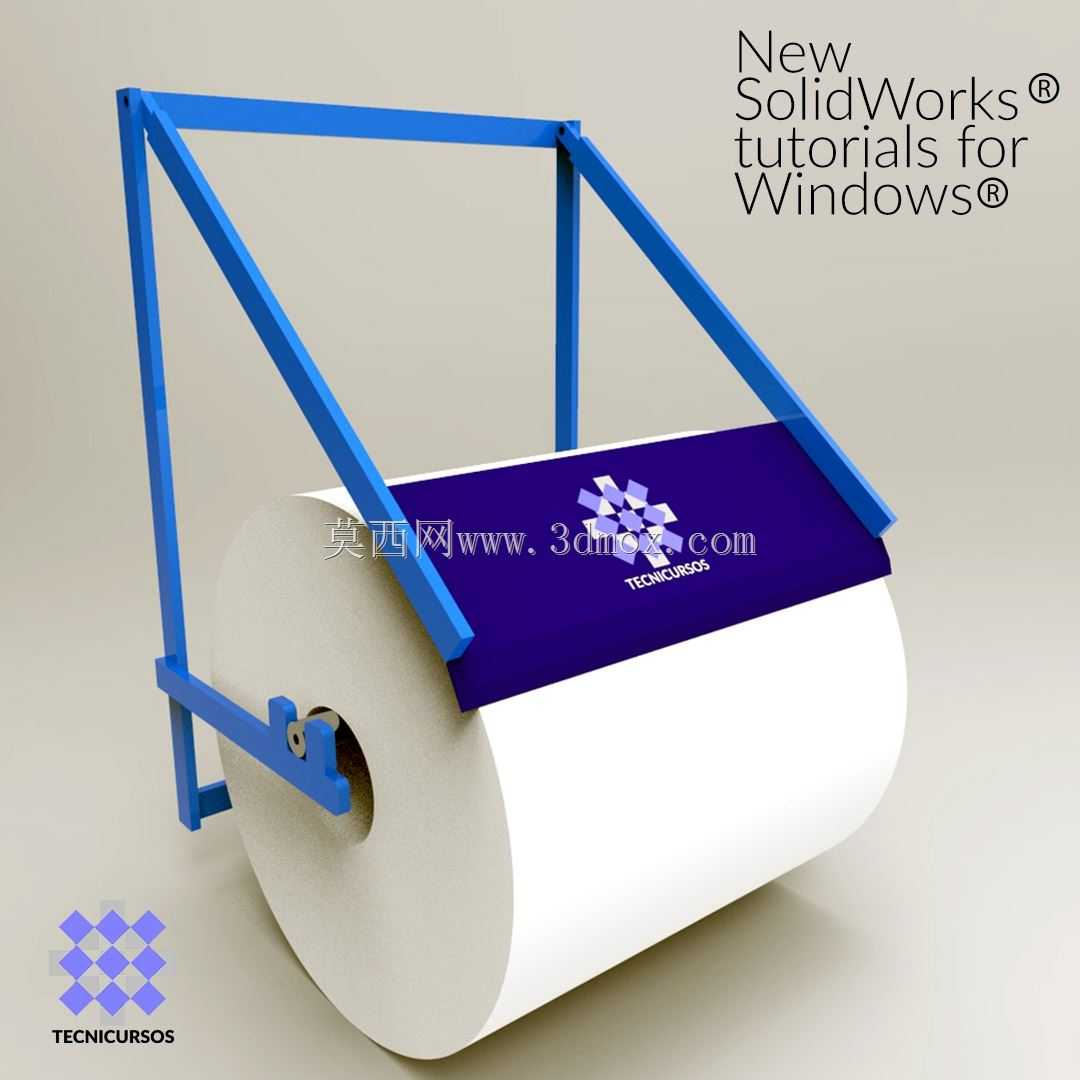

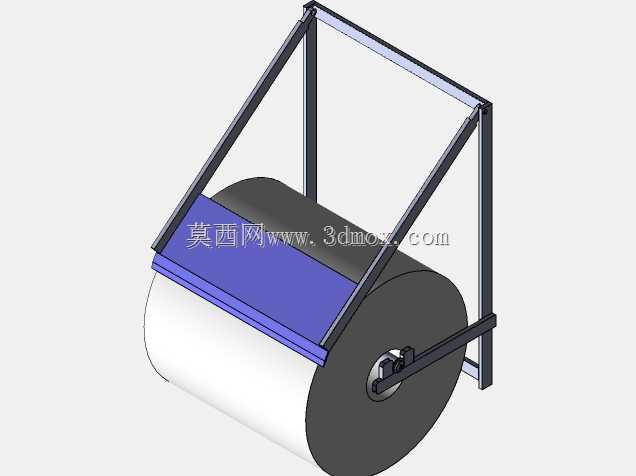

这款卷纸承放支架的设计初衷，是解决金属加工车间日常作业中，大卷工业擦拭纸随意堆放、取用不便、易被切削液或金属碎屑污染的痛点。在车铣磨钻等常规机加工工位旁，操作人员需要频繁取用擦拭纸清理工件表面残屑、擦除手上油污或是清洁设备外露面，传统的塑料卷纸架承重不足，遇到车间常用的大克重、大直径工业卷纸时容易变形断裂，且无法适配车间复杂的安装环境。这款支架采用三角斜撑式框架结构，整体用方管焊接成型，没有多余的复杂构件，加工门槛极低，车间自有焊接班组即可完成下料焊接制作，不需要额外外协加工。从结构受力来看，两侧的斜向支撑直接将卷纸的竖向重力传导至底部安装面，避免了悬臂结构长期承重出现的变形问题，前端的压杆结构可以在抽拉纸张时提供足够的阻尼，不会因为抽拉力道过大带出多余的纸张，也能防止卷纸在支架上随意转动导致纸卷松垮散落。安装时不需要复杂的预埋工序，既可以通过底部的安装孔直接固定在工位旁的工作台立面，也可以加装底座放置在地面，适配不同车间的工位布局。支架的开口尺寸适配市面上常规直径的工业大卷纸，纸卷安装位的轴杆采用快拆结构，更换纸卷时只需要拔出一侧的限位销即可完成纸卷更换，全程不需要额外工具，单人十秒内就能完成换卷操作。框架的表面做了喷塑处理，能够耐受车间常见的切削液、机油飞溅，不会因为长期接触油污出现锈蚀掉漆的问题，边角位置都做了倒角打磨，避免操作人员取纸时被尖锐的焊渣或是边角划伤。在实际使用场景中，这类支架除了放置擦拭卷纸，也可以根据车间需求调整尺寸，用来承放小卷的包装保护膜、缠绕膜等卷状物料，结构本身的拓展性较强。设计时没有采用复杂的钣金折弯件，所有构件都是标准型材下料，焊接完成后只需要简单打磨焊道即可做表面处理，制作成本极低，适合加工车间批量制作布置到各个工位，替代市面上采购的承重不足的商用卷纸架，完全匹配金属加工车间的恶劣使用环境，不需要频繁更换损坏的支架，也能让工位旁的物料摆放更规整，减少因为纸卷随意堆放导致的地面杂乱、纸卷被踩踏污染的浪费问题。
