线缆绝缘层剥离加工专用设备结构

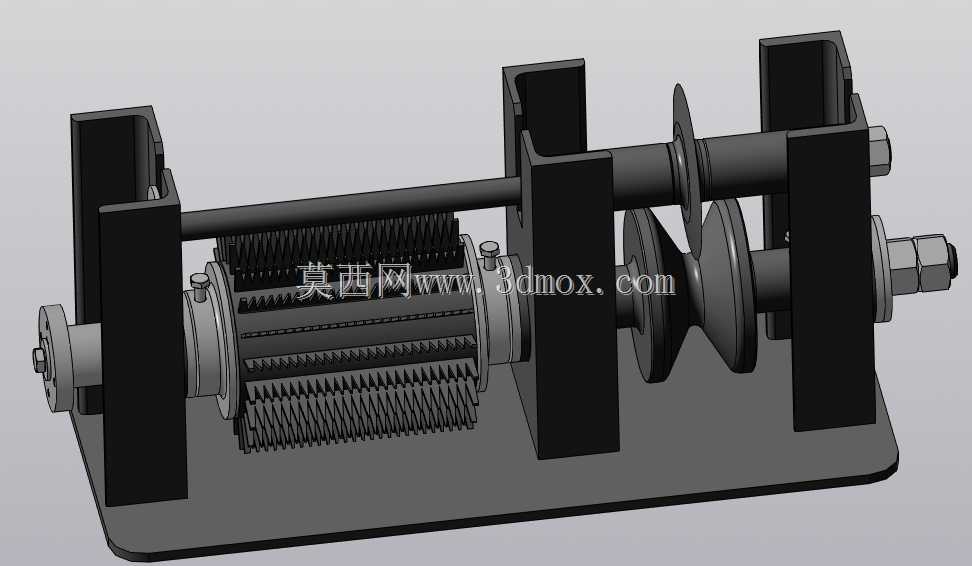

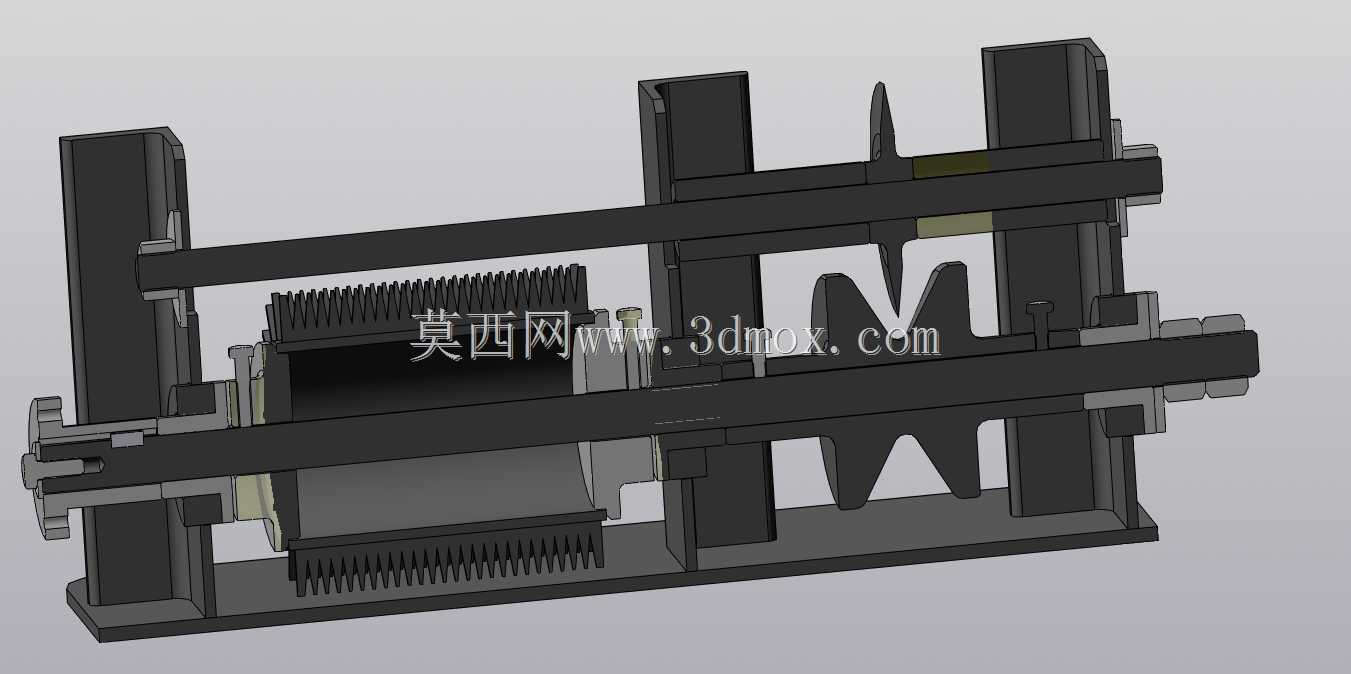

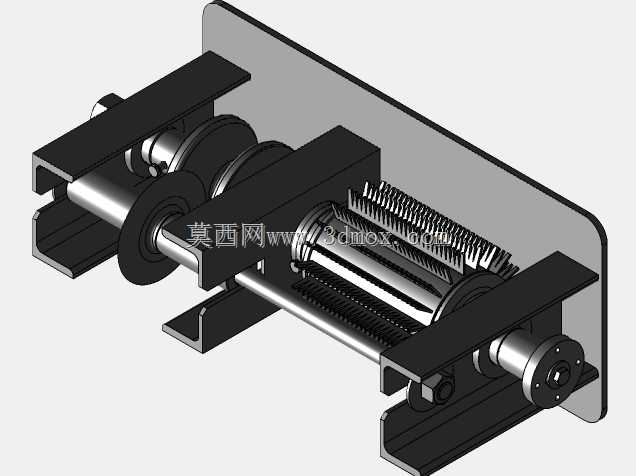

这套结构面向线束加工场景的绝缘层剥离工序设计，适配多规格单芯、多股线缆的端部剥除作业，常见于电子线束组装、电力线缆预处理、家电配线加工等生产环节，可替代传统手工剥线的低效操作，规避人工裁切时损伤线芯、剥除长度不一致的常见问题。从结构布局来看，设备采用卧式双轴排布逻辑，下层为带齿纹的送料辊组，辊面加工细密防滑齿，可在压紧线缆时提供足够摩擦力，保证送进过程中线缆不打滑、不偏移，送料辊的压紧间隙可通过侧方支座的调节结构微调，适配不同线径的线缆加工需求，覆盖常规弱电布线到小规格电力线缆的加工范围。上层横置的横梁搭载裁切与定位组件，中间位置的V型定位块可对送入的线缆做径向居中约束，保证剥刀作用位置始终对准线缆轴线，避免偏心裁切导致的切口歪斜、线芯刮伤问题，V型块的开口尺寸可根据常用线径做适配更换，安装接口采用快拆式设计，换型时无需复杂调试即可快速完成组件更换。设备的裁切执行件采用双刃对称结构，剥线时两侧刃口同步切入绝缘层，切入深度可通过侧方的调节螺母做微米级微调，既能保证完全切断绝缘层，又不会伤及内部铜质或铝质线芯，刃口采用高碳钢材质，长时间加工后仍能保持锋利度，减少刃口磨损带来的加工不良。两侧的立式支座承担所有轴系的支撑功能，支座与底部安装底板采用定位销加螺栓的连接方式，保证各轴系的平行度与同轴度公差控制在装配要求范围内，底板预留标准安装孔位，可直接固定在生产线工作台面或配套机架上，安装边界满足常规线束加工工位的布局要求，不会占用过多操作空间。整套结构的运动逻辑清晰，送料、定位、裁切动作可通过配套的驱动组件实现连贯作业，各运动部件之间预留足够的安全间隙，避免运行过程中出现干涉卡滞，日常维护时只需定期清理辊面与刃口附着的绝缘碎屑，检查调节部位的锁紧状态即可，无需复杂的拆解保养。针对不同的剥线长度需求，可通过调整送料辊的送进行程实现精准控制，剥除长度的控制精度可满足绝大多数线束加工的工艺要求，加工后的线缆端部绝缘切口平整，无残留毛边，可直接进入后续的端子压接、焊锡等工序，无需额外的修整处理。
