费斯托型气动压紧式夹具结构设计

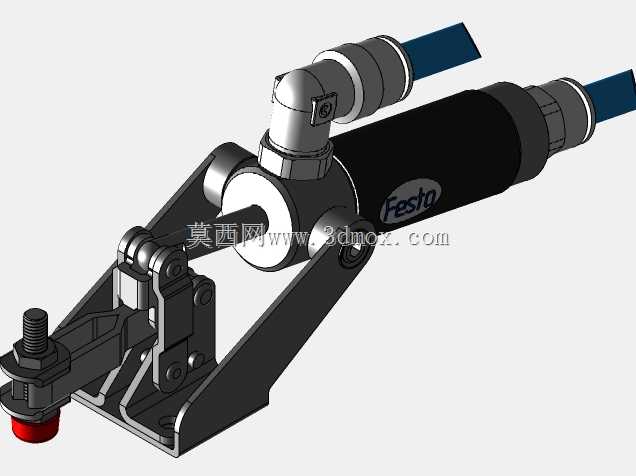

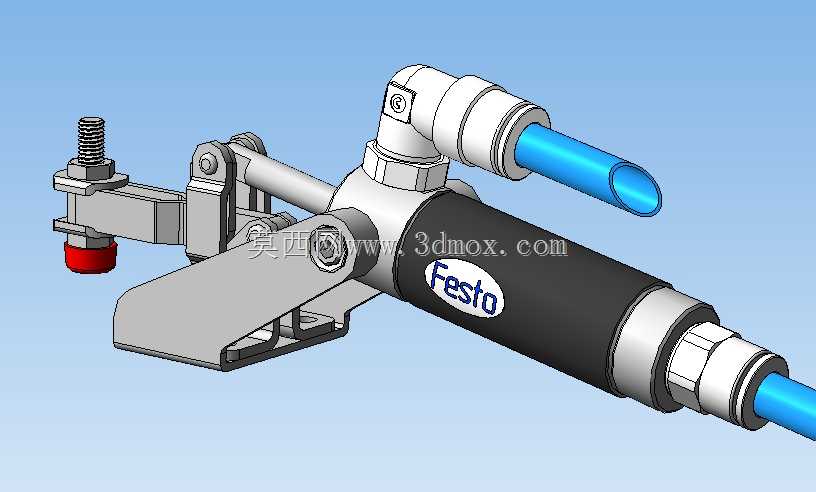

这款气动压紧夹具是工装治具领域常用的快速夹紧执行部件，核心采用费斯托标准圆形气缸作为动力源，搭配连杆式压紧臂结构，相比手动夹具可大幅提升工位装夹效率，在自动化装配线、焊接工装、机加工辅助定位工位都有广泛应用。从结构设计逻辑来看，气缸轴向输出的直线推力，通过铰接式连杆机构转换为压紧臂的圆弧摆动压紧动作，连杆机构的死点位置设计是核心要点，当压紧臂到达工作位置时，连杆铰接点越过力臂死点，即便气源出现压力波动甚至短暂失压，压紧臂也不会自行松脱，可避免工件飞出的安全隐患。安装端采用带安装孔的水平底座，底座预留两个沉头安装孔，可直接通过螺栓固定在工装基板、铝型材工作台或者专用治具架上，安装边界清晰，底座厚度控制在适配常规工装的尺寸范围，不会过多占用工位垂直空间。压紧臂末端配备可调式压头，压头带橡胶缓冲垫，一方面可以通过旋转螺杆调整压紧行程，适配不同厚度的工件装夹需求，另一方面橡胶垫可避免刚性压头刮伤工件表面，针对有色金属、塑料件等易刮伤工件的装夹场景兼容性更好。气缸两端配备快插式气管接头，适配常规气动系统的气管规格，可直接接入车间现有气源回路，无需额外定制接头配件。整体结构的运动间隙经过合理设计，铰接转动部位预留了润滑脂存储间隙，长期往复动作不会出现卡滞问题，压紧臂的摆动角度经过校核，完全打开状态下可留出足够的工件取放空间，不会干涉操作人员上下料动作，也能适配自动化机械手的取放料路径。在实际选型应用中，这类夹具常成组布置在焊接工装的工件定位点周边，或者装配线的工件固定工位，相比液压夹紧装置无需配套液压站，整体结构更简洁，维护成本更低，相比手动夹钳无需人工施力，可降低操作人员劳动强度，尤其适合批量生产的高频次装夹工位。
