ANSI标准RFWN对焊法兰全规格系列

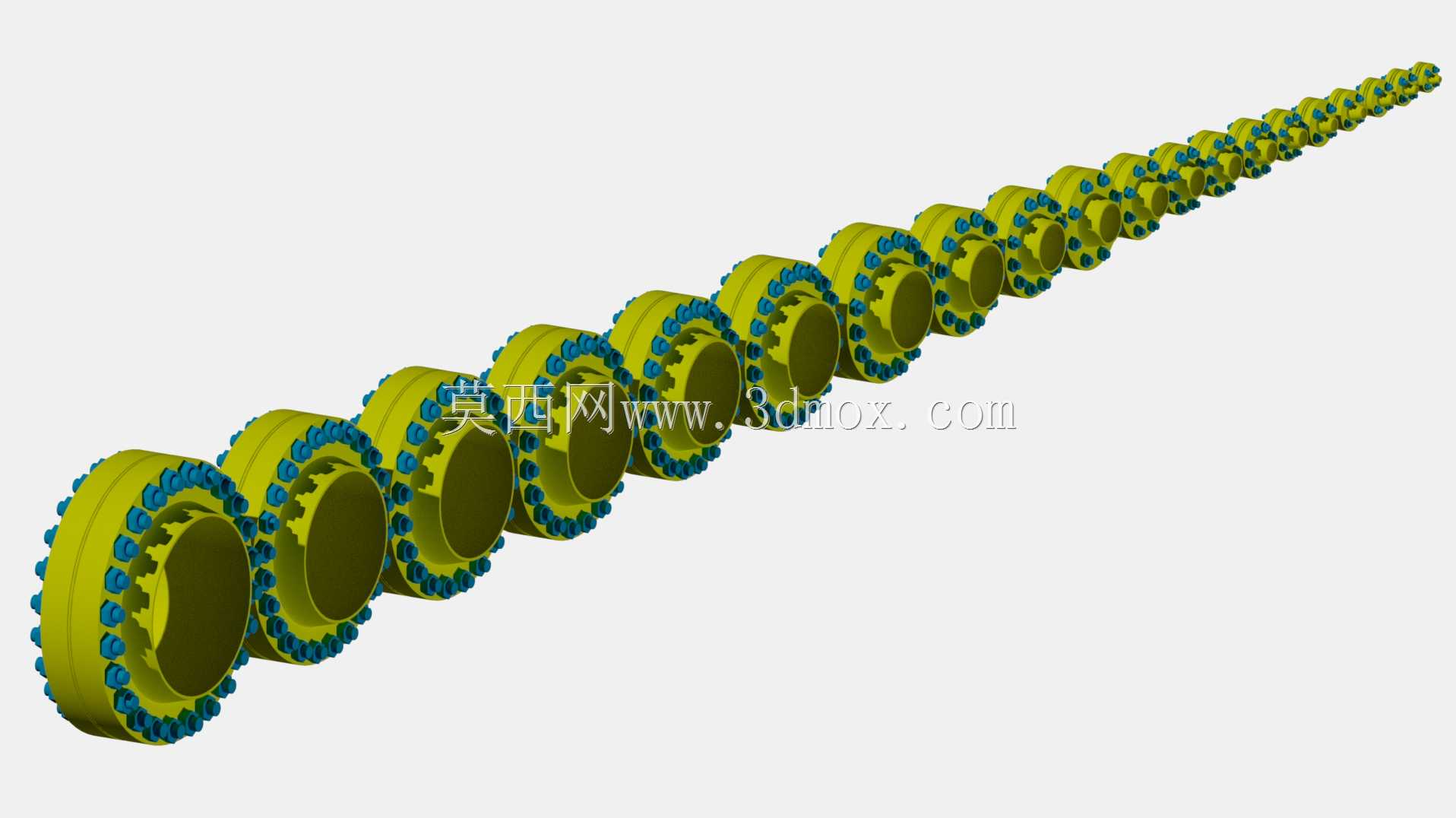

这套RFWN法兰模型覆盖1/2英寸至24英寸全尺寸段，严格遵循ANSI B16.5 600磅级压力等级规范设计，可直接用于石化、电力、市政给排水等行业的压力管路系统三维布局设计。在实际工程场景中，带颈对焊法兰的颈部锥段结构能有效分散管道与法兰连接处的应力集中，相比平焊法兰更适用于高温高压、温度波动频繁的管路工况，常见于蒸汽主管线、易燃易爆介质输送管道、长距离输油输气站场的管路连接节点。设计过程中优先匹配对应公称通径的钢管外径公差，法兰密封面采用突面结构，密封水线的加工精度、螺栓孔中心圆直径、螺栓孔数量与孔径均严格对齐ANSI标准要求，可直接与同压力等级的阀门、泵体进出口、设备接管法兰完成装配对接，无需额外调整安装接口尺寸。从安装边界来看，不同通径的法兰厚度、颈部高度、螺栓规格均随压力等级匹配对应参数，小通径法兰可用于仪表引压管、辅助工艺管线的连接，大通径法兰则适配主工艺管道的大流量输送需求，整套模型的法兰端面与管道轴线垂直度、螺栓孔位置度均满足工程装配公差要求，在管路三维布线时可直接调用对应规格模型，快速完成管路系统的干涉检查，避免现场安装时出现法兰与周边设备、支吊架的空间冲突。模型将不同规格的法兰按通径从小到大依次排布，可直观对比各尺寸段的结构比例差异，颈部过渡段的圆弧曲率经过优化，既保证焊接时的操作空间，又能降低管路运行时的局部应力，密封面的突台高度、倒角尺寸均符合标准规范，可直接用于生成工程加工图纸，也可作为管路应力分析的基础模型，帮助设计人员快速完成管路系统的刚度、密封性能校核。在化工装置的管廊设计、电厂汽水管道布置、油气田集输管线设计中，这类标准化法兰模型能大幅减少重复建模工作量，设计人员可直接根据管线公称通径、压力等级选取对应规格，快速完成管路节点的装配设计，同时模型的结构细节完整还原了实际产品的加工特征，可用于施工前的技术交底，帮助安装人员明确法兰与管道的焊接要求、螺栓紧固的力矩参数匹配逻辑，避免因法兰选型错误导致的管路泄漏、安装返工等问题。
