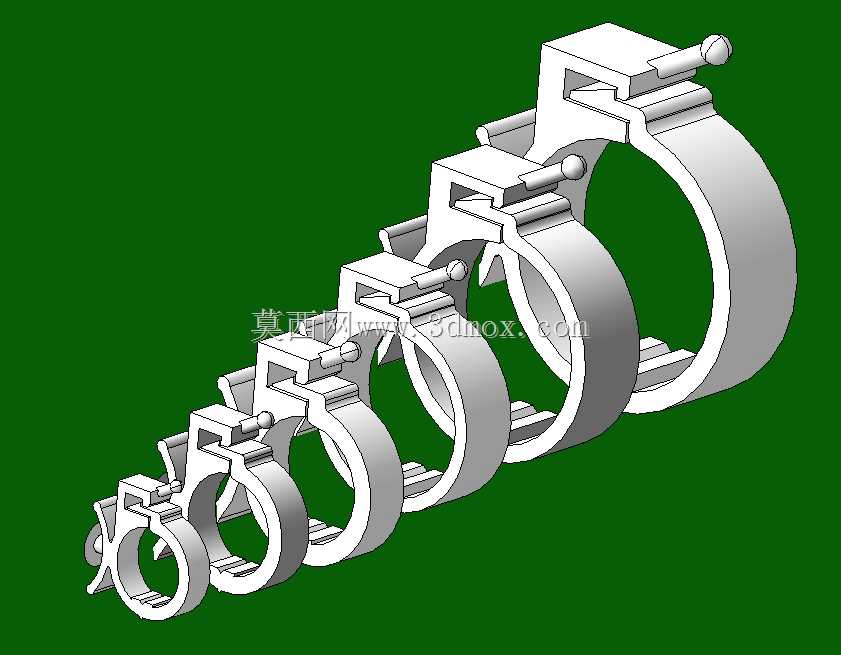

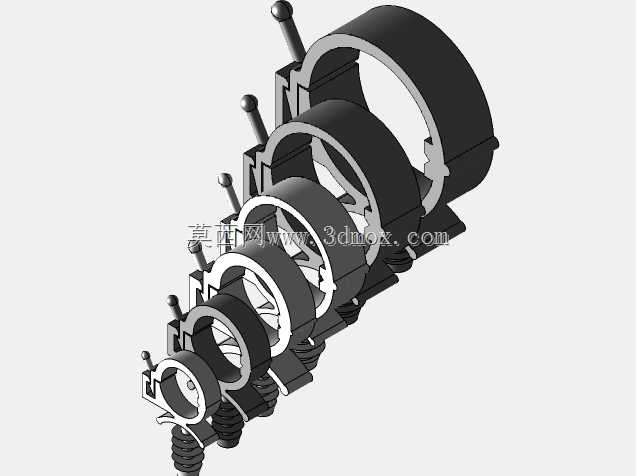

多规格箱壁安装软管电缆固定夹系列

这类电缆夹主要应用在电控柜、设备箱体的侧壁走线场景，用来固定穿入箱体内部的电缆、塑料波纹软管，避免线缆受外力拉扯出现接线端子松脱、线缆外皮磨损的问题，同时能规整箱体外露走线，让设备布线更整齐，也能在一定程度上阻挡外部粉尘、溅水顺着线缆缝隙进入箱体内部。做结构设计的时候，首先要匹配不同外径的线缆与软管规格，所以做了从d10开始的多档通径尺寸，适配现场不同线径的布线需求，不用在选型时反复找对应规格的固定件。安装侧的卡接结构专门适配30mm厚度的箱壁，安装时不需要在箱壁上额外焊接固定座，直接通过夹体自带的卡扣结构卡在箱壁预先开好的安装孔位上，再拧紧顶部的锁紧螺钉就能完成固定，比传统的螺栓穿孔安装更省装配时间，也不会破坏箱壁的喷涂防护层。夹体的环形抱紧部分做了内凹的限位台阶，软管卡入之后不会出现轴向窜动，哪怕设备运行时有持续振动，软管也不会从夹体里滑脱。顶部的锁紧结构采用球头螺钉设计，装配时不需要额外找螺母配合，直接拧动螺钉就能收紧环形夹的开口，调整抱紧力度的时候可以根据线缆外皮的材质调整锁紧量，不会因为夹力过大压伤线缆绝缘层，也不会因为夹力太小导致固定失效。整套系列的夹体外轮廓都做了圆角过渡，没有尖锐的棱角，布线作业时不会划伤施工人员的手套或者线缆外皮，相邻规格的夹体安装孔位尺寸保持统一，同一块安装板上可以混用不同通径的夹体，不需要重新调整开孔位置，能大幅减少箱体加工的工作量。做三维建模的时候，每一档规格的夹体都做了参数化关联，调整通径尺寸时安装侧的卡接尺寸、锁紧螺钉的规格都会自动匹配，后续如果需要适配其他厚度的箱壁，只需要修改安装卡扣的厚度参数就能快速衍生新的规格，不需要重新绘制整个零件。这类固定夹除了用在工业电控柜上，也能适配自动化设备的机架走线、机床外部的软管固定，只要是30mm厚度的安装板壁，都可以用这套夹体来固定线缆与软管，实际选型时只需要根据待固定的软管外径选对应通径的规格即可，不需要额外核算安装空间，夹体的外伸尺寸经过优化，不会和箱壁外侧的其他元器件产生干涉。
