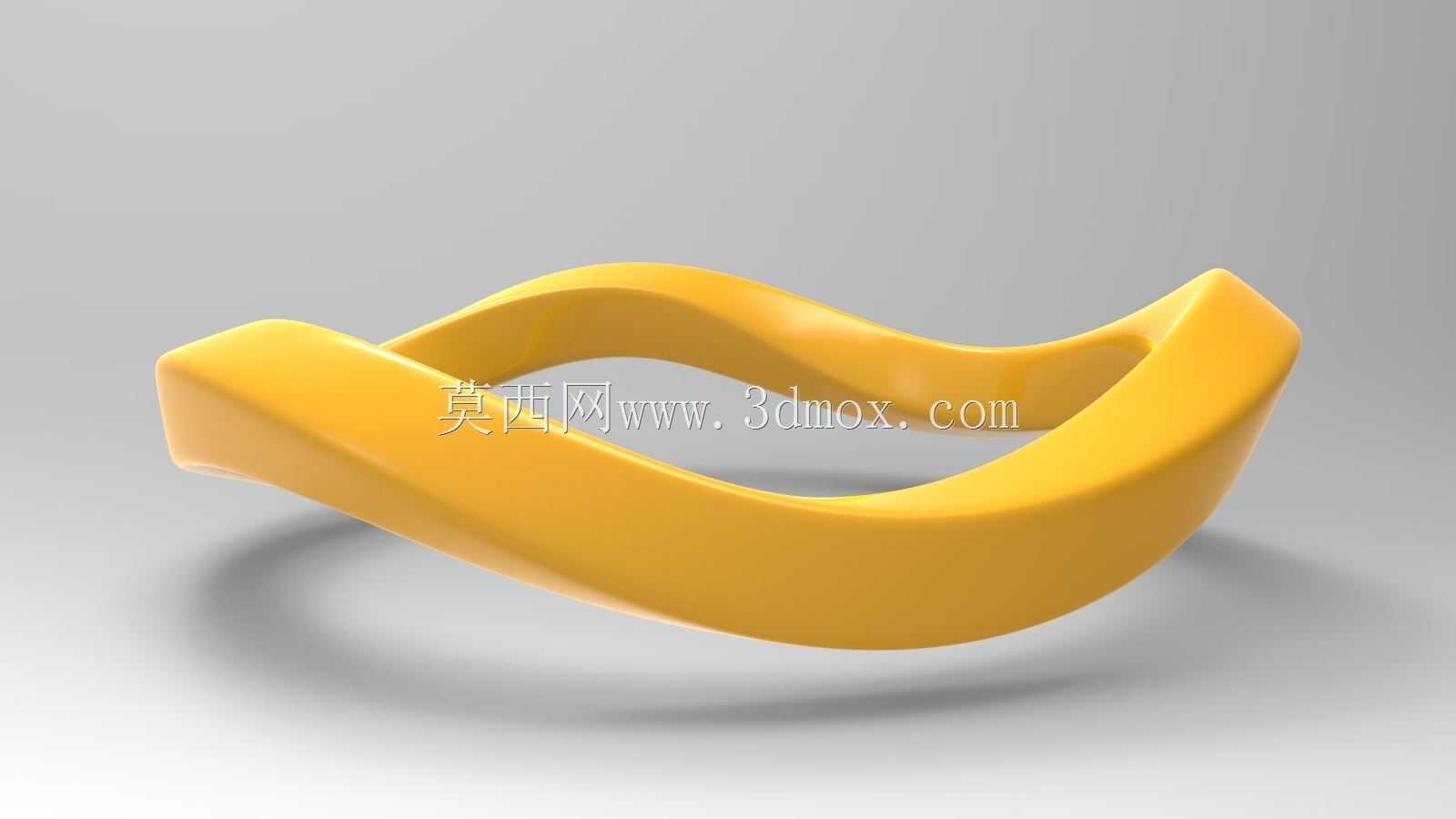

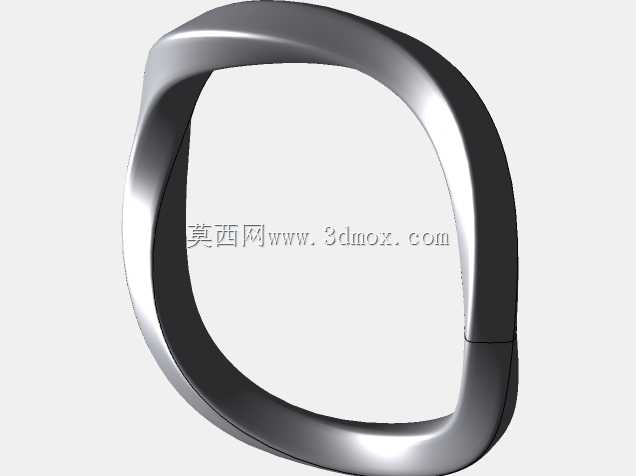

莫比乌斯环创意曲面造型结构设计

这类基于莫比乌斯拓扑结构的曲面构件，在工业场景中有着不少细分落地空间，最常见的应用集中在连续输送轨道、无断点环形导轨、特殊密封结构以及创意工业外观装饰件领域。区别于常规环形闭合结构，莫比乌斯带的单侧曲面特性，能够让配套的运动组件在单次循环中覆盖整个带体的全部表面，无需额外设置换向翻转机构，这在需要连续作业的表面处理、物料输送场景中能大幅简化设备结构，减少传动环节的故障点。

从设计思路来看，这类曲面构件的核心难点在于保证曲面曲率的连续顺滑，避免出现曲率突变导致的应力集中，尤其是作为承载结构使用时，截面的均匀过渡直接关系到构件的受力表现。建模过程中需要先搭建单条连续的空间引导线，引导线的扭转角度严格控制在180度，首尾衔接处要做到G2连续，避免拼接处出现棱线影响曲面质量。截面轮廓沿引导线扫掠过程中，需要实时调整截面的法向方向，保证扫掠过程中截面不会出现扭曲变形，最终形成的闭合曲面要做到无破面、无重叠面，壁厚保持均匀一致，常规应用场景下壁厚控制在3-8mm区间即可，具体尺寸可根据实际承载需求调整。

从安装边界来看，这类环形构件的外轮廓尺寸通常根据配套设备的安装空间确定，常见的小型装饰类构件外轮廓直径在100-300mm区间，工业输送类应用的构件直径可达到1米以上。安装时通常采用两端定位或者多点支撑的方式，支撑点位需要均匀分布在构件的非受力形变区域，避免约束位置不合理导致构件装配后出现内应力。作为功能件使用时，曲面的表面粗糙度需要控制在Ra1.6以下，减少运动组件在曲面表面滑动时的摩擦阻力，如果是作为外观装饰件使用，表面可做抛光、喷砂或者包覆处理，适配不同设备的外观设计风格。

在实际设备应用中，这类结构还常被用于特殊的传送带设计，传统环形传送带的正反两面磨损程度不均，需要定期翻面维护，采用莫比乌斯结构的传送带能够让带体的整个表面均匀接触传动辊和输送物料，大幅延长带体的使用寿命，减少设备停机维护的频次。还有部分密封场景会采用这类拓扑结构的密封环，能够实现无断点的密封接触面，避免常规密封环的拼接缝隙导致的泄漏问题，在低压流体输送、粉尘密封场景中有着不错的表现。设计这类构件时还要充分考虑加工工艺的可行性，如果采用金属材质加工，通常会选择五轴铣削或者3D打印的方式制作，曲面的拔模角度要适配加工工艺要求，避免出现加工死角；如果采用塑料材质注塑生产，就要提前规划好分型面的位置，保证曲面脱模顺畅，不会出现顶白、变形等注塑缺陷。
