直角弯式Type-C公头连接器结构设计

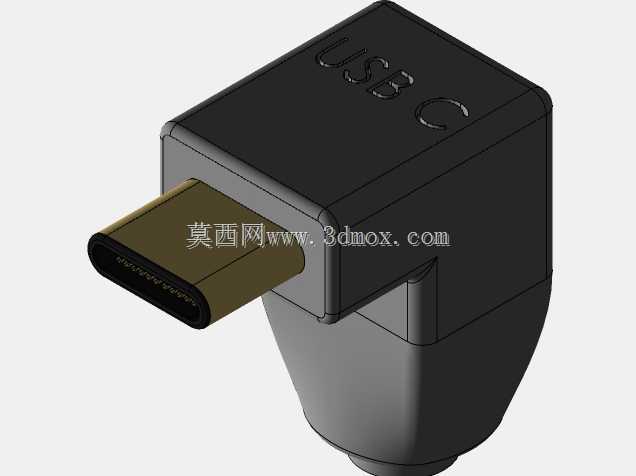

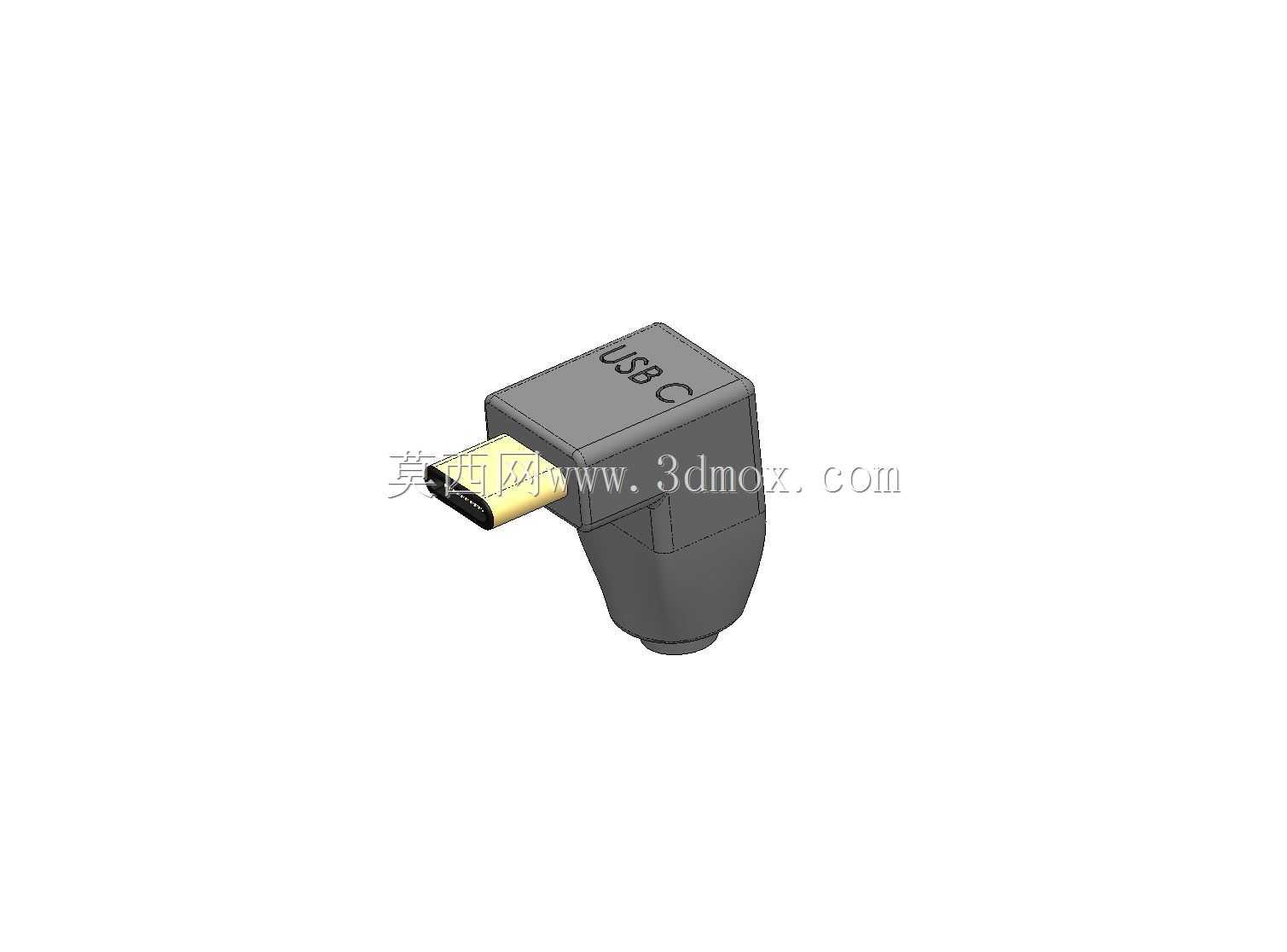

这款直角弯式Type-C公头结构，主要面向空间受限的电子设备布线场景设计，在手持便携设备、机柜内部走线、狭小安装位的外设连接场景中，能够避免线材过度弯折导致的线芯断裂、接头松脱问题，同时减少接头外凸占用的外部空间，避免设备放置时接头磕碰受力损坏。从功能特性来看，接头采用90度弯折出线结构，公头插接端的金手指区域完全符合Type-C接口标准尺寸，插接时可与母座保持稳定的面接触，支持正反盲插操作，弯折段的外壳做了圆弧过渡处理，出线位置的线档结构能够分散线材弯折应力，避免线材根部反复弯折造成的外皮破损、屏蔽层断裂问题。设计过程中优先考虑了安装边界的适配性，公头插接段的长度控制在标准Type-C公头尺寸范围内，弯折后整体的垂直高度经过反复校核，确保插接在设备侧置母座上时，不会与设备周边的安装结构、外壳壁面产生干涉，外壳的壁厚均匀，适配注塑包胶的加工工艺，内部的端子固定槽位预留了足够的胶位空间，能够保证端子组装后的定位精度，避免插接过程中端子偏移导致的接触不良。在实际设备选型应用中，这类直角接头常被用于超薄笔记本侧置接口、VR设备头戴走线、工业控制机柜内部的面板接口连接，相比直头结构，它能够让线材顺着设备外壳或机柜壁面平顺走线，不会因为线材外凸导致设备无法贴墙放置、或是柜门关闭时挤压线材。结构设计上，公头的金属屏蔽壳与内部胶芯采用卡扣式预固定结构，组装时可先将端子与胶芯压合完成后，再套入金属屏蔽壳扣合固定，最后进行外模注塑，整体装配流程适配常规连接器生产线的工装夹具，不需要额外定制特殊组装设备。接头的插接面做了导向倒角处理，插接时能够自动导正位置，避免硬插导致的母座舌片损坏，弯折段的内部空腔预留了足够的焊接空间，方便线材与端子的焊接作业，同时不会因为焊锡堆积导致外壳装配时出现顶高、错位的问题。
