推拉式快速夹钳压紧锁紧机构

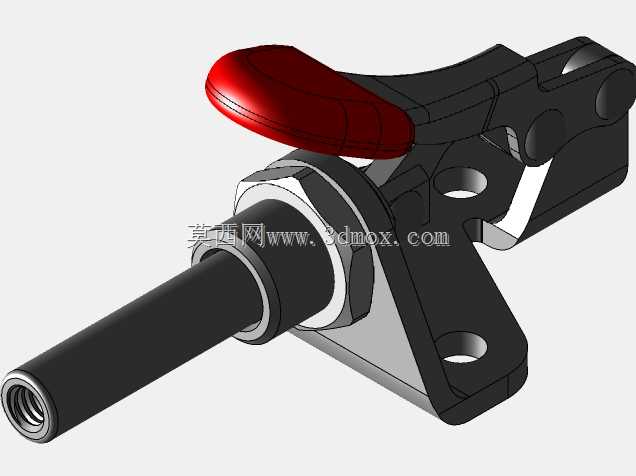

在工装夹具设计、非标自动化生产线工位定位、焊接工装、装配治具的实际应用场景里，这类推拉式快速夹钳是工位固定环节的核心执行元件，区别于螺旋压紧、气缸压紧的固定方案，它依靠连杆机构的死点特性实现手动快速锁紧，无需外接动力源，在小批量多品种的生产工位、频繁换型的装配台架上适配性极强。从结构功能来看，该夹钳的核心动作逻辑是通过红色手柄的扳动，带动内部连杆组完成直线推杆的伸缩动作，当手柄扳动至锁紧位置时，连杆机构越过死点，此时即便推杆端受到反向的工件顶推力，机构也不会自行松脱，能持续提供稳定的压紧力，手柄表面的包覆结构做了防滑处理，操作人员手动扳动时施力顺畅，长时间操作也不易打滑磨手。设计层面上，安装底座采用带三个安装孔的板式结构，三个安装孔呈三角分布，相比双孔安装的结构抗扭转能力更强，能承受推杆方向的偏载力矩，安装时可通过螺栓直接固定在工装台板、型材架或者焊接工装的基准面上，不需要额外加工复杂的安装槽位，降低了工装的加工成本。推杆部分做了轴向的行程限位，前端的橙色调节套可以根据工件的实际压紧距离微调伸出长度，适配不同厚度、不同压紧位置的工件固定需求，不需要更换夹钳本体就能覆盖一定范围内的尺寸偏差，在装配工位上用来固定壳体类零件、焊接工位用来定位钣金件、检具上用来压紧待测工件都能满足使用要求。从安装边界来看，底座的安装孔间距、推杆的中心高度都做了标准化的尺寸适配，和市面上主流的同规格推拉夹钳安装尺寸完全兼容，设备维护更换时不需要重新加工安装孔位，直接替换即可。夹钳的铰接部位都做了销轴铆接结构，转动部位的间隙控制合理，长期反复扳动也不会出现明显的旷量，能保证压紧位置的重复精度，在需要频繁拆装工件的工位上，相比螺栓压紧的方式能节省大量的装夹时间，单工位的装夹动作可以在一秒内完成，大幅提升工位的操作效率。这类夹钳的受力方向沿推杆轴向，相比垂直式夹钳更适合侧面顶紧、轴向推拉定位的场景，在治具设计时可以根据工位的操作空间选择手柄的扳动方向，避免和周边的工具、工件产生运动干涉，整个机构的外露部件都做了圆角处理，没有尖锐的棱角，操作时不会划伤操作人员，符合工装设计的安全要求。
