可调式滚花工艺支撑调节座结构

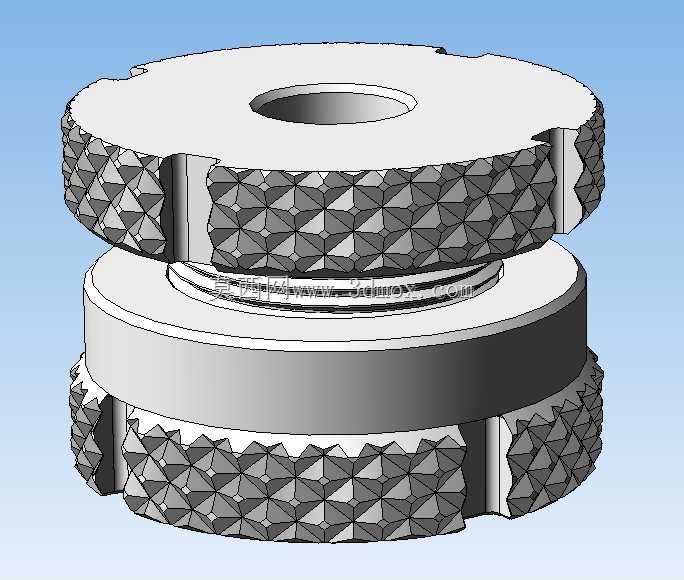

这款可调支撑结构在工装夹具、精密装配工位、检测治具场景中应用十分广泛，日常产线作业里，经常会遇到工件基准面存在公差波动、不同批次工件装夹高度存在偏差的情况，这类可调支撑就能快速完成高度微调，给工件提供稳定的辅助承托，避免装夹过程中工件出现翘曲、变形，或是加工、检测时因支撑不足产生振颤影响精度。从结构设计来看，上下两个调节件外圈都做了菱形滚花处理，这种滚花不是装饰性结构，实际使用时操作人员无需借助扳手等额外工具，直接用手拧动就能完成高度调节，滚花的菱形齿纹能大幅增加手指与零件表面的摩擦力，即便手上沾有少量切削液或是工装防锈油，也不会出现打滑的情况，调节操作的便捷性很高。两个调节件之间采用细牙螺纹配合，细牙螺纹的导程更小，调节时的精度更容易控制，每旋转一圈对应的高度变化量很小，能够满足精密工位上0.1mm级别的微调需求，同时细牙螺纹的自锁性能更好，调节到目标高度后，不会因为设备运行的轻微振动出现支撑高度自行偏移的情况，无需额外增加锁止结构就能保持支撑状态稳定。支撑件的中心做了通孔设计，这个通孔一方面是为了减轻零件自身重量，另一方面也能适配工位上的定位销、拉杆等结构穿过，不会和周边的装夹元件产生干涉。上下两个支撑的端面都做了平面度处理，和工件接触的端面没有凸起毛刺，承托时不会硌伤工件表面，对于表面质量要求高的精密零件也能适配。从安装边界来看，这类支撑的外径尺寸适配常见的工装基板安装孔位，不需要对现有工装做大规模改造就能直接替换原有固定支撑，整体的高度调节范围覆盖了常规工装作业的常见高度差需求，不管是小型精密零件的装配工位，还是中型机加工件的辅助支撑工位，都能找到对应的适配场景。设计时特意将滚花的齿深控制在合理范围，既保证足够的摩擦力，又不会因为齿纹过深容易积存切屑、灰尘，日常维护时只需要用毛刷简单清扫就能保持螺纹配合顺畅，长期使用也不会因为杂物卡滞影响调节手感。支撑的主体结构采用对称设计，上下调节件的受力均匀，承受径向偏载时也不会出现卡滞，能够承受常规工装工位的支撑载荷，不会因为长期受压出现螺纹变形的问题。
