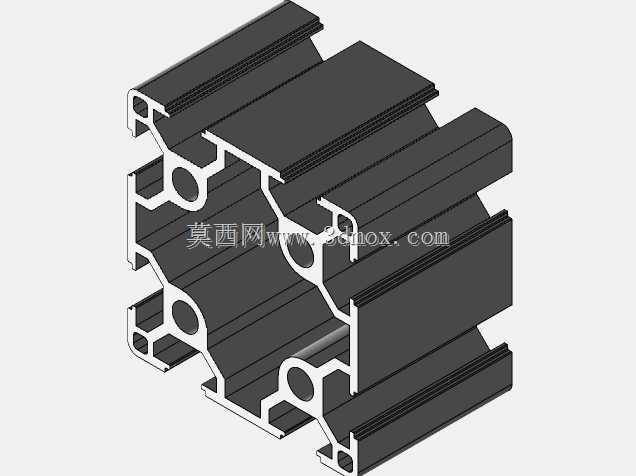

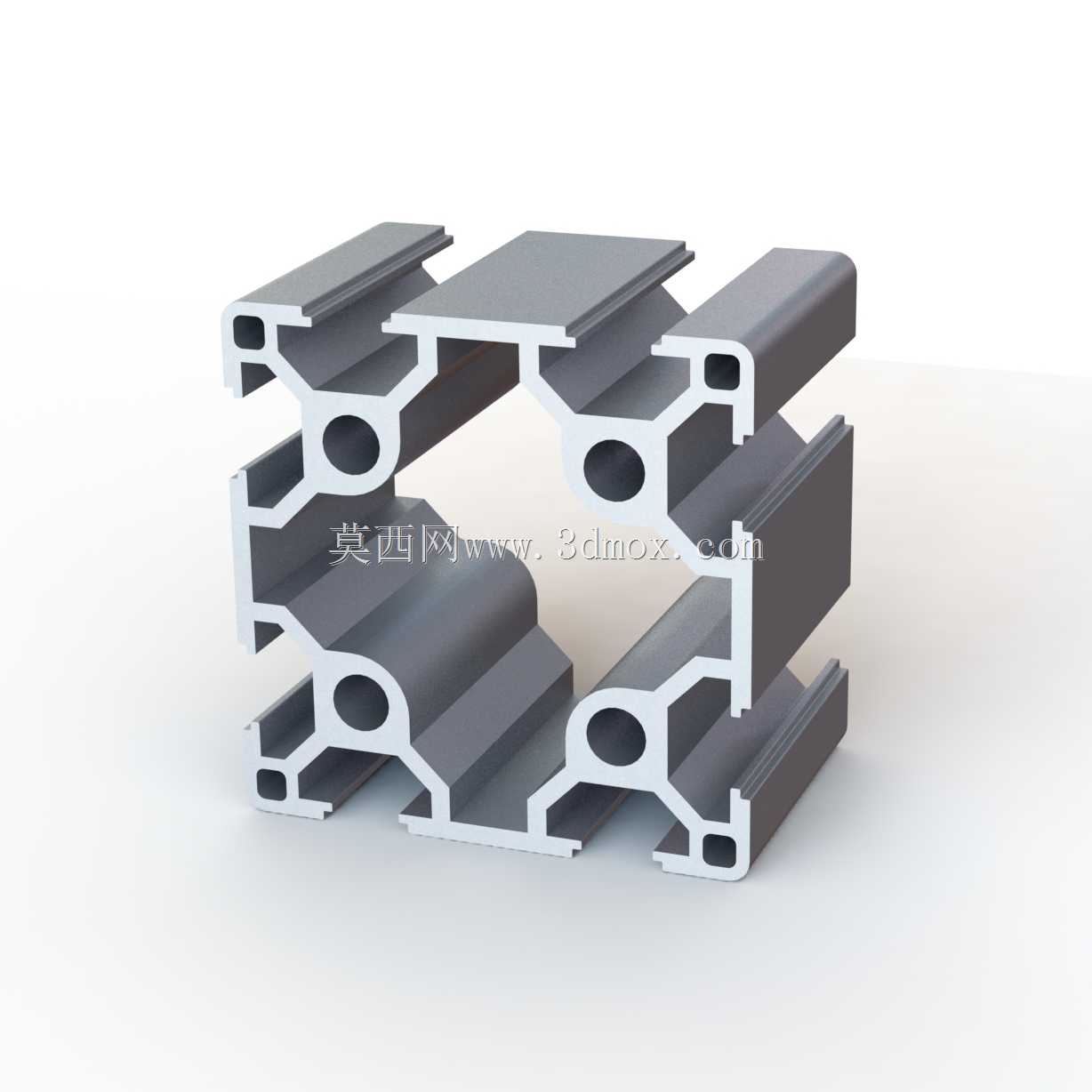

欧标6060槽8工业铝型材截面结构

这款60系列槽宽8mm的工业铝型材，是自动化设备机架搭建场景中应用占比极高的一款基材，日常在皮带线支架、小型设备防护围档、桌面型工装台架、检测设备承载框架的设计选型中，经常会作为主承力构件使用。从截面结构来看，型材采用四槽对称布局，中心区域预留了四个贯通的圆形安装孔位，既可以穿入内六角螺栓实现长距离型材的拼接锁紧，也能作为气路、线路的隐藏穿线通道，避免设备布线外露带来的安全隐患与积尘问题。型材的槽道采用标准欧标T型槽设计，槽口尺寸适配M6、M8规格的T型螺栓与法兰螺母，安装时不需要对型材做额外的打孔攻丝处理，只需要将螺母预置入槽道滑到对应安装位置，就能完成各类连接板、脚轮、蹄脚、铰链、门板等附件的固定，大幅缩短现场装配的调整周期。设计这类型材截面时，壁厚的均匀性是核心考量点，这款型材的主承力壁与槽道连接壁厚度保持一致，挤压成型过程中不容易出现应力变形，直线度精度更容易控制，单根6米长度的型材弯曲度可以控制在每米0.5mm以内，满足长跨度框架的拼接精度要求。从安装边界来看，这款型材的外轮廓为正方形截面，四个角做了小尺寸的圆弧过渡，既避免了尖锐边角带来的安装磕碰风险，也不会占用过多的安装空间，相邻两根型材做直角拼接时，配合专用的角码连接件可以做到拼接面无缝贴合，框架整体的抗扭强度比同尺寸的单边槽型材高出30%左右。在实际选型应用中，这款型材通常作为框架的竖向主立柱使用，搭配40系列或者30系列的铝型材做横向横梁，既能保证框架整体的承载能力，也能合理控制整体的材料成本，日常承载150kg以内的桌面设备或者防护栏结构，不需要额外加加强筋就能满足刚度要求，不会出现长期负载后的框架形变问题。型材表面采用阳极氧化处理，氧化膜厚度达到12μm以上，在普通车间环境下使用不会出现表面锈蚀、氧化掉皮的问题，日常维护只需要擦拭表面灰尘即可，不需要做额外的防腐处理。
